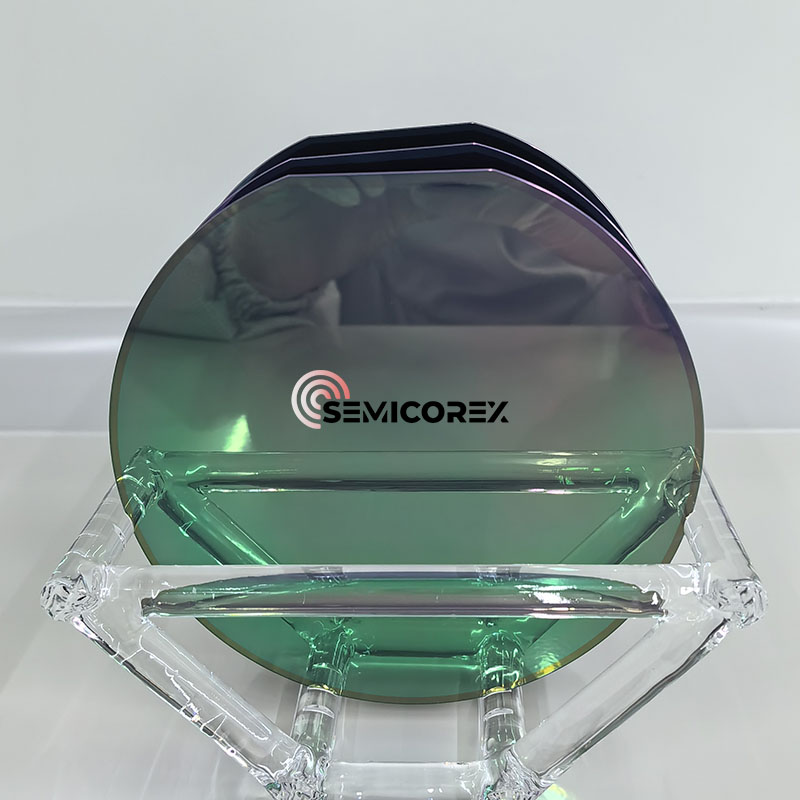

Was ist der Halbleiterwafer?
Ein Halbleiterwafer ist eine dünne, runde Scheibe aus Halbleitermaterial, die als Grundlage für die Herstellung integrierter Schaltkreise (ICs) und anderer elektronischer Geräte dient. Der Wafer bietet eine ebene und gleichmäßige Oberfläche, auf der verschiedene elektronische Komponenten aufgebaut werden.
Der Wafer-Herstellungsprozess umfasst mehrere Schritte, darunter das Züchten eines großen Einkristalls des gewünschten Halbleitermaterials, das Schneiden des Kristalls in dünne Wafer mit einer Diamantsäge und das anschließende Polieren und Reinigen der Wafer, um etwaige Oberflächendefekte oder Verunreinigungen zu entfernen. Die resultierenden Wafer weisen eine äußerst ebene und glatte Oberfläche auf, die für die nachfolgenden Herstellungsprozesse von entscheidender Bedeutung ist.
Sobald die Wafer vorbereitet sind, durchlaufen sie eine Reihe von Halbleiterherstellungsprozessen wie Fotolithographie, Ätzen, Abscheiden und Dotieren, um die komplizierten Muster und Schichten zu erzeugen, die für den Aufbau elektronischer Komponenten erforderlich sind. Diese Prozesse werden auf einem einzelnen Wafer mehrfach wiederholt, um mehrere integrierte Schaltkreise oder andere Geräte zu erstellen.
Nach Abschluss des Herstellungsprozesses werden die einzelnen Chips durch Zerteilen des Wafers entlang vordefinierter Linien getrennt. Die getrennten Chips werden dann verpackt, um sie zu schützen und elektrische Verbindungen für die Integration in elektronische Geräte bereitzustellen.
Verschiedene Materialien auf Wafer
Halbleiterwafer werden aufgrund seines Vorkommens, seiner hervorragenden elektrischen Eigenschaften und seiner Kompatibilität mit Standard-Halbleiterherstellungsprozessen hauptsächlich aus einkristallinem Silizium hergestellt. Abhängig von den spezifischen Anwendungen und Anforderungen können jedoch auch andere Materialien zur Herstellung von Wafern verwendet werden. Hier einige Beispiele:
Siliziumkarbid (SiC): SiC ist ein Halbleitermaterial mit großer Bandlücke, das für seine hervorragende Wärmeleitfähigkeit und Hochtemperaturleistung bekannt ist. SiC-Wafer werden in elektronischen Hochleistungsgeräten wie Leistungswandlern, Wechselrichtern und Komponenten für Elektrofahrzeuge verwendet.
Galliumnitrid (GaN): GaN ist ein Halbleitermaterial mit großer Bandlücke und außergewöhnlicher Belastbarkeit. GaN-Wafer werden bei der Herstellung von Leistungselektronikgeräten, Hochfrequenzverstärkern und LEDs (Leuchtdioden) verwendet.
Galliumarsenid (GaAs): GaAs ist ein weiteres häufiges Material für Wafer, insbesondere in Hochfrequenz- und Hochgeschwindigkeitsanwendungen. GaAs-Wafer bieten eine bessere Leistung für bestimmte elektronische Geräte, wie z. B. HF- (Radiofrequenz) und Mikrowellengeräte.
Indiumphosphid (InP): InP ist ein Material mit ausgezeichneter Elektronenmobilität und wird häufig in optoelektronischen Geräten wie Lasern, Fotodetektoren und Hochgeschwindigkeitstransistoren verwendet. InP-Wafer eignen sich für Anwendungen in der Glasfaserkommunikation, Satellitenkommunikation und Hochgeschwindigkeitsdatenübertragung.
Die Semicorex-Halbleiterkassette ist eine der entscheidenden Komponenten, die entwickelt wurde, um die Sicherheit und Integrität empfindlicher Wafer zu gewährleisten. Semicorex ist bestrebt, Qualitätsprodukte zu wettbewerbsfähigen Preisen anzubieten. Wir freuen uns darauf, Ihr langfristiger Partner in China zu werden*.
WeiterlesenAnfrage absendenSemicorex-Waferträger, auch Waferkassetten genannt, spielen eine entscheidende Rolle bei der Einhaltung dieser Standards. Diese Spezialbehälter dienen der sicheren Lagerung und dem Transport von Siliziumwafern, dem Grundmaterial für Halbleiterbauelemente. Semicorex ist bestrebt, Qualitätsprodukte zu wettbewerbsfähigen Preisen anzubieten. Wir freuen uns darauf, Ihr langfristiger Partner in China zu werden*.
WeiterlesenAnfrage absendenSemicorex 2"-Galliumoxidsubstrate stellen ein neues Kapitel in der Geschichte der Halbleiter der vierten Generation dar, mit einem beschleunigten Tempo der Massenproduktion und Kommerzialisierung. Diese Substrate bieten außergewöhnliche Vorteile für verschiedene fortschrittliche technologische Anwendungen. Galliumoxidsubstrate symbolisieren nicht nur einen bedeutenden Fortschritt in Halbleitertechnologie, sondern eröffnen auch neue Wege zur Verbesserung der Geräteeffizienz und -leistung in einem Spektrum wichtiger Branchen. Wir bei Semicorex widmen uns der Herstellung und Lieferung leistungsstarker 2-Zoll-Galliumoxidsubstrate, die Qualität mit Kosteneffizienz verbinden.**
WeiterlesenAnfrage absendenSemicorex 4" Galliumoxid-Substrate stellen ein neues Kapitel in der Geschichte der Halbleiter der vierten Generation dar, mit einem beschleunigten Tempo der Massenproduktion und Kommerzialisierung. Diese Substrate bieten außergewöhnliche Vorteile für verschiedene fortschrittliche technologische Anwendungen. Galliumoxid-Substrate symbolisieren nicht nur einen bedeutenden Fortschritt in Halbleitertechnologie, sondern eröffnen auch neue Wege zur Verbesserung der Geräteeffizienz und -leistung in einem Spektrum wichtiger Branchen. Wir bei Semicorex widmen uns der Herstellung und Lieferung leistungsstarker 4-Zoll-Galliumoxidsubstrate, die Qualität mit Kosteneffizienz verbinden.**
WeiterlesenAnfrage absendenDie einzigartigen Eigenschaften des 10 x 10 mm unpolaren M-Plane-Aluminiumsubstrats von Semicorex machen es zu einem idealen Substrat für ultraviolette (UV) LEDs, UV-Detektoren, UV-Laser und die nächste Generation von 5G-Hochleistungs-/Hochfrequenz-HF-Geräten. In der drahtlosen Kommunikation erleichtern die Eigenschaften des 10 x 10 mm großen unpolaren M-Plane-Aluminiumsubstrats die Entwicklung von Geräten, die in der Lage sind, die für 5G-Technologien erforderlichen hohen Leistungen und Frequenzen zu verarbeiten und so die Signalübertragung und den Signalempfang zu verbessern. Darüber hinaus werden AlN-basierte Geräte in Bereichen wie dem Gesundheitswesen und dem Militär in der medizinischen Phototherapie zur Behandlung von Hauterkrankungen, in der Arzneimittelforschung durch photodynamis......
WeiterlesenAnfrage absendenDie einzigartigen Eigenschaften des 30-mm-Aluminiumnitrid-Wafer-Substrats von Semicorex machen es zu einem idealen Substrat für ultraviolette (UV) LEDs, UV-Detektoren, UV-Laser und die nächste Generation von 5G-Hochleistungs-/Hochfrequenz-HF-Geräten. In der drahtlosen Kommunikation erleichtern die Eigenschaften des 30-mm-Aluminiumnitrid-Wafer-Substrats die Entwicklung von Geräten, die die für 5G-Technologien erforderlichen hohen Leistungen und Frequenzen verarbeiten und so die Signalübertragung und den Signalempfang verbessern können. Darüber hinaus werden AlN-basierte Geräte in Bereichen wie dem Gesundheitswesen und dem Militär in der medizinischen Phototherapie zur Behandlung von Hauterkrankungen, in der Arzneimittelforschung durch photodynamische Therapien und in sicheren Kommunikations......
WeiterlesenAnfrage absenden
