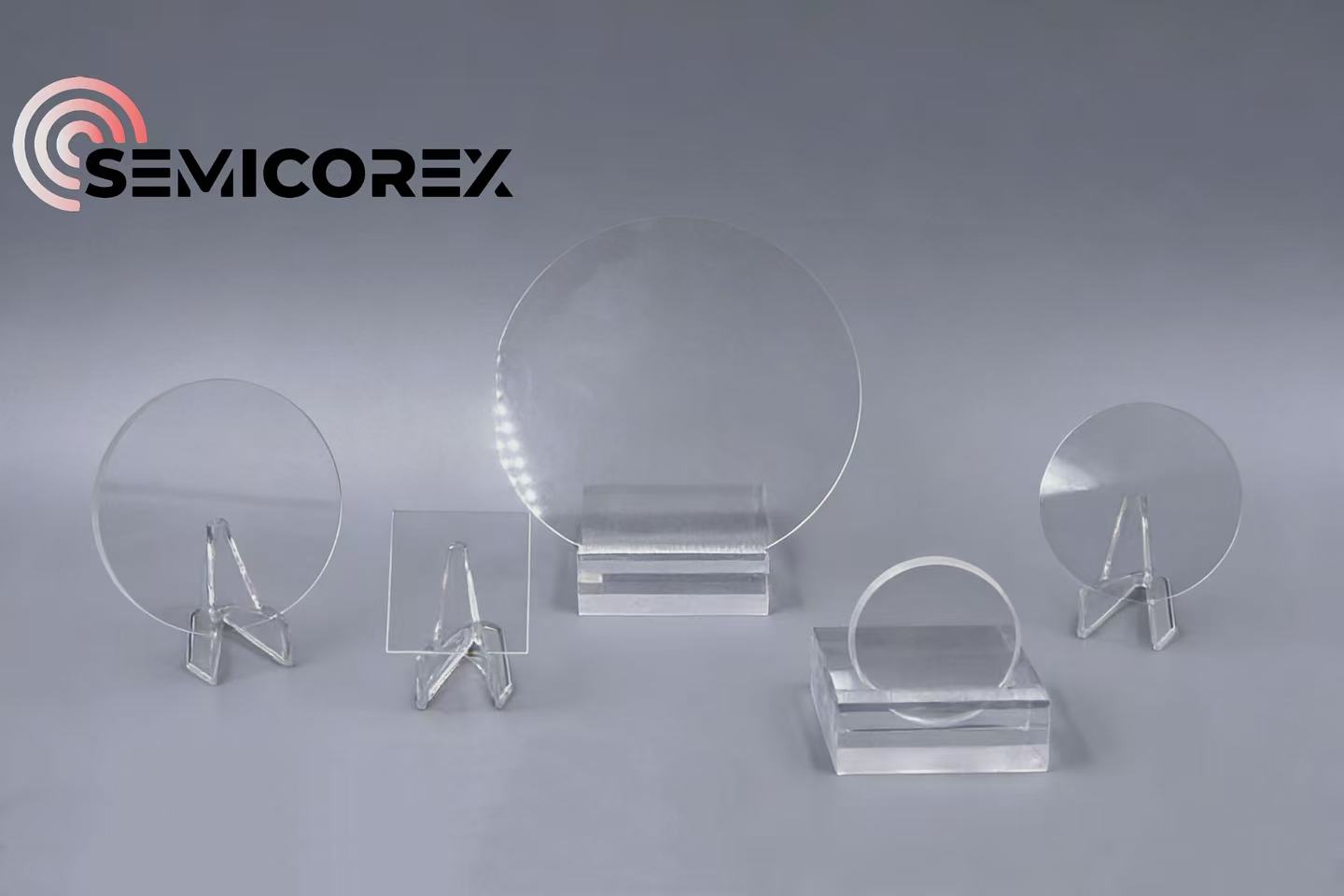

Glaswaffeln

Die gängige Verarbeitungsmethode für GlasWaffelnumfasst elektrische Vakuumfusion, Gasschmelzen und chemische Gasphasenabscheidung. Semicorex verwendet üblicherweise eine spezifische Verarbeitungsmethode, die auf die unterschiedlichen Anwendungsanforderungen von Glaswafern zugeschnitten ist. Um die strengen Anforderungen der High-End-Präzisionsfertigungsindustrie perfekt zu erfüllen, werden bei Semicorex-Glaswafern fortschrittliche Lasermessgeräte eingesetzt, um die Größe, Dicke und Oberflächenqualität jedes Wafers nach Endbearbeitungsprozessen wie Schleifen und Polieren streng zu kontrollieren.

Die hervorragenden Eigenschaften

1. Festigkeitskorrosionsbeständigkeit

2. Überlegene thermische Stabilität

3. Geringe Oberflächenrauheit

4. Hohe Lichtdurchlässigkeit

5. Hervorragende mechanische Eigenschaften

6. Bemerkenswerte elektrische Leistung

Die Anwendungen von Semicorex-Glaswafern

1. Halbleiterindustrie:

Glaswafer dienen als Träger oder Verpackungssubstrat fürSiliziumwaferSie werden in fortschrittlichen Verpackungen wie Wafer-Level-Packaging (WLP), Fan-Out-Wafer-Level-Packaging (FOWLP) und Chip-Stacking verwendet, um die Leistung und Integration von Halbleiterchips zu verbessern.

2. Optisches Feld:

Dank ihrer hohen Lichtdurchlässigkeit, geringen Oberflächenrauheit und hervorragenden optischen Gleichmäßigkeit werden Glaswafer häufig bei der Herstellung optischer Komponenten wie Linsen, Prismen und Wellenleitern eingesetzt und spielen eine entscheidende Rolle in AR/VR-Brillen, Lasergeräten und optischen Sensoren.

3. Biomedizinischer Bereich:

Glaswafer werden nicht nur als wesentliche Komponenten in medizinischen optischen Instrumenten wie Augengeräten, Endoskopen und Lasertherapiegeräten verwendet, sondern auch in biomedizinischen Geräten wie DNA-Sequenzierungschips, PCR-Reaktoren und Mikrofluidikchips und bieten technische Unterstützung für die Krankheitsdiagnose, Gensequenzierung und Präzisionsmedizin.

4. Anwendungen mikroelektromechanischer Systeme

Glaswafer werden als Verpackungsmaterialien oder Substrate für MEMS-Geräte verwendet, um eine abgedichtete Umgebung zum Schutz der internen Mikrostrukturen bereitzustellen, die üblicherweise in Drucksensoren, Beschleunigungsmessern, optischen MEMS und anderen Bereichen verwendet werden.
