SiC-Keramik-Vakuumspannfutter

Im Streben nach dem Mooreschen Gesetz benötigen Halbleiterfertigungsanlagen Wafer-Halteplattformen, die starken mechanischen Kräften standhalten und flach bleiben, ohne Unebenheiten oder Senken. Semicorex SiC-Keramik-Vakuumspannfutter bietet die perfekte Lösung als Ersatz für herkömmliche Spannfutter aus Aluminiumoxid und Edelstahl. Sie bieten das erforderliche Verhältnis von Steifigkeit zu Gewicht und reagieren nicht chemisch. Beides ist für die Verarbeitung von 300-mm-Wafern und mehr unerlässlich.

1. Materialvorteile durch Verwendung von gesintertem dichtem Siliziumkarbid (SSiC).

Der Kernbestandteil unseresSiC-KeramikVakuumfutter ist gesintertSiliziumkarbid, ein Material, das sich durch seine sehr starke kovalente Bindung auszeichnet. Unser SSiC ist nicht porös oder reaktionsgebunden; Vielmehr wird es bei > 2000 Grad Celsius gesintert, um eine nahezu theoretische Dichte (> 3,10 g/cm3) zu erreichen – vereinfacht gesagt, es ist fester als andere Materialien, die zur Herstellung von Vakuumspannfuttern verwendet werden.

Außergewöhnliche mechanische Steifigkeit.

Der Elastizitätsmodul von SSiC beträgt etwa 420 GPa und ist damit viel steifer als Aluminiumoxid (ungefähr 380 GPa). Aufgrund dieses hohen Elastizitätsmoduls bleiben unsere Spannfutter sowohl unter Vakuum als auch unter Hochgeschwindigkeitsbedingungen stabil und verformen sich nicht; Daher bilden sich auf den Wafern keine „Kartoffelchips“ (d. h. sie verziehen sich) und sie haben immer einen gleichmäßigen Kontakt über ihre gesamte Oberfläche.

Thermische Stabilität und niedriger CTE

Bei Prozessen mit hochintensivem UV-Licht oder Reibungswärme kann die thermische Ausdehnung zu Überlagerungsfehlern führen. Unsere SiC-Spannfutter besitzen einen niedrigen Wärmeausdehnungskoeffizienten (CTE) von 4,0 x 10^{-6}/K, gepaart mit einer hohen Wärmeleitfähigkeit (>120 W/m·K). Diese Kombination ermöglicht es dem Spannfutter, die Wärme schnell abzuleiten und so die Dimensionsstabilität während langer Lithographie- oder Messzyklen aufrechtzuerhalten.

2. Präzisionstechnik und Design

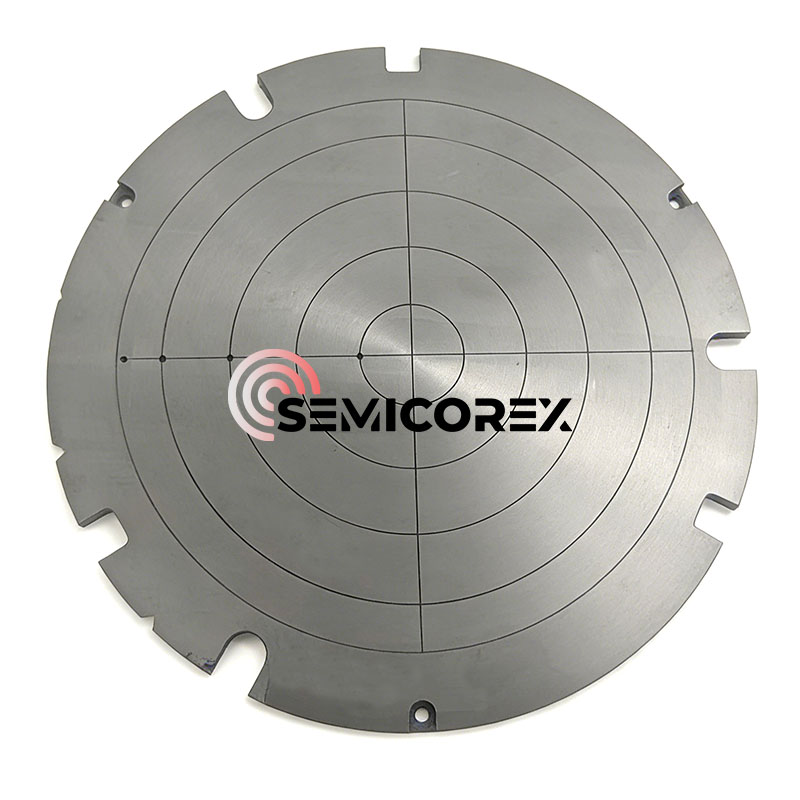

Wie auf dem Produktbild zu sehen ist, verfügen unsere Vakuumspannfutter über ein komplexes Netzwerk aus konzentrischen und radialen Vakuumkanälen. Diese werden mit äußerster Präzision CNC-gefräst, um eine gleichmäßige Ansaugung über den gesamten Wafer zu gewährleisten und lokale Spannungspunkte zu minimieren, die zum Bruch des Wafers führen könnten.

Ebenheit im Submikrometerbereich: Wir nutzen fortschrittliche Diamantschleif- und Läpptechniken, um eine globale Ebenheit von <1 μm zu erreichen. Dies ist entscheidend für die Aufrechterhaltung der in fortschrittlichen Lithographieknoten erforderlichen Fokustiefe.

Leichtbau (optional): Um Hochbeschleunigungsstufen in Steppern und Scannern unterzubringen, bieten wir interne „Leichtbau“-Wabenstrukturen an, die die Masse reduzieren, ohne die strukturelle Steifigkeit zu beeinträchtigen.

Perimeter-Ausrichtungskerben: Integrierte Kerben ermöglichen eine nahtlose Integration mit Roboter-Endeffektoren und Ausrichtungssensoren innerhalb des Prozesswerkzeugs.

3. Kritische Anwendungen in der Halbleiter-Lieferkette

Unsere SiC-Keramik-Vakuumspannfutter sind der Industriestandard für:

Wafer Thinning & Grinding (CMP): Bietet die starre Unterstützung, die zum Ausdünnen von Wafern bis auf den Mikrometerbereich erforderlich ist, ohne dass die Kanten abplatzen.

Lithographie (Stepper/Scanner): Fungiert als ultraflache „Bühne“, die eine präzise Laserfokussierung für Sub-7-nm-Knoten gewährleistet.

Messtechnik und AOI: Sicherstellen, dass die Wafer für eine hochauflösende Inspektion und Fehlerkartierung perfekt flach sind.

Wafer-Dicing: Bietet eine stabile Absaugung bei mechanischen Hochgeschwindigkeits- oder Laser-Dicing-Vorgängen.

Bei Semicorex wissen wir, dass ein Vakuumspannfutter nur so gut ist wie seine Oberflächenintegrität. Jedes Spannfutter durchläuft einen mehrstufigen Qualitätskontrollprozess:

Laserinterferometrie: Zur Überprüfung der Ebenheit über den gesamten Durchmesser.

Helium-Leckprüfung: Sicherstellen, dass die Vakuumkanäle perfekt abgedichtet und effizient sind.

Reinraumreinigung: Wird in Umgebungen der Klasse 100 verarbeitet, um sicherzustellen, dass keine metallischen oder organischen Verunreinigungen entstehen.

Unser Engineering-Team arbeitet eng mit OEM-Werkzeugherstellern zusammen, um Schlitzmuster, Abmessungen und Montageschnittstellen individuell anzupassen. Wenn Sie sich für Semicorex entscheiden, investieren Sie in eine Komponente, die Ausfallzeiten reduziert, die Überlagerungsgenauigkeit verbessert und Ihre Gesamtbetriebskosten durch extreme Haltbarkeit senkt.
