Vakuumfutter

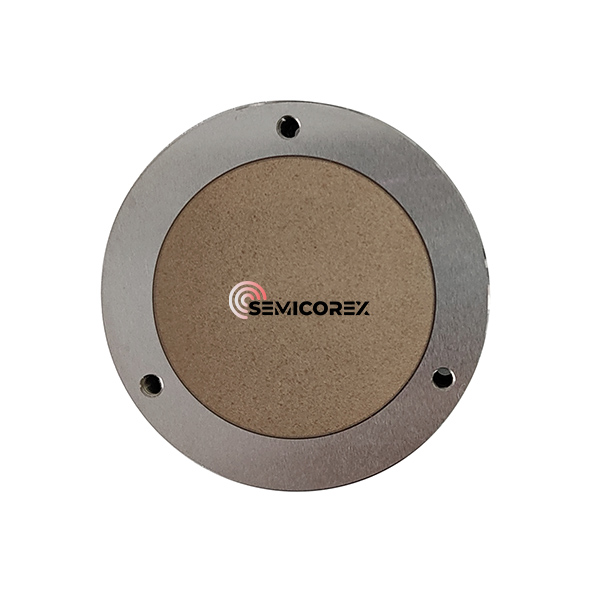

SemicorexVakuumfutterist ein wesentliches Werkzeug im Halbleiterfertigungsprozess und dient der effizienten und zuverlässigen Waferhandhabung, insbesondere bei Prozessen wie Waferreinigung, Ätzen, Abscheiden und Testen. Diese Komponente nutzt einen Vakuummechanismus, um die Wafer sicher an Ort und Stelle zu halten, ohne mechanische Schäden oder Verunreinigungen zu verursachen, und sorgt so für hohe Präzision und Stabilität während der Verarbeitung. Die Verwendung poröser Keramiken wie Aluminiumoxid (Al₂O₃) undSiliziumkarbid (SiC)macht den Vacuum Chuck zu einer robusten, leistungsstarken Lösung für Halbleiteranwendungen.

Merkmale des Vakuumspannfutters

Materialzusammensetzung:Das Vakuumspannfutter wird aus fortschrittlicher poröser Keramik wie Aluminiumoxid (Al₂O₃) und Siliziumkarbid (SiC) hergestellt, die beide eine hervorragende mechanische Festigkeit, Wärmeleitfähigkeit und Beständigkeit gegen chemische Korrosion bieten. Diese Materialien stellen sicher, dass das Spannfutter rauen Umgebungen standhält, einschließlich hoher Temperaturen und der Einwirkung reaktiver Gase, die in Halbleiterprozessen häufig vorkommen.

Aluminiumoxid (Al₂O₃):Aluminiumoxid ist für seine hohe Härte, seine hervorragenden elektrischen Isoliereigenschaften und seine Korrosionsbeständigkeit bekannt und wird häufig in Hochtemperaturanwendungen eingesetzt. Bei Vakuumspannfuttern trägt Aluminiumoxid zu einem hohen Maß an Haltbarkeit bei und gewährleistet eine langfristige Leistung, insbesondere in Umgebungen, in denen Präzision und Langlebigkeit entscheidend sind.

Siliziumkarbid (SiC): SiC bietet hervorragende mechanische Festigkeit, hohe Wärmeleitfähigkeit und hervorragende Verschleiß- und Korrosionsbeständigkeit. Zusätzlich zu diesen Eigenschaften ist SiC ein ideales Material für Halbleiteranwendungen, da es unter Hochtemperaturbedingungen ohne Qualitätsverlust betrieben werden kann und sich daher perfekt für die präzise Handhabung von Wafern bei anspruchsvollen Prozessen wie Epitaxie oder Ionenimplantation eignet.

Porosität und Vakuumleistung:Die poröse Struktur der Keramikmaterialien ermöglicht es dem Spannfutter, durch winzige Poren ein starkes Vakuum zu erzeugen, das das Ansaugen von Luft oder Gas durch die Oberfläche ermöglicht. Diese Porosität sorgt dafür, dass das Spannfutter einen sicheren Halt auf dem Wafer schafft und so ein Verrutschen oder eine Bewegung während der Bearbeitung verhindert wird. Das Vakuumfutter ist so konzipiert, dass es die Saugkraft gleichmäßig verteilt und lokale Druckpunkte vermeidet, die zu Waferverzerrungen oder -schäden führen könnten.

Präzises Wafer-Handling:Die Fähigkeit des Vakuumspannfutters, Wafer gleichmäßig zu halten und zu stabilisieren, ist für die Halbleiterfertigung von entscheidender Bedeutung. Der gleichmäßige Saugdruck sorgt dafür, dass der Wafer auch bei Hochgeschwindigkeitsrotationen oder komplexen Manipulationen in Vakuumkammern flach und stabil auf der Chuck-Oberfläche bleibt. Diese Funktion ist besonders wichtig für Präzisionsprozesse wie die Fotolithografie, bei denen selbst geringfügige Verschiebungen der Waferposition zu Defekten führen können.

Thermische Stabilität:Sowohl Aluminiumoxid als auch Siliziumkarbid sind für ihre hohe thermische Stabilität bekannt. Das Vakuumspannfutter kann seine strukturelle Integrität auch unter extremen thermischen Bedingungen beibehalten. Dies ist insbesondere bei Prozessen wie Abscheidung, Ätzen und Diffusion von Vorteil, bei denen Wafer schnellen Temperaturschwankungen oder hohen Betriebstemperaturen ausgesetzt sind. Die Fähigkeit des Materials, Thermoschocks zu widerstehen, stellt sicher, dass das Spannfutter während des gesamten Herstellungszyklus eine konstante Leistung beibehält.

Chemische Beständigkeit:Die im Vakuumspannfutter verwendeten porösen Keramikmaterialien sind äußerst beständig gegen eine Vielzahl von Chemikalien, darunter Säuren, Lösungsmittel und reaktive Gase, die typischerweise in der Halbleiterfertigung vorkommen. Dieser Widerstand verhindert eine Verschlechterung der Spannfutteroberfläche, gewährleistet eine langfristige Funktionalität und reduziert die Notwendigkeit einer häufigen Wartung oder eines häufigen Austauschs.

Geringes Kontaminationsrisiko:Eines der Hauptanliegen bei der Halbleiterfertigung ist die Minimierung der Kontamination während der Waferhandhabung. Die Oberfläche des Vakuumspannfutters ist so konzipiert, dass sie porenfrei gegenüber Partikelverunreinigungen ist und äußerst beständig gegen chemische Zersetzung ist. Dadurch wird das Risiko einer Waferkontamination minimiert und sichergestellt, dass das Endprodukt den strengen Sauberkeitsstandards entspricht, die für Halbleiteranwendungen erforderlich sind.

Anwendungen in der Halbleiterfertigung

• Wafer-Reinigung:Während der Wafer-Reinigung bietet das Vakuum-Chuck einen sicheren, nicht-invasiven Halt, sodass die Wafer gereinigt werden können, ohne dass sie physisch berührt werden. Dadurch wird die Gefahr einer Beschädigung durch mechanischen Kontakt vermieden und sichergestellt, dass keine Fremdpartikel oder Rückstände auf die Waferoberfläche übertragen werden.
• Ätzen und Abscheiden von Wafern:Bei Prozessen wie reaktivem Ionenätzen (RIE) oder chemischer Gasphasenabscheidung (CVD), bei denen Wafer Gasen oder Plasma ausgesetzt werden, hält das Vakuumspannfutter den Wafer präzise an Ort und Stelle. Das Spannfutter hält den Wafer fest im Griff, sodass er der Ätz- oder Abscheidungsumgebung gleichmäßig ausgesetzt ist und qualitativ hochwertige Ergebnisse gewährleistet.
• Wafertest:Wenn Wafer auf elektrische Leistung oder strukturelle Integrität getestet werden, wird das Vakuum-Chuck verwendet, um den Wafer sicher zu halten und gleichzeitig das Risiko einer Verformung oder Beschädigung zu minimieren. Der stabile Halt stellt sicher, dass die Positionierung des Wafers während des Tests konstant bleibt und liefert genaue und zuverlässige Ergebnisse.
• Waferwürfeln:Das Spannfutter wird auch beim Wafer-Dicing-Vorgang verwendet, bei dem der Wafer beim Schneiden in einzelne Chips festgehalten werden muss. Das Vakuum stellt sicher, dass sich der Wafer während des Schneidvorgangs nicht verschiebt, was sonst zu einer Fehlausrichtung oder einem Ertragsverlust führen könnte.
• Hochpräziser Wafertransport:Vakuumspannfutter werden üblicherweise in automatisierten Wafer-Handhabungssystemen wie Roboterarmen oder Wafer-Transferstationen verwendet, um Wafer von einer Bearbeitungskammer in eine andere zu transportieren. Das Spannfutter sorgt für einen stabilen und sicheren Halt des Wafers während des Transports und reduziert so das Risiko einer Kontamination oder eines Bruchs.

Vorteile von Vakuumspannfuttern

• Erhöhte Präzision:Der gleichmäßige und sichere Halt des Vakuumspannfutters sorgt dafür, dass die Wafer mit höchster Präzision gehandhabt werden, wodurch das Risiko von Defekten oder Schäden während der Verarbeitung minimiert wird.
• Haltbarkeit:Die Verwendung von Hochleistungskeramikmaterialien wie Aluminiumoxid und Siliziumkarbid garantiert, dass das Vakuumspannfutter den rauen Bedingungen der Halbleiterfertigung, einschließlich hoher Temperaturen, chemischer Belastung und mechanischem Verschleiß, standhält.
• Geringer Wartungsaufwand:Die langlebige Konstruktion und die widerstandsfähigen Eigenschaften des Vakuumspannfutters stellen sicher, dass es nur minimale Wartung erfordert, was zu niedrigeren Betriebskosten und höherer Produktivität beiträgt.
• Reduzierte Kontamination:Die porenfreie Oberfläche und die chemische Beständigkeit des Chucks minimieren das Kontaminationsrisiko und stellen sicher, dass die Wafer während des gesamten Herstellungsprozesses ein Höchstmaß an Sauberkeit beibehalten.

Semicorex-Vakuumfutter aus poröser Keramik wie Aluminiumoxid und Siliziumkarbid ist eine wichtige Komponente in der Halbleiterfertigung. Seine fortschrittlichen Materialeigenschaften – wie hohe thermische Stabilität, chemische Beständigkeit und hervorragende Vakuumleistung – gewährleisten eine effiziente und präzise Waferhandhabung bei wichtigen Prozessen wie Reinigen, Ätzen, Abscheiden und Testen. Die Fähigkeit des Vakuumspannfutters, einen sicheren und gleichmäßigen Halt auf dem Wafer aufrechtzuerhalten, macht es für hochpräzise Anwendungen unverzichtbar und trägt zu höheren Erträgen, verbesserter Waferqualität und reduzierten Ausfallzeiten in der Halbleiterproduktion bei.
