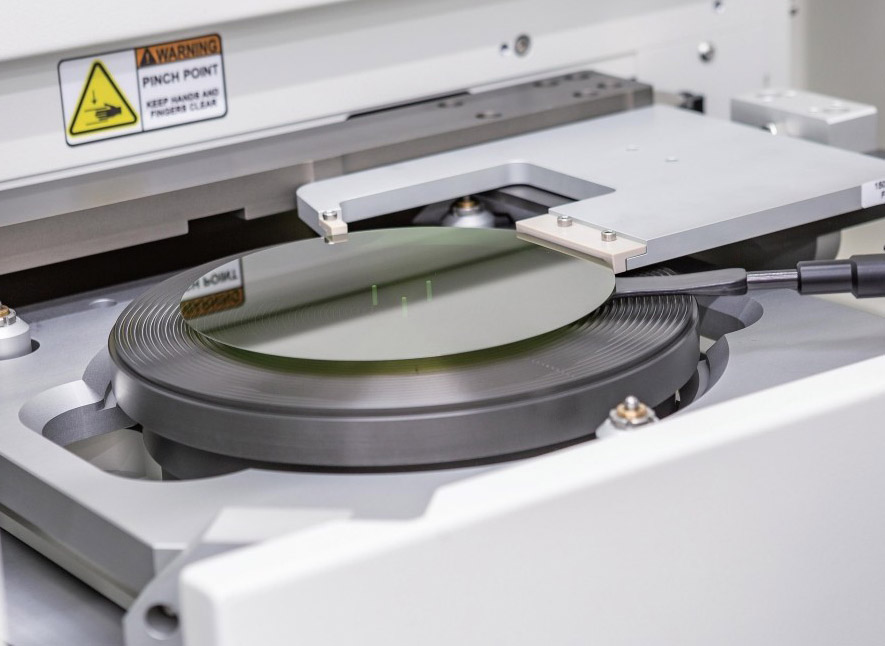

12-Zoll-Semi-Inselung von SIC-Substraten

Semicorex 12-Zoll-Semi-Insel-SIC-Substrate stellen einen Durchbruch in Halbleitermaterialien der nächsten Generation dar und bieten eine unübertroffene Leistung für Hochfrequenz-, Hochleistungs- und strahlungsfeste Anwendungen. Diese SIC-Substrate mit großer Durchmesser für fortschrittliche Herstellung von HF, Mikrowellen und Stromeinrichtungen ermöglichen eine überlegene Effizienz, Zuverlässigkeit und Skalierbarkeit von Geräten.

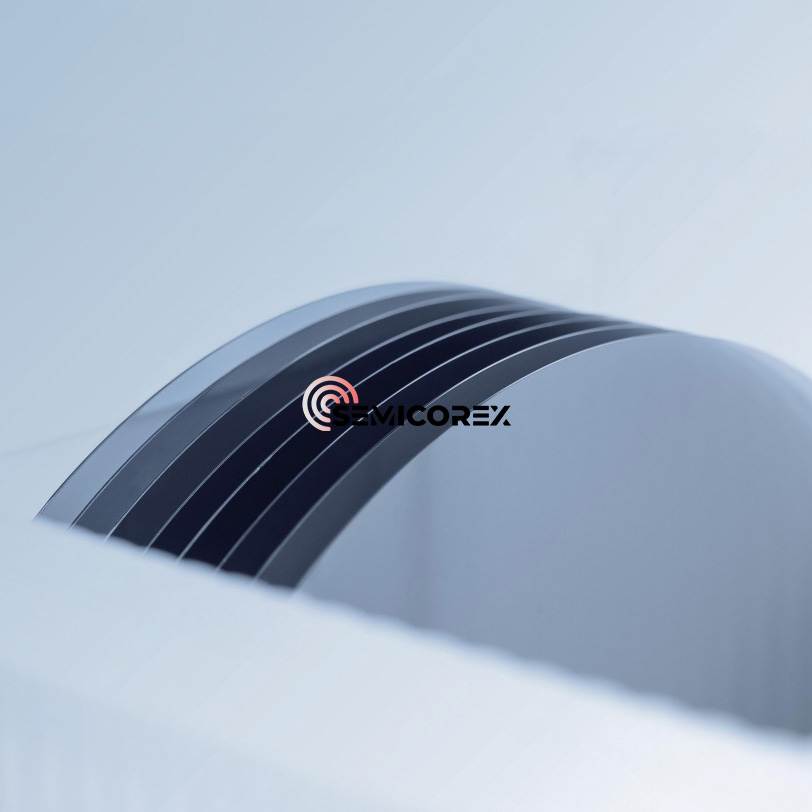

Unsere 12-Zoll-semi-insidenten SIC-Substrate werden mit fortschrittlichen Wachstums- und Verarbeitungstechnologien entwickelt, um eine hohe Reinheit und minimale Defektdichte zu erreichen. Bei einem spezifischen Widerstand, der typischerweise mehr als 10 ° Ω · cm ist, unterdrücken sie die parasitäre Leitung effektiv und gewährleisten eine optimale Isolierung der Geräte. Das Material weist eine hervorragende thermische Leitfähigkeit (> 4,5 W/cm · k), eine überlegene chemische Stabilität und eine hohe elektrische Feldstärke mit hohem Abbau auf, wodurch es ideal für anspruchsvolle Umgebungen und modernste Gerätearchitekturen ist.

Siliziumcarbid (SIC) ist ein zusammengesetztes Halbleitermaterial aus Kohlenstoff und Silizium. Es ist eines der idealen Materialien, um Hochtemperatur-, Hochfrequenz-, Hochleistungs- und Hochspannungsgeräte herzustellen. Im Vergleich zu traditionellen Siliziummaterialien (SI) beträgt die Bandgap -Breite des Siliziumkarbids dreimal so hoch wie bei Silizium; Die thermische Leitfähigkeit beträgt das 4-5-fache des Siliziums; Die Breakdown-Spannung beträgt das 8-10-fache des Siliziums; Die Driftrate der Elektronensättigung beträgt das 2-3-fache des Siliziums, was den Bedürfnissen der modernen Industrie für hohe Leistung, Hochspannung und Hochfrequenz entspricht. Es wird hauptsächlich zur Herstellung von Hochgeschwindigkeits-, Hochleistungs-, Hochleistungs- und lichtemittierenden elektronischen Komponenten verwendet. Zu den nachgeschalteten Anwendungsgebieten gehören intelligente Netze, neue Energiefahrzeuge, Photovoltaik -Windkraft, 5G -Kommunikation usw. auf dem Gebiet der Stromversorgungsgeräte, Siliziumcarbiddioden und MOSFETs haben kommerzielle Anwendungen begonnen.

Die Kette der Siliziumkarbideindustrie umfasst hauptsächlich Substrate, Epitaxie, Gerätedesign, Herstellung, Verpackung und Test. Von Materialien bis hin zu Halbleiter -Leistungsgeräten wird Siliziumcarbid ein einzelnes Kristallwachstum, das Pause, das epitaxiale Wachstum, das Waferdesign, die Herstellung, die Verpackung und die anderen Prozessströme durchlaufen. Nach dem Synthese von Siliziumkarbidpulver werden zuerst Siliziumcarbids hergestellt, und dann werden Siliziumcarbidsubstrate durch Schneiden, Schleifen und Polieren erhalten, und epitaxielles Wachstum wird durchgeführt, um epitaxiale Wafer zu erhalten. Die epitaxialen Wafer sind Prozessen wie Photolithographie, Radierung, Ionenimplantation und Metall -Passivierung ausgesetzt, um Siliziumkarbidwafer zu erhalten, die in Würfel geschnitten und verpackt werden, um Geräte zu erhalten. Die Geräte werden kombiniert und in ein spezielles Gehäuse versetzt, um sich zu Modulen zu montieren.

Aus der Sicht der elektrochemischen Eigenschaften können Siliziumcarbidsubstratmaterialien in leitende Substrate (Widerstandsbereich 15 ~ 30 mΩ · cm) und semi-insizierende Substrate (Widerstand höher als 105 Ω · cm) unterteilt werden. Diese beiden Arten von Substraten werden verwendet, um diskrete Geräte wie Leistungsgeräte und Funkfrequenzgeräte nach epitaxiellem Wachstum herzustellen. Unter ihnen werden 12-Zoll-semi-insidierende SIC-Substrate hauptsächlich zur Herstellung von Galliumnitrid-Funkfrequenzgeräten, optoelektronischen Geräten usw. verwendet, indem ein Gallium-Nitrid-Epitaxialschicht auf einem semi-insistierenden Siliziumkarbidsubstrat angewachsen ist, und ein Silizium-Carbid-Basis-Gallium-Nitrid-Devites-Devites-Devites-Devites-Devites-Devites-Devites-Devites-Devites-Devites-Devites-Devites-Devitor-Devites-Devites-Devites jedoch. Hemt. Leitfähige Siliziumcarbidsubstrate werden hauptsächlich zur Herstellung von Stromgeräten verwendet. Im Gegensatz zum herkömmlichen Herstellung von Siliziumkraftgerät können Silizium -Carbid -Leistungsgeräte nicht direkt auf einem Silizium -Carbid -Substrat hergestellt werden. Es ist notwendig, eine epitaxiale Siliziumkarbid -Schicht auf einem leitenden Substrat anzubauen, um einen Silizium -Carbid -Epitaxialwafer zu erhalten, und dann Schottky -Dioden, MOSFETs, IGBTs und andere Leistungsgeräte auf der epitaxialen Schicht herzustellen.
