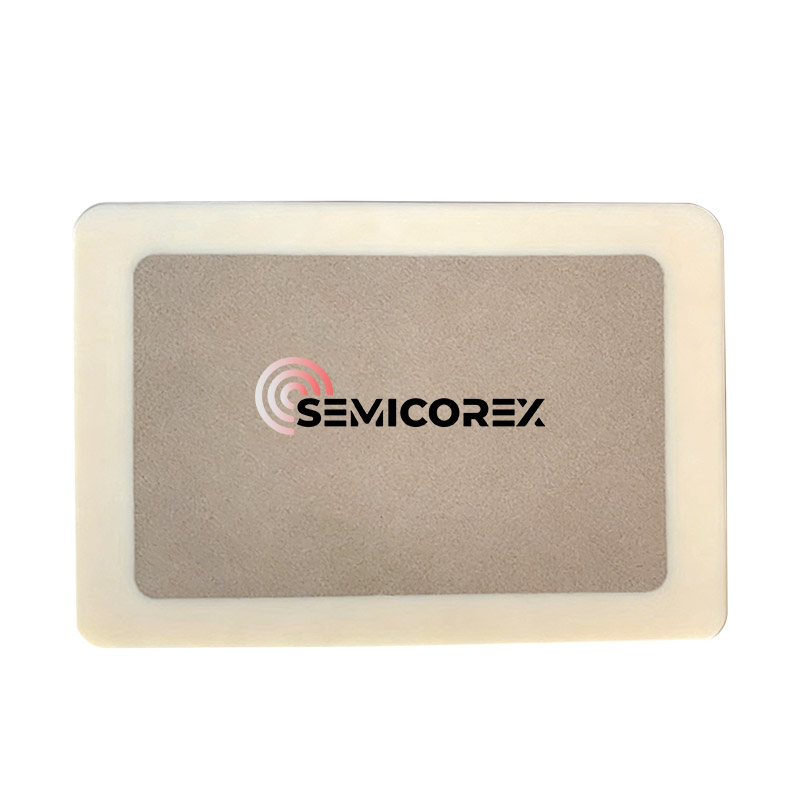

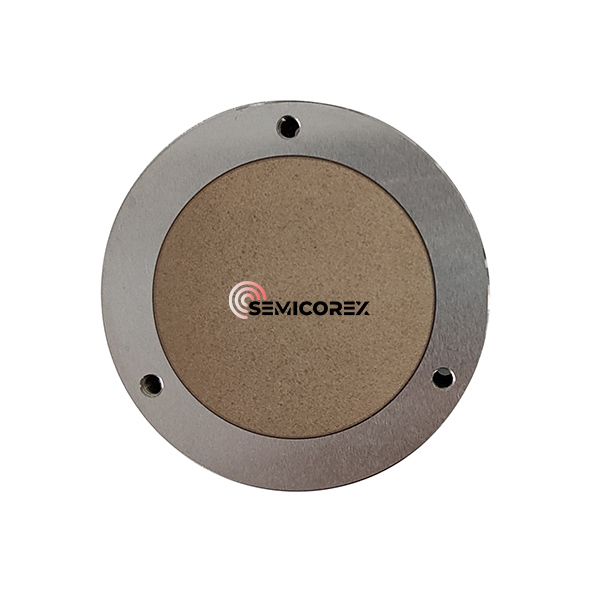

Poröses Aluminiumoxid-Vakuumfutter

Das Semicorex-Vakuumspannfutter aus porösem Aluminiumoxid ist die Trägerplattform zur Fixierung der Produkte mithilfe des Vakuumsaugprinzips. Sein Teil des Transfervakuums ist typischerweise eine poröse Keramikplatte aus Aluminiumoxid. Die poröse Keramikplatte wird in das versenkte Loch in der Basis eingebaut, ihr Umfang wird mit der Basis verbunden und abgedichtet, und die Basis wird aus dichten Keramik- oder Metallmaterialien bearbeitet. Unter dem Minusdruck in der Arbeitsumgebung ist das Spannfutter über die poröse Struktur im Inneren der Keramikplatte mit der Vakuumpumpe verbunden, um Luft anzusaugen, wodurch im Bereich unter dem Wafer ein Vakuumbereich entsteht, der viel niedriger ist als der äußere Atmosphärendruck. Durch den starken Druckunterschied wird der Wafer fest mit der Oberfläche des Chucks verbunden. Typischerweise gilt: Je höher das Vakuum unter dem Wafer, desto stärker ist die Haftung zwischen der Spannvorrichtung und dem Werkstück und desto stärker ist die Adsorptionskraft.

In der Halbleiter- und Mikroelektronikindustrie ist Präzision nicht nur eine Anforderung, sondern der Standard. Der Vakuum-Chuck aus porösem Aluminiumoxid (auch als Keramik-Vakuum-Chuck bekannt) ist eine wichtige Komponente, die für eine gleichmäßige, nicht beschädigende Ansaugung empfindlicher Substrate während Lithographie-, Inspektions- und Dicing-Prozessen sorgt.

Was ist ein Vakuumspannfutter aus porösem Aluminiumoxid?

Im Gegensatz zu herkömmlichen Metallspannfuttern, die bearbeitete Rillen verwenden, um eine Saugkraft zu erzeugen, nutzt ein poröses Keramikspannfutter eine spezielle mikroskopische Porenstruktur. Dadurch kann der Vakuumdruck gleichmäßig über die gesamte Oberfläche des Werkstücks verteilt werden, wodurch die bei gerillten Designs häufig auftretenden „Grübchen“ oder Verformungen vermieden werden.

Wichtige technische Spezifikationen

Um die Leistung dieser Komponenten zu verstehen, betrachten wir die Materialeigenschaften von hochreinem Al2O3:

Warum sollten Sie poröses Aluminiumoxid gegenüber herkömmlichen Materialien wählen?

1. Überlegene Ebenheit und Gleichmäßigkeit

Die mikroskopische Porenstruktur sorgt dafür, dass die Vakuumkraft auf 100 % der Kontaktfläche wirkt. Laut Branchendaten reduziert die gleichmäßige Ansaugung die Belastung der Wafer um bis zu 40 % im Vergleich zu herkömmlichen Spannfuttern aus gerilltem Edelstahl.

2. Hohe thermische Stabilität

Aluminiumoxidkeramik besitzt einen niedrigen Wärmeausdehnungskoeffizienten (CTE). Bei der Hochtemperaturbearbeitung oder der laserbasierten Inspektion behält das Spannfutter seine Abmessungen bei und sorgt so dafür, dass die Fokustiefe konstant bleibt.

3. ESD- und Kontaminationskontrolle

Hochreines Aluminiumoxid ist chemisch inert und von Natur aus korrosionsbeständig. Darüber hinaus können spezielle „Black Alumina“- oder antistatische Beschichtungen aufgebracht werden, um elektrostatische Entladungen (ESD) zu verhindern, die in manchen Umgebungen für fast 25 % des Halbleiterausbeuteverlusts verantwortlich sind.

Hauptanwendungen in der High-Tech-Fertigung

Verarbeitung von Halbleiterwafern

Der Hauptanwendungsfall liegt in der Fotolithografie und Wafer-Prüfung. Die extreme Ebenheit (<2 μm) stellt sicher, dass der Wafer innerhalb der engen Schärfentiefe fortschrittlicher optischer Systeme bleibt.

Produktion von Dünnschichtsolarzellen

Bei flexiblen oder extrem dünnen Substraten können herkömmliche Vakuumkanäle physische Schäden verursachen. Die „atmungsaktive“ Oberfläche der porösen Keramik fungiert als sanftes Luftpolster oder Saugplatte und schützt empfindliche Schichten.

Schleifen optischer Linsen

Poröses Aluminiumoxid wird zum Halten von Linsen beim Präzisionsschleifen verwendet, wo Vibrationen oder ungleichmäßiger Druck zu optischen Aberrationen führen würden.

Häufig gestellte Fragen (FAQ)

F1: Wie reinigt man ein Vakuumfutter aus porösem Aluminiumoxid?

A: Um die Saugkraft aufrechtzuerhalten, ist die Reinigung unerlässlich. Wir empfehlen die Ultraschallreinigung in entionisiertem Wasser oder speziellen Lösungsmitteln. Da Aluminiumoxid chemisch stabil ist, hält es den meisten sauren oder alkalischen Reinigungsmitteln stand. Stellen Sie sicher, dass das Spannfutter trocken gebacken wird, um Feuchtigkeit aus den Poren zu entfernen.

F2: Kann die Porengröße für bestimmte Substrate angepasst werden?

A: Ja. Kleinere Poren (ca. 10 μm – 20 μm) eignen sich besser für ultradünne Folien, um ein „Durchdrucken“ zu verhindern, während größere Poren einen höheren Luftstrom für schwerere oder porösere Werkstücke bieten.

F3: Was ist die maximale Betriebstemperatur?

A: Während die Keramik selbst Temperaturen von mehr als 1500 °C standhält, ist die Vakuumspannvorrichtung (einschließlich Dichtungen und Gehäuse) je nach Verbindungsmethode typischerweise für bis zu 250 °C bis 400 °C ausgelegt.
