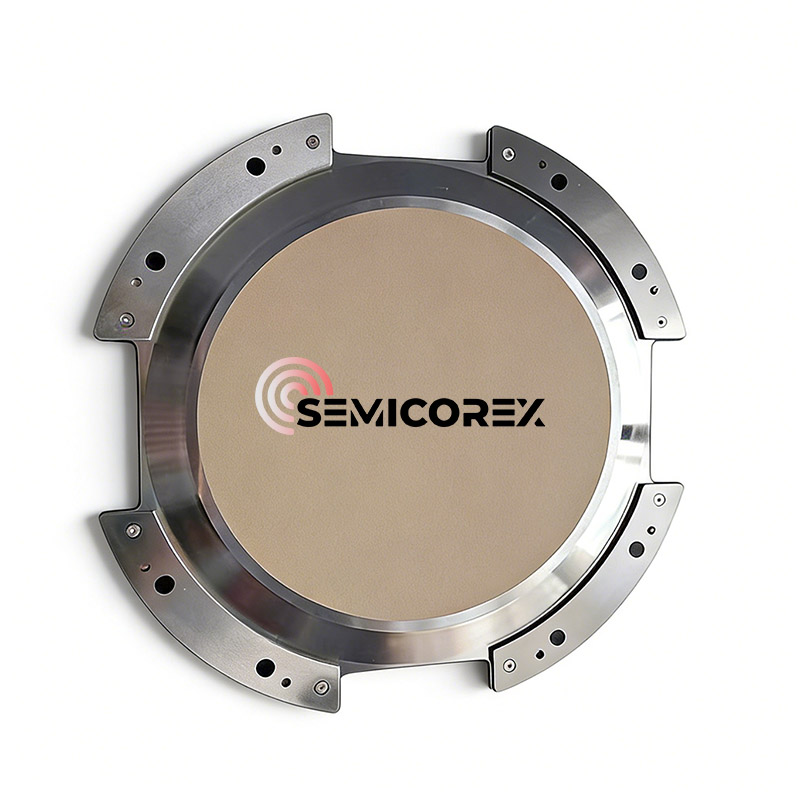

Mikroporöses Keramikfutter

Mikroporöser Keramik-Chuck von Semicorex als Schlüsselkomponente beim Wafer-Handling in der Halbleiterindustrie. Als Kernstück des mikroporösen Keramikfutters sind die Löcher der mikroporösen Keramik normalerweise extrem klein, die Porosität muss etwa 30 % bis 50 % betragen. Der Durchmesser des Lochs muss im Mikrobereich oder sogar im Nanobereich liegen. Dadurch kann sichergestellt werden, dass das Werkstück fest auf dem Vakuumspannfutter befestigt ist, und es können schädliche Faktoren wie Kratzer, Dellen usw. auf der Oberfläche aufgrund des Unterdrucks vermieden werden. Wenn während des Fotolithografieprozesses elektronischer Komponenten Aluminiumoxid-Vakuumspannfutter verwendet werden, ist in der Regel eine poröse Oberfläche erforderlichAluminiumoxidkeramikDas Spannfutter muss schwarz sein, um Störungen durch vom Spannfutter reflektiertes Streulicht zu vermeiden.

Weil die Struktur vonAluminiumoxidVakuumspannfutter sind relativ einfach, die Herstellungs- und Wartungskosten sind gering und die Adsorptionskraft lässt sich auch relativ einfach einstellen. Der Wafer kann während der Verarbeitung durch Anpassen des Arbeitszustands der Vakuumpumpe oder des Abstands zwischen den Spannfuttern absolut stabil und fixiert werden. Wenn der Wafer jedoch im Vakuum oder in einer Niederdruckumgebung wie der chemischen Gasphasenabscheidung verarbeitet wird, kann die auf der Druckdifferenz basierende Vakuumspannvorrichtung nicht funktionieren, was ihre Einsatzmöglichkeiten einschränkt. Wenn der Wafer außerdem auf der Oberfläche des mikroporösen Keramikhalters absorbiert wird, verformt er sich aufgrund des Luftdrucks und der Wafer kann nach der Bearbeitung zurückprallen, was zu einer welligen Oberfläche auf der Schnittfläche, einer verringerten Ebenheit der Oberfläche und Auswirkungen auf die Bearbeitungsgenauigkeit führt. Daher wird das mikroporöse Keramikfutter typischerweise zum Befestigen oder Tragen einiger flacher und gut abgedichteter Komponenten, wie z. B. Metallplatten, verwendet. Und in der Halbleiterverarbeitung wird es normalerweise im Low-End-Prozess angewendet.

Mikroporöse Keramikspannfutter von Semicorex sind hochpräzise Vakuumhaltekomponenten, die für Anwendungen entwickelt wurden, die eine gleichmäßige Spannkraft, hervorragende Ebenheit und einen kontaminationsfreien Betrieb erfordern. Semicorex-Keramikspannfutter wurden für OEM-Gerätehersteller und moderne Produktionsumgebungen entwickelt und bieten eine stabile und wiederholbare Werkstückfixierung, wenn mechanische Klemmung oder herkömmliche Vakuumspannfutterkonstruktionen nicht ausreichen.

Wichtigste Leistungsmerkmale

Gleichmäßige Vakuumverteilung über die gesamte Oberfläche

Im Gegensatz zu herkömmlichen Vakuumspannfuttern, die auf diskreten Vakuumlöchern basieren, nutzen die mikroporösen Keramikspannfutter von Semicorex eine vollständig miteinander verbundene mikroporöse Struktur, um das Vakuum gleichmäßig über die Spannfutteroberfläche zu verteilen.

Dieses Design bietet:

Gleichmäßige Haltekraft über die gesamte Kontaktfläche

Reduzierte lokale Spannungen und Werkstückverformungen

Verbesserte Stabilität für dünne, spröde oder flexible Substrate

Dadurch eignen sich diese Spannfutter besonders für Siliziumwafer, Glasplatten, Saphirsubstrate, Keramik und Verbundwerkstoffe.

Hohe Ebenheit und Dimensionsstabilität

Mikroporöse Keramikspannfutter von Semicorex werden mithilfe von Präzisionssinter- und Oberflächenveredelungsprozessen hergestellt, um eine hohe Ebenheit und langfristige Dimensionsstabilität zu erreichen.

Die typische Ebenheit kann je nach Größe und Anwendung innerhalb von Toleranzen im Mikrometerbereich kontrolliert werden

Die geringe Wärmeausdehnung minimiert die Verformung bei Temperaturschwankungen

Dies gewährleistet eine gleichbleibende Positionierungsgenauigkeit bei Schleif-, Polier-, Inspektions- und Lithografieprozessen.

Sauberer, partikelfreier Betrieb

Fortschrittliche Keramikmaterialien sind von Natur aus nichtmetallisch, nichtmagnetisch und korrosionsbeständig, wodurch mikroporöse Keramikspannfutter von Semicorex für saubere und empfindliche Fertigungsumgebungen geeignet sind.

Zu den wichtigsten Vorteilen gehören:

Keine Metallverunreinigung

Geringe Partikelbildung

Kompatibilität mit Reinraumanwendungen

Diese Eigenschaften machen sie ideal für die Halbleiterfertigung, die Produktion optischer Komponenten und die Präzisionselektronikverarbeitung.

Material- und Strukturvorteile

Kontrollierte mikroporöse Keramikstruktur

Die Porengröße und Porosität der mikroporösen Keramikspannfutter von Semicorex wurden sorgfältig entwickelt, um die Vakuumdurchflussrate, die Haltekraft und die mechanische Festigkeit in Einklang zu bringen.

Die gleichmäßige Porenverteilung unterstützt eine stabile Vakuumleistung

Die mikroporöse Struktur reduziert plötzliche Druckverluste während des Betriebs

Höhere Haltesicherheit im Vergleich zu Vakuumspannfuttern mit Bohrlöchern

Diese Struktur gewährleistet eine konstante Spannleistung im Dauerbetrieb.

Typische Anwendungen

Mikroporöse Keramikspannfutter von Semicorex werden häufig verwendet in:

Schleifen und Polieren von Halbleiterwafern

Bearbeitung von Glas-, Saphir- und Keramiksubstraten

Herstellung optischer Komponenten

Präzisionsbearbeitungs- und Messsysteme

Aufgrund ihrer stabilen und wiederholbaren Leistung eignen sie sich gut für automatisierte, hochpräzise Produktionslinien.

FAQ – Mikroporöses Keramikfutter von Semicorex

Was ist der Hauptvorteil eines mikroporösen Keramikfutters?

Es sorgt für eine gleichmäßige Vakuumhaltekraft über die gesamte Oberfläche, minimiert Verformungen und verbessert die Prozessstabilität.

Sind Semicorex-Keramikspannfutter für dünne Wafer geeignet?

Ja. Sie eignen sich besonders gut für dünne, spröde oder flexible Werkstücke, die eine gleichmäßige Druckverteilung erfordern.

Können mikroporöse Keramikspannfutter von Semicorex für OEM-Geräte angepasst werden?

Ja. Abmessungen, Porosität und Oberflächenspezifikationen können für OEM-spezifische Anwendungen maßgeschneidert werden.

Wie werden mikroporöse Keramikspannfutter gepflegt?

Eine routinemäßige Reinigung ist in der Regel ausreichend. Die Keramikstruktur widersteht Verschleiß, Korrosion und chemischem Abbau.
