Da Halbleiterbauelemente immer kleiner, dünner und komplexer werden, müssen Wafer-Handhabungstechnologien ein beispielloses Maß an Präzision und Stabilität erreichen. AMaßgeschneidertes poröses Keramikfutterhat sich zu einer entscheidenden Komponente in der modernen Halbleiterfertigung entwickelt und bietet eine gleichmäßige Vakuumadsorption, hervorragende thermische Stabilität und hervorragende Ebenheitskontrolle.
Entwickelt unter Berücksichtigung branchenspezifischer Anforderungen,SemicorexMaßgeschneidertes poröses KeramikfutterLösungen bieten maßgeschneiderte Designs für Waferverarbeitungs-, Inspektions-, Lithografie-, Ätz- und Abscheidungsanwendungen. Dieser Artikel untersucht den Aufbau, die Funktionsprinzipien, Vorteile, Anpassungsmöglichkeiten, Anwendungsszenarien und Auswahlkriterien von porösen Keramik-Chucks und zeigt gleichzeitig auf, warum sie in der modernen Halbleiterproduktion unverzichtbar geworden sind.

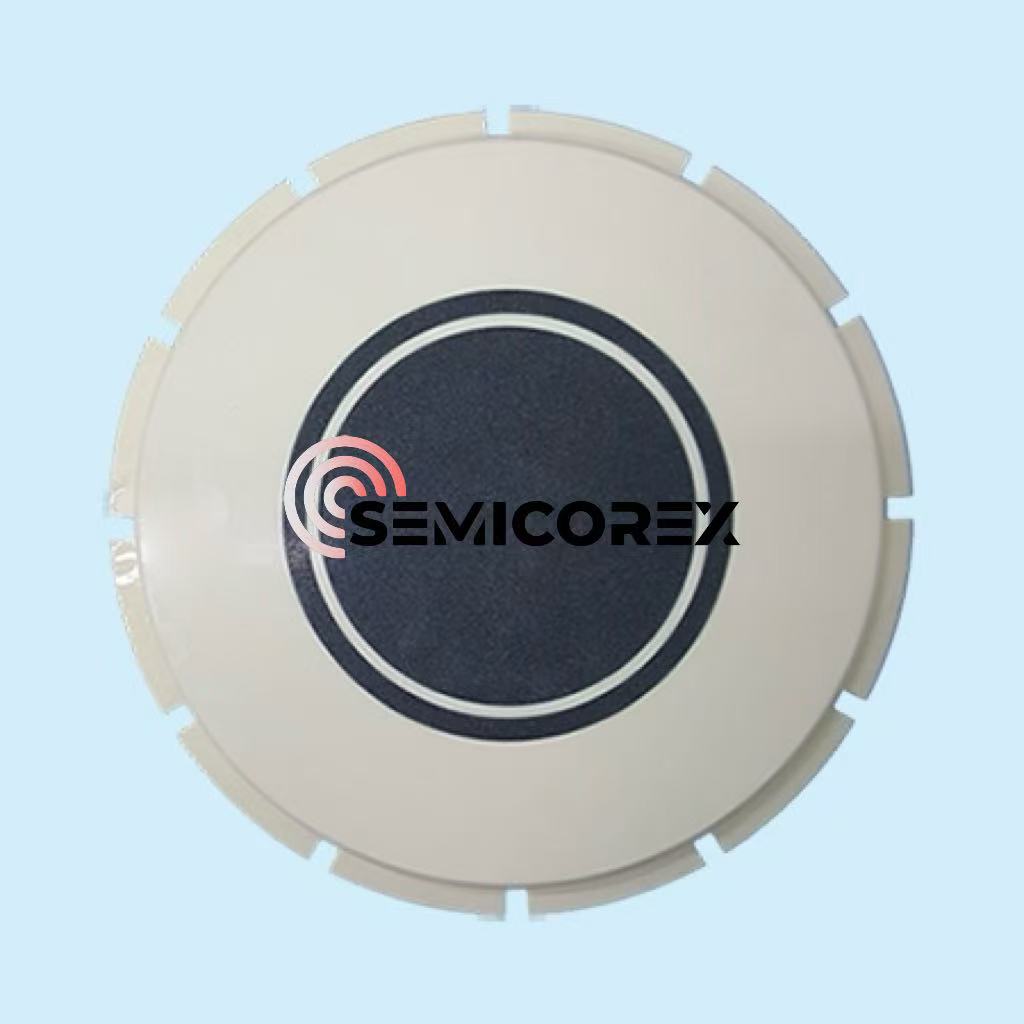

Ein maßgeschneiderter poröser Keramikspanner ist eine Hochleistungs-Waferhaltevorrichtung, die entwickelt wurde, um Halbleiterwafer durch gleichmäßig über eine poröse Keramikstruktur verteilte Vakuumadsorption zu sichern. Im Gegensatz zu herkömmlichen Vakuumspannfuttern, die auf Rillen oder diskreten Saugpunkten basieren, erzeugen poröse Keramikspannfutter einen gleichmäßigen Vakuumdruck über die gesamte Kontaktfläche.
Das poröse Keramikmaterial enthält Millionen miteinander verbundener Mikroporen, die eine gleichmäßige Ausbreitung des Vakuumdrucks ermöglichen. Dieses Design minimiert lokale Spannungen, reduziert die Verformung des Wafers und verbessert die Verarbeitungsgenauigkeit.
Durch die kundenspezifische Anpassung können Hersteller die Spannfutterabmessungen, Porenstrukturen, Vakuumkanäle, Materialzusammensetzungen und Oberflächenbeschaffenheiten entsprechend spezifischer Geräte- und Prozessanforderungen optimieren.
| Besonderheit | Maßgeschneidertes poröses Keramikfutter |
|---|---|
| Material | Fortschrittliche poröse Keramik |
| Vakuumverteilung | Gleichmäßig über die gesamte Oberfläche |
| Wafer-Unterstützung | Stressarmer Kontakt |
| Anpassung | Hochflexibel |
| Thermische Stabilität | Exzellent |
| Partikelerzeugung | Sehr niedrig |
Der Betrieb eines porösen Keramikspannfutters basiert auf der Vakuumadsorptionstechnologie. Eine unter dem Spannfutter angeschlossene Vakuumquelle saugt Luft durch mikroskopisch kleine Poren, die über den gesamten Keramikkörper verteilt sind.
Wenn ein Wafer auf der Chuck-Oberfläche platziert wird:
Diese gleichmäßige Adsorption reduziert die Verformung und Vibration des Wafers während kritischer Herstellungsschritte erheblich.
Herkömmliche Vakuumspannfutter erzeugen häufig ungleichmäßige Haltekräfte, da die Saugkraft in Rillen oder Löchern konzentriert ist. Poröse Keramikstrukturen verteilen das Vakuum gleichmäßig über die gesamte Oberfläche und verbessern so die Stabilität des Wafers.
Die moderne Halbleiterfertigung erfordert Präzision im Nanometerbereich. Poröse Keramikspannfutter tragen dazu bei, die Ebenheit der Wafer während der Verarbeitung aufrechtzuerhalten und so eine gleichbleibende Produktionsqualität sicherzustellen.
Fortschrittliche Keramikmaterialien weisen niedrige Wärmeausdehnungskoeffizienten auf und ermöglichen einen stabilen Betrieb auch in anspruchsvollen thermischen Umgebungen.
Die Kontaminationskontrolle ist in der Halbleiterfertigung von entscheidender Bedeutung. Poröse Keramikoberflächen minimieren Reibung und Partikelbildung und unterstützen so den Reinraumbetrieb.
Keramische Materialien bieten eine hervorragende Verschleißfestigkeit, Korrosionsbeständigkeit und mechanische Haltbarkeit, was zu geringeren Wartungskosten und einer längeren Betriebslebensdauer führt.
| Vorteil | Vorteile für Hersteller |
|---|---|
| Gleichmäßiges Vakuum | Verbesserte Wafer-Positionierungsgenauigkeit |
| Hohe Ebenheit | Bessere Prozesskonsistenz |
| Thermische Stabilität | Zuverlässige Leistung bei wechselnden Temperaturen |
| Geringe Kontamination | Höhere Produktionsausbeute |
| Lange Haltbarkeit | Reduzierte Wartungskosten |
Einer der bedeutendsten Vorteile eines maßgeschneiderten porösen Keramikfutters ist die Möglichkeit, seine Spezifikationen an präzise Fertigungsanforderungen anzupassen.
Die Ingenieure von Semicorex können diese Parameter optimieren, um maximale Kompatibilität mit Halbleiterprozessgeräten sicherzustellen.
Maßgeschneiderte Spannfutter aus poröser Keramik werden in der gesamten Halbleiterproduktionskette häufig eingesetzt.
Inspektionsgeräte erfordern eine stabile Waferpositionierung, um hochauflösende Bilder und Messungen genau zu erfassen.
Während der Lithografie können selbst mikroskopische Waferbewegungen die Mustertreue beeinträchtigen. Poröse Keramikspannfutter bieten die für fortschrittliche Knoten erforderliche Stabilität.
Das gleichmäßige Halten des Wafers verbessert die Ätzkonsistenz und die Wiederholbarkeit des Prozesses.
Chemische und physikalische Gasphasenabscheidungsprozesse profitieren von der thermischen Stabilität und Vakuumgleichmäßigkeit, die Keramikspannfutter bieten.
Eine präzise Waferausrichtung ist für genaue Dimensionsmessungen und Prozessüberwachung unerlässlich.
| Anwendung | Hauptvorteil |
|---|---|
| Inspektion | Stabile Positionierung |
| Lithografie | Hohe Mustergenauigkeit |
| Radierung | Prozesskonsistenz |
| Ablagerung | Thermische Zuverlässigkeit |
| Metrologie | Messgenauigkeit |
Hersteller vergleichen die poröse Keramiktechnologie häufig mit herkömmlichen Vakuumspannsystemen.
| Kriterien | Poröses Keramikfutter | Traditionelles Vakuumspannfutter |
|---|---|---|
| Vakuumgleichmäßigkeit | Exzellent | Mäßig |
| Waferstress | Niedrig | Höher |
| Ebenheitsleistung | Vorgesetzter | Durchschnitt |
| Partikelerzeugung | Niedrig | Höher |
| Anpassung | Umfangreich | Beschränkt |
| Lebensdauer | Lang | Mäßig |
In fortgeschrittenen Halbleiterfertigungsumgebungen bieten poröse Keramikspannfutter häufig erhebliche Leistungsvorteile.
Die Auswahl des optimalen Spannfutters erfordert eine sorgfältige Bewertung mehrerer Faktoren.
Unterschiedliche Waferdurchmesser erfordern maßgeschneiderte Vakuumverteilungs- und Stützstrukturen.
Temperaturbereiche, chemische Belastung und Vakuumanforderungen sollten alle Einfluss auf die Materialauswahl haben.
Hochpräzise Prozesse können ultraflache Oberflächen mit strengen Toleranzvorgaben erfordern.
Das Spannfutter muss sich nahtlos in bestehende Produktionssysteme integrieren.
Ein vertrauenswürdiger Hersteller kann während des gesamten Projektlebenszyklus technisches Fachwissen, Unterstützung bei der Anpassung und Qualitätssicherung bieten.
Da sich die Halbleiterfertigung immer weiter in Richtung kleinerer Prozessknoten und komplexerer Architekturen weiterentwickelt, wird erwartet, dass die poröse Keramik-Chuck-Technologie erhebliche Fortschritte macht.
Diese Innovationen werden die Präzision, Ausbeute und Fertigungseffizienz in allen Halbleiterproduktionsumgebungen weiter verbessern.
Sein Hauptvorteil ist die gleichmäßige Vakuumadsorption, die die Waferverformung minimiert und die Verarbeitungsgenauigkeit verbessert.
Keramik bietet im Vergleich zu vielen metallischen Alternativen eine überlegene thermische Stabilität, Korrosionsbeständigkeit, Verschleißfestigkeit und Sauberkeit.
Ja. Abmessungen, Porenstrukturen, Vakuumkanäle und Montagekonfigurationen können alle an spezifische Wafergrößen und Geräteanforderungen angepasst werden.
Absolut. Ihre hervorragende Ebenheitskontrolle und gleichmäßige Vakuumverteilung machen sie ideal für fortschrittliche Halbleiterfertigungsprozesse.
Die Lebensdauer hängt von den Betriebsbedingungen ab, hochwertige Keramikspannfutter bieten jedoch in der Regel eine deutlich längere Lebensdauer als herkömmliche Alternativen.
A Maßgeschneidertes poröses Keramikfutterspielt eine entscheidende Rolle in der modernen Halbleiterfertigung, da es eine hervorragende Vakuumgleichmäßigkeit, außergewöhnliche Waferstabilität, hervorragende thermische Leistung und reduzierte Kontaminationsrisiken bietet. Da die Produktionsanforderungen immer anspruchsvoller werden, bieten maßgeschneiderte Keramikfutterlösungen die Präzision und Zuverlässigkeit, die zur Aufrechterhaltung einer wettbewerbsfähigen Fertigungsleistung erforderlich sind.
