Warum sind CVD-SiC-Beschichtungen ein Muss für MOCVD-Graphitsuszeptoren?

Bei der Herstellung von LED-Chips dient die MOCVD-Epitaxie als Kernprozess zur Bestimmung der Lichtausbeute. Während der Produktion unterliegen Graphitsuszeptoren, die Saphir- oder Siliziumsubstrate tragen, wiederholten thermischen Zyklen bei Temperaturen nahe 1.000 °C in korrosiven Atmosphären. Dementsprechend wirkt sich die Leistung von Graphitsuszeptoren direkt auf die Epitaxieeffizienz, die Epitaxiegleichmäßigkeit und die Endausbeute der fertigen Geräte aus. Das Aufbringen einer CVD-SiC-Beschichtung auf Graphitsuszeptoren ist zur gängigen Industrielösung geworden. In diesem Artikel wird kurz auf die Gründe für dieses Design eingegangen.

Was passiert bei der Verwendung unbeschichteter Graphitsuszeptoren?

Graphitist ein hervorragendes Material für die Hochtemperaturunterstützung, weist jedoch drei inhärente Nachteile auf, die sich in MOCVD-Kammern drastisch verschärfen:

1. Chemische Korrosion bei hohen Temperaturen

MOCVD-Prozesse führen Ammoniak, Wasserstoff und metallorganische Vorläufer ein. Wenn Graphit bei fast 1.000 °C mit diesen Gasen in Kontakt kommt, entstehen Kohlenwasserstoffe und sogar Blausäure. Dies führt zu einer kontinuierlichen Korrosion der Graphitoberfläche mit allmählichen Maßabweichungen und die Reaktionsnebenprodukte verunreinigen die Epitaxieschicht.

2. Ausgasung von Verunreinigungen aus der porösen Struktur

Da Graphit eine von Natur aus poröse Struktur aufweist, werden bei wiederholten Erhitzungszyklen restliche metallische Verunreinigungen, adsorbierte Feuchtigkeit und Sauerstoff aus der Produktion nach und nach freigesetzt. Jede Freisetzung löst Schwankungen in der Hintergrundverunreinigungskonzentration der Epitaxieschicht aus, wodurch unerklärliche Defektpunkte entstehen, die auf den Ertragskurven sichtbar sind.

3. Pulverisierung und Verformung unter thermischer Wechselwirkung

MOCVD-Suszeptoren durchlaufen täglich mehrere Heiz- und Kühlzyklen. Bei blankem Graphit verringert sich die Bindungskraft zwischen den Oberflächenpartikeln bei wiederholtem Temperaturschock, was zum Ablösen des Pulvers führt. Kohlenstoffpartikel, die auf epitaktische Wafer fallen, führen zu einer tödlichen Partikelkontamination.

Kurz gesagt, unbeschichtete Graphitsuszeptoren fungieren als unvorhersehbare „Verunreinigungsbomben“, die kontinuierlich Verunreinigungen in MOCVD-Kammern freisetzen.

Welche Vorteile bietet die CVD-SiC-Beschichtung?

Da Halbleiterherstellungsprozesse zu Knoten im Nanometer- und sogar atomaren Maßstab voranschreiten, werden Spuren von Oberflächenverunreinigungen, einschließlich partikulärer Schadstoffe und metallischer ionischer Verunreinigungen, die endgültigen Halbleiterbauelemente verschlechtern oder sogar völlig funktionsunfähig machen. Dies stellt weitaus strengere Leistungsanforderungen an Graphitsuszeptoren, die in Epitaxieprozessen verwendet werden. Basierend auf der fortschrittlichen chemischen Gasphasenabscheidungstechnologie wird eine gleichmäßig dichte SiC-Beschichtung auf Graphitsuszeptoren abgeschieden. Diese Beschichtung fungiert als robuste schützende Keramikpanzerung und bietet die folgenden wesentlichen Vorteile:

1. Zuverlässiger physischer Schutz

Die SiC-Beschichtung isoliert die Graphitbasis vollständig von der Prozessatmosphäre, verhindert den Kontakt von Ammoniak und Wasserstoff mit dem Basisgraphit und unterdrückt chemisches Ätzen. Gleichzeitig werden in der Graphitmatrix eingeschlossene Verunreinigungen unter der Beschichtung versiegelt und können nicht in die Kammer gelangen.

2. Ultrahohe Sauberkeit

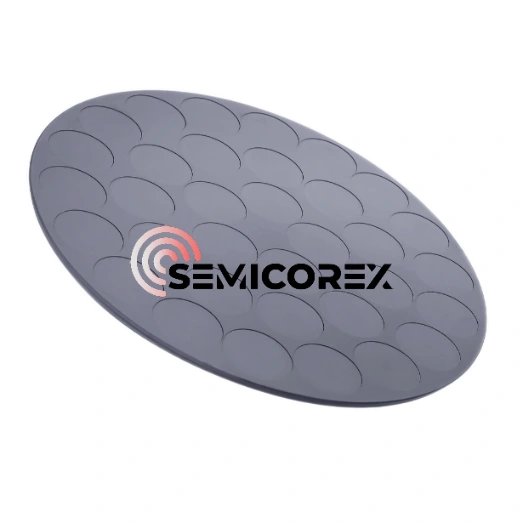

Die reinen CVD-SiC-Beschichtungen erreichen eine Reinheit im ppb-Bereich (9N-Qualität, über 99,999995 %) und übertreffen damit die meisten Graphitmaterialien bei weitem. Dies bedeutet, dass die Kontamination des Wafers durch dieCVD-SiC-beschichteter GraphitsuszeptorDie Oberfläche wird auf ein nahezu vernachlässigbares Maß reduziert.

3. Überlegene Temperaturwechselbeständigkeit

MOCVD-Suszeptoren neigen dazu, durch schnelle Temperaturschwankungen beschädigt zu werden. Durch Prozessanpassungen,CVD-SiCBeschichtungen können sich fest mit Graphituntergründen verbinden und sich an den Wärmeausdehnungskoeffizienten von Graphit anpassen, wodurch das Risiko von Rissen durch extreme Temperaturschwankungen wirksam verringert wird.

4. Bemerkenswerte Oxidationsbeständigkeit

In sauerstoffhaltigen Umgebungen unter 1600 °C entwickelt sich auf der Beschichtungsoberfläche von CVD-SiC-beschichteten Graphitsuszeptoren auf natürliche Weise ein ultradünner schützender SiO₂-Film. Diese CVD-SiC-Beschichtung kann eine weitere Oxidation verhindern, die zur Erosion der internen Graphit-Suszeptoren führt, und fungiert selbst unter schwierigen Umständen wie einem ungeplanten Lufteinlass während des Prozesses als letztes Mittel.
