Wie wichtig sind Waferboote aus Siliziumkarbid?

In der Halbleiterfertigung spielt neben den Kernprozessgeräten wie Fotolithografie und Ätzung eine weitere Art grundlegender Komponenten eine entscheidende Rolle für die Prozessstabilität: dieWaffelboot.

Insbesondere in den letzten Jahren, mit der Entwicklung von Hochtemperaturprozessen und Halbleitern der dritten Generation, werden Siliziumkarbid-Waferboote aus Siliziumkarbid still und leise zum Industriestandard.

Welche Rolle spielt diese scheinbar unbedeutende Komponente in der Halbleiterfertigung?

01 Grundfunktionen eines Wafer-Bootes

Ein Waferboot ist ein Prozessträger zur Aufnahme von Wafern, der hauptsächlich in Hochtemperatur-Verarbeitungsanlagen eingesetzt wird.

Im Halbleiterherstellungsprozess durchlaufen Wafer mehrere thermische Verarbeitungsschritte wie Diffusion, Oxidation, Tempern und chemische Gasphasenabscheidung (CVD). Während dieser Prozesse werden Wafer typischerweise stapelweise in Ofenrohranlagen verarbeitet, und das Waferboot erfüllt die folgenden Funktionen:

- Unterstützung mehrerer Wafer und Aufrechterhaltung eines stabilen Abstands

- Gewährleistung der Positionsstabilität von Wafern in Hochtemperaturumgebungen

- Gewährleistung eines gleichmäßigen Gasflusses in Verbindung mit der Ausrüstung

Die Struktur und die Materialeigenschaften des Waferboots wirken sich direkt auf die Wärmefeldverteilung und die Prozesskonsistenz aus.

02 Strukturelle Eigenschaften von Siliziumkarbid-Booten

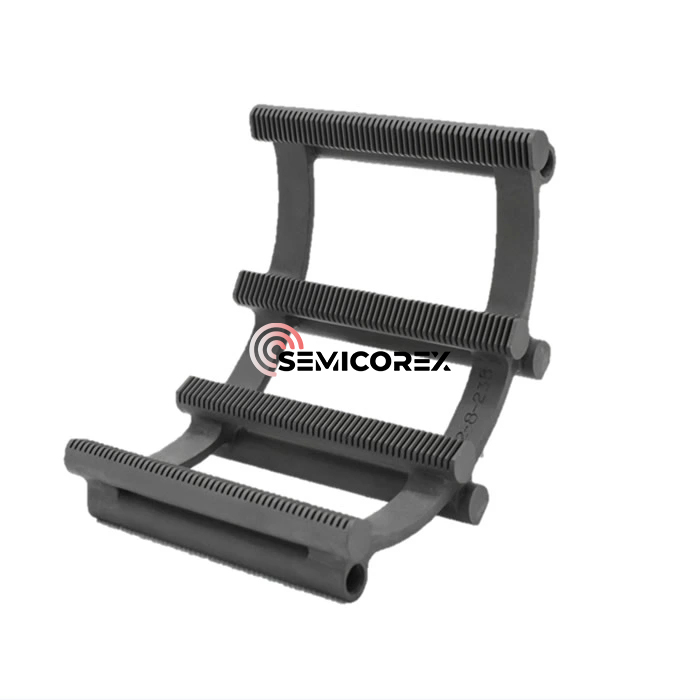

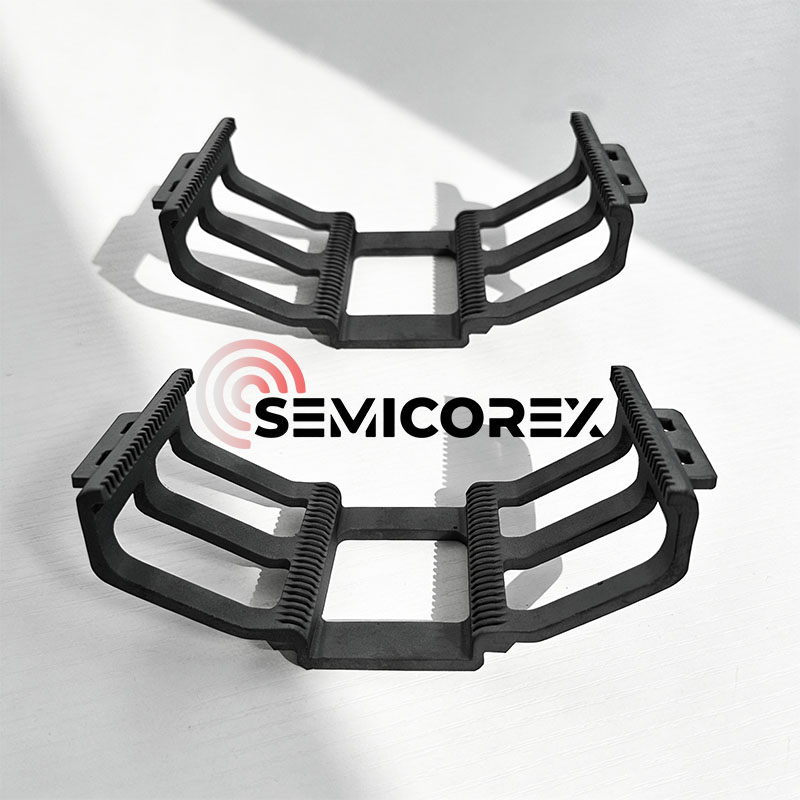

Siliziumkarbid-BooteTypischerweise verwenden sie eine Rahmenkonstruktion, die eine hohe strukturelle Stabilität bietet. Typische Merkmale sind:

- Mehrschichtige Schlitzstruktur für präzise Waferpositionierung

- Offenes Design für einfachen Gasfluss zwischen Wafern

- Hochsteifer Rahmen zur Reduzierung des Verformungsrisikos bei hohen Temperaturen

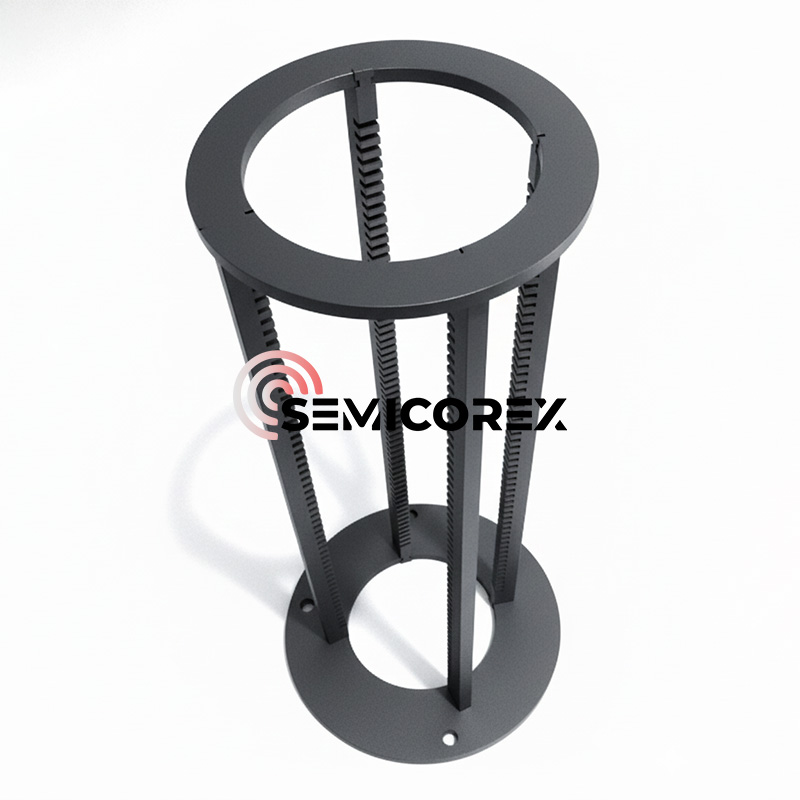

Je nach Gerätetyp können Boote als vertikale oder horizontale Strukturen konzipiert werden und unterschiedliche Wafergrößen (z. B. 6 Zoll, 8 Zoll, 12 Zoll) unterstützen.

03 Materialauswahl: WarumSiliziumkarbid?

Da sich Halbleiterprozesse in Richtung höherer Temperaturen und höherer Reinheit weiterentwickeln, reichen traditionelle Materialien wie Quarz und Aluminiumoxid zunehmend nicht mehr aus. Im Gegensatz dazu bietet Siliziumkarbid Vorteile in mehreren Leistungsdimensionen.

1. Hochtemperaturbeständigkeit: Siliziumkarbid weist eine gute strukturelle Stabilität im Temperaturbereich von etwa 1200℃ bis 1400℃ auf. Unter bestimmten hochreinen oder speziellen Prozessbedingungen kann es in Umgebungen mit noch höheren Temperaturen eingesetzt werden. Es zeigt bei hohen Temperaturen kein Schmelzen oder nennenswerte Erweichungsphänomene ähnlich metallischen Werkstoffen.

2. Hohe Wärmeleitfähigkeit: Siliziumkarbid verfügt über eine hohe Wärmeleitfähigkeit, die dazu beiträgt, Temperaturunterschiede zwischen Wafern zu reduzieren und dadurch die Prozesskonsistenz zu verbessern.

3. Niedriger Wärmeausdehnungskoeffizient: Siliziumkarbid hat einen niedrigen Wärmeausdehnungskoeffizienten, wodurch die Auswirkungen thermischer Belastungen auf Wafer während Heiz- und Kühlprozessen verringert werden.

4. Chemische Stabilität: Siliziumkarbid weist in verschiedenen Atmosphären, einschließlich oxidierenden und reduzierenden Atmosphären, eine gute chemische Stabilität auf. In Hochtemperatur-Sauerstoffumgebungen unterliegt es jedoch immer noch einer langsamen Oxidationsreaktion und bildet eine Siliziumdioxid-Schutzschicht.

5. Materialreinheit und Kontaminationskontrolle: Siliziumkarbid in Halbleiterqualität weist typischerweise einen streng kontrollierten Gehalt an Verunreinigungen auf, um das Risiko einer Kontamination auf der Waferoberfläche zu verringern. Es gibt erhebliche Unterschiede zwischen den Materialien, die in verschiedenen Prozessqualitäten verwendet werden.

04 Anwendungsbereiche

Siliziumkarbid-Schiffchen werden derzeit in zahlreichen Bereichen eingesetzt, darunter:

- Thermische Verarbeitung bei der Herstellung integrierter Schaltkreise

- Herstellung von Leistungshalbleiterbauelementen (z. B. SiC-Bauelemente)

- Hochtemperaturverarbeitung von Photovoltaik-Siliziumwafern

- Forschung und Entwicklung von Halbleitermaterialien und -prozessen

Seine Vorteile kommen in Szenarien, in denen hohe Temperaturen, starke Korrosion oder hohe Sauberkeit erforderlich sind, noch deutlicher zur Geltung.
