Kernanwendungen von Aluminiumoxidkeramikkomponenten in der Halbleiterindustrie

Vor dem Hintergrund der kontinuierlichen Ausweitung der weltweiten Halbleiterproduktionskapazitäten und der unaufhörlichen Weiterentwicklung der Herstellungsprozesse verlangen Halbleiterfertigungsanlagen heute von ihren Kernkomponenten eine beispiellose Leistung. Während der Waferverarbeitung ist das Innere der Gerätekammern mehreren rauen Betriebsbedingungen ausgesetzt, darunter hochenergetische Plasmabombardierung, korrosive Gaserosion, extreme Temperaturschwankungen und strenge Sauberkeitskontrollen. Herkömmliche metallische und organische Materialien können keine kombinierten Eigenschaften wie Korrosionsbeständigkeit, hohe Temperaturbeständigkeit, hervorragende Isolierung und geringe Kontamination mehr bieten.

Als führende Hochleistungskeramik für Halbleiteranwendungen bieten Aluminiumoxidkeramiken ein optimales Gleichgewicht zwischen Kosten, Bearbeitbarkeit und Gesamtleistung. Mit hoher Härte, ausgezeichneter Isolierung, hervorragender Korrosionsbeständigkeit und geringer Wärmeausdehnung erfüllen sie in vollem Umfang die strengen Anforderungen an große und hochfeste Komponenten in Halbleiterverpackungs- und Fertigungsanlagen und sind zu unersetzlichen Strukturmaterialien in der Industrie geworden.

Kernanwendungen von Aluminiumoxidkeramikkomponenten in der Halbleiterindustrie

1. Anwendungen in Lithographiegeräten

Die Lithographie ist einer der anspruchsvollsten Prozesse in der Halbleiterfertigung, der äußerst strenge Standards für die Genauigkeit und Sauberkeit der Bewegungspositionierung stellt. Aluminiumoxidkeramik wird häufig für Wafer-Spannvorrichtungen, Keramiktische und Präzisionswerkzeuge verwendetUmgang mit Waffenund andere Schlüsselteile.

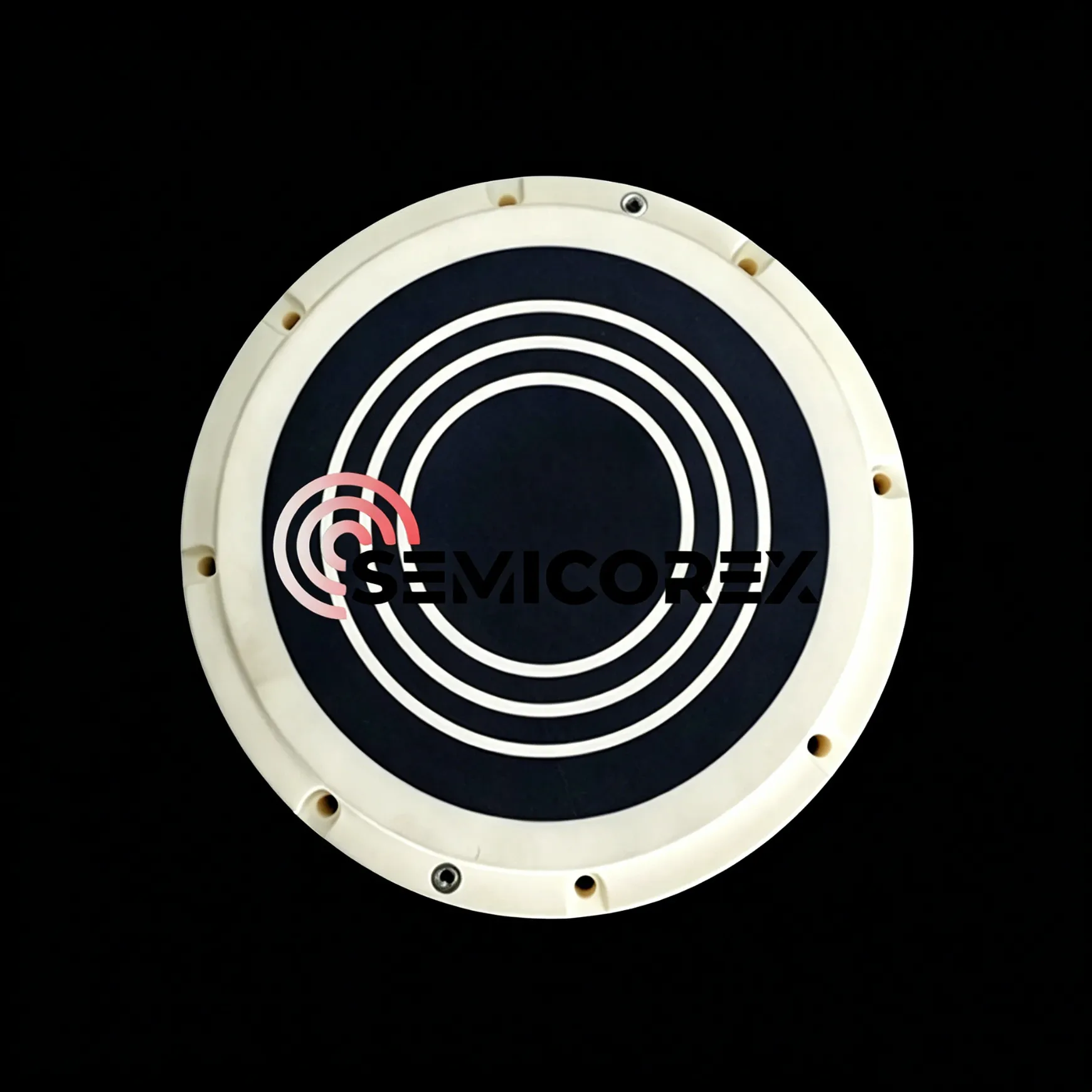

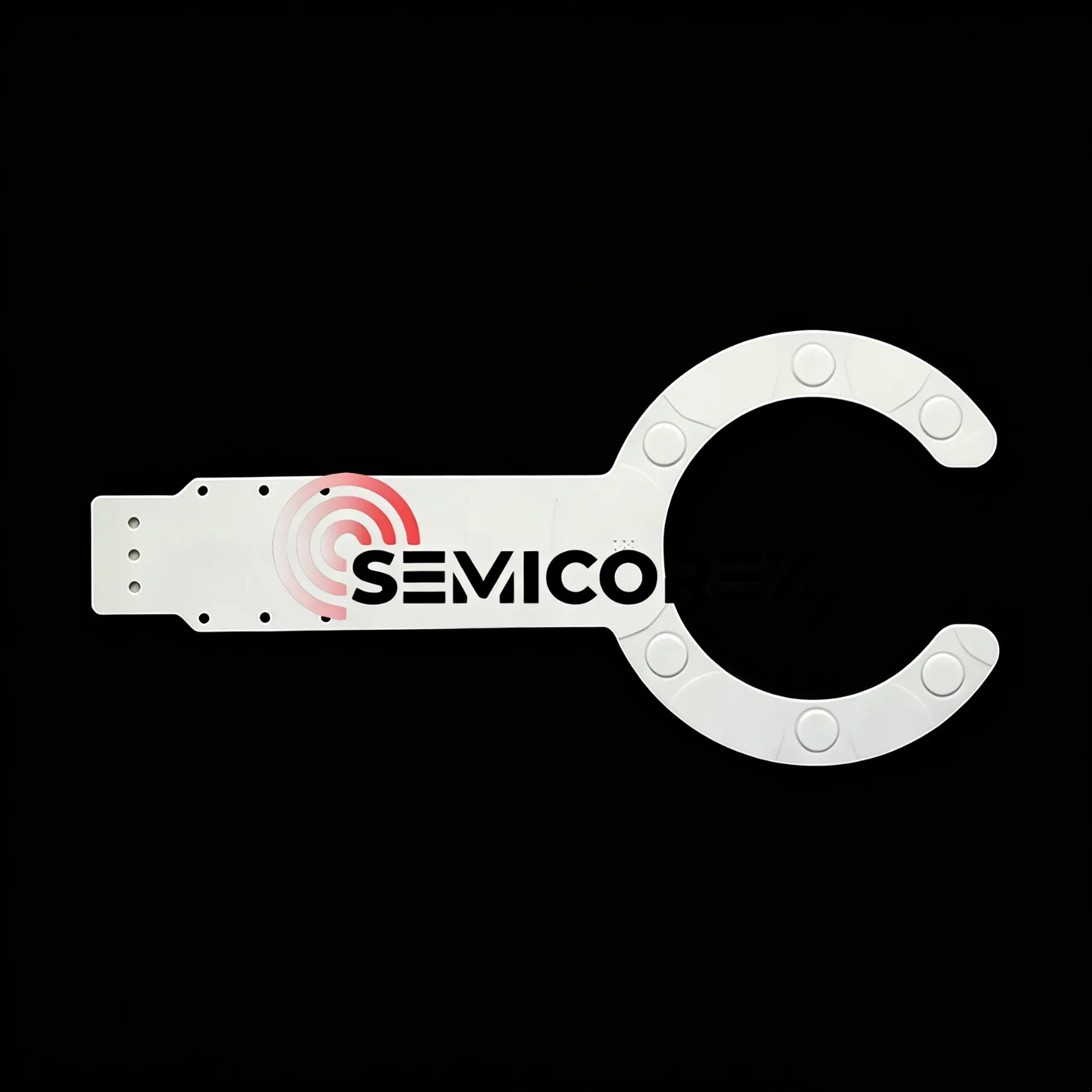

Für den Wafertransport werden Aluminiumoxidkeramiken zur Herstellung von Roboterarmen eingesetzt. Während Siliziumkarbid-Keramik theoretisch ideal für solche Komponenten ist, bieten Aluminiumoxid-Keramikarme dank geringerer Materialkosten und einfacherer Bearbeitung eine überlegene Kosteneffizienz. Bei Wafer-Polierprozessen werden Aluminiumoxidkeramiken häufig auf Polierplatten, Konditionierungsplattformen usw. eingesetztVakuumfutterS.

Die Positionierungsgenauigkeit von Lithographietischen und Wafertransfersystemen wirkt sich direkt auf die Overlay-Genauigkeit und den Produktionsertrag aus. Dank ihrer hohen Steifigkeit, geringen Wärmeausdehnung und hervorragenden Vibrationsbeständigkeit trägt Aluminiumoxidkeramik dazu bei, dass die Bewegungssysteme auch bei hohen Geschwindigkeiten langfristig einen hochpräzisen Betrieb aufrechterhalten. Mittlerweile erfüllt das Material strenge Reinraumanforderungen, einschließlich partikelfreier Leistung, Nichtmagnetismus und geringer Ausgasung.

2. Anwendungen in Ätzgeräten

Ätzen ist ein zentraler Prozess der Halbleiterherstellung, bei dem hochenergetisches Plasma selektiv Material von bestimmten Bereichen auf Waferoberflächen entfernt. Das durch ionisiertes Halogen und Inertgase erzeugte Plasma wirkt nicht nur auf Wafer, sondern verursacht auch eine kontinuierliche physikalische und chemische Erosion an Kammerwänden und kritischen Komponenten. Dies führt zu zwei Hauptproblemen: Erodierte Teile erzeugen Partikel in der Luft, die an Wafern haften und Chip-Kurzschlüsse verursachen können. Darüber hinaus beschleunigt der Komponentenverschleiß die Alterung der Geräte und verkürzt die Lebensdauer.

Aluminiumoxid (Al₂O₃) zeichnet sich durch eine hohe Durchschlagsfestigkeit und hervorragende chemische Beständigkeit aus und sorgt für eine stabile Leistung bei intensiver Plasmaeinwirkung. Es ist eines der am häufigsten verwendeten Materialien für den Plasmaätzschutz. Zum Schutz von Ätzkammern und internen Komponenten werden häufig hochreine Aluminiumoxidbeschichtungen und massive Aluminiumoxidkeramiken verwendet. Über Kammerstrukturen hinaus werden Aluminiumoxidkeramiken auch für Gas eingesetztDüsen, Gasverteilerplatten und Wafer-Halteringe in Plasmaverarbeitungsgeräten.

3. Anwendungen in CMP-Geräten

Beim chemisch-mechanischen Polieren (CMP) verursachen abrasive Partikel in der Aufschlämmung ständige Reibung und VerschleißPoliertellerund Etappen. Aufgrund seiner außergewöhnlichen Härte und Verschleißfestigkeit wird Aluminiumoxidkeramik häufig für Keramikpoliertische, Polierplatten, Läppplatten und Endeffektoren verwendet.

Die herausragende Oberflächenhärte von Aluminiumoxid-Poliertischen gewährleistet eine gleichbleibende Ebenheit nach der Bearbeitung großer Wafer-Chargen, was für die präzise Kontrolle der Ebenheit der Chipoberfläche von entscheidender Bedeutung ist.

4. Anwendungen in der Halbleiterverpackung

Bei der Halbleiterverpackung wird Aluminiumoxidkeramik häufig zu Verpackungssubstraten, Kühlkörpern und Grundplatten für elektronische Hochleistungsgeräte verarbeitet. Aluminiumoxid-Schaltkreissubstrate bieten eine hervorragende Isolierung, eine gute Wärmeleitfähigkeit, einen niedrigen Wärmeausdehnungskoeffizienten und eine hohe mechanische Festigkeit, was sie zu einer beliebten Wahl für elektronische Verpackungen macht. Aluminiumoxidkomponenten für Bare-Chip-Verpackungen zeichnen sich selbst bei erhöhten Temperaturen durch eine hervorragende Luftdichtheit aus und werden häufig in elektronischen Vakuumumgebungen eingesetzt.

Darüber hinaus dienen Aluminiumoxid-Keramikteile als Schlüsselkomponenten in Halbleiter-Back-End-Geräten, wie z. B. Keramikkapillaren für Drahtbondmaschinen, Keramikdüsen und Prüfkarten für Testhandler, die alle höchste Präzision, große Verschleißfestigkeit und zuverlässige elektrische Isolierung erfordern.
