Kohlenstoffbasiertes thermisches Feldsystem

● 2026-07-02 ● - ● Hinterlassen Sie mir eine Nachricht

1. Die Rolle kohlenstoffbasierter Wärmefelder hat sich von Isolierkomponenten zu Prozessfensterreglern weiterentwickelt

Der Wert eines kohlenstoffbasierten Wärmefeldes geht weit über die herkömmliche Wärmedämmung hinaus. In modernen Kristallzüchtungssystemen fungiert es als umfassende Prozesskontrollplattform, die direkten Einfluss auf Kristallqualität, Produktivität und Betriebskosten hat. Seine Kernfunktionen lassen sich in vier Ebenen zusammenfassen:

Funktionsebene	Primäre Funktion	Wichtige Leistungsindikatoren
Strukturelle Unterstützung	UnterstütztQuarztiegel, Heizungen, Hitzeschilde, UndinsuLationszylinderum die mechanische Stabilität großer thermischer Feldsysteme sicherzustellen.	Ofengröße, Wärmefeldabmessungen, Tiegelgröße und Ladekapazität
Wärmeverteilung	Steuert Strahlungs-, Leitungs- und Konvektionswege und reguliert das thermische Gleichgewicht zwischen der Schmelze und der Kristallwachstumsschnittstelle.	Temperaturgradient, Grenzflächenform, Ziehgeschwindigkeit und Energieverbrauch
Gasflussmanagement	Leitet den Argonfluss und in SiC-PVT-Systemen den Materialtransport in der Dampfphase und entfernt gleichzeitig flüchtige Spezies wie SiO und CO.	Strömungsfeldeigenschaften, Sauerstoff- und Kohlenstoffverunreinigungsgrade, Ablagerungsbildung und Lebensdauer des thermischen Feldes
Qualitätskontrolle	Beeinflusst die Sauerstoffkonzentration, die Kohlenstoffkonzentration, die Gleichmäßigkeit des spezifischen Widerstands, die Versetzungsdichte, die Spannungsverteilung und die Stabilität der Kristallstruktur.	N-Typ-Siliziumkompatibilität, SiC-Polytypenkontrolle und Fehlermanagement

Öffentlich zugängliche Gerätespezifikationen weisen darauf hin, dass die Photovoltaik-Kristallzüchtungstechnologie von Czochralski (CZ) in eine neue Phase eingetreten ist, die durch größere Öfen, größere Wärmefelder, erhöhte Ladekapazität, intelligentes Kristallziehen und fortschrittliche Kontrolle bei niedrigem Sauerstoffgehalt gekennzeichnet ist.

Den veröffentlichten Spezifikationen zufolge verfügen einige fortschrittliche Kristallwachstumssysteme über eine Hauptkammergröße von Φ1700 × 2100 mm und unterstützen Wärmefelder mit einem Durchmesser von bis zu 42 Zoll. Zu den kompatiblen Tiegelgrößen gehören 33, 37, 40 und 42 Zoll, was einer Ladekapazität von etwa 700 kg, 1000 kg, 1200 kg bzw. 1300 kg entspricht.

Darüber hinaus weisen diese Systeme erhebliche Verbesserungen der betrieblichen Effizienz auf, darunter:

· Stromverbrauch bei konstantem Durchmesserwachstum nur 42 kW

· Kühlwasserverbrauch ab 20 m³/h

· Tägliche Kristallproduktion über 200 kg

· Kompatibilität mit der kontinuierlichen Czochralski-Technologie (CCz) und magnetfeldunterstützten Kristallwachstumskonfigurationen

Diese Entwicklungen deuten darauf hin, dass die Gestaltung des Wärmefelds zu einem entscheidenden Faktor bei der Bestimmung der Kristallqualität, der Produktionseffizienz und der gesamten Herstellungskosten geworden ist.

2. Ofenabmessungen

2.1 Photovoltaische CZ-Einkristall-Züchtungsöfen

Die Skalierung von CZ-Kristallzüchtungsöfen umfasst weit mehr als nur die Vergrößerung der Ofenabmessungen. Eine erfolgreiche Konstruktion von Großöfen erfordert eine koordinierte Optimierung der folgenden Parameter:

· Hauptkammerdurchmesser

· Höhe der Hilfskammer

· Abmessungen der Halsöffnung

· Tiegelgröße

· Abstand zum Hitzeschild

· Einspeiseschnittstellen

· Vakuum- und Absaugwege

Die typische technische Logik hinter der Konstruktion von Großöfen ist nachstehend zusammengefasst:

Parameter	Technische Bedeutung	Auswirkungen auf die Leistung des thermischen Feldes
Hauptkammerdurchmesser	Bestimmt den maximalen Wärmefelddurchmesser, die Isolationsdicke und die Heizungsabmessungen.	Größere Kammern erhöhen die thermische Trägheit, was zu einer langsameren Temperaturreaktion führt.
Größe der Halsöffnung	Bestimmt die zulässigen Abmessungen von Kristallstäben, Hitzeschilden, Führungszylindern und oberen Wellenbaugruppen.	Eine zu kleine Verengung schränkt die Designflexibilität des Wärmefelds und der strömungsführenden Struktur ein.
Höhe der Hilfskammer	Bestimmt die Kristalllängenkapazität, den Kühlraum und die Kristallextraktionszykluszeit.	Eine größere Höhe unterstützt ein längeres Kristallwachstum und ein höheres Produktionspotenzial.
Tiegeldurchmesser	Bestimmt die anfängliche Ladekapazität, die Schmelztiefe und den Sauerstofflösungsbereich.	Größere Tiegel steigern die Produktivität, machen die Sauerstoffkontrolle jedoch schwieriger.
Externe Zuführschnittstelle	Ermöglicht OCz, CCz oder mehrere Aufladevorgänge.	Verlängert die Produktionszyklen und erhöht die Produktion, erhöht aber auch das Risiko der Ansammlung von Verunreinigungen.

Dabei sind zwei unterschiedliche Lademetriken zu unterscheiden:

Anfängliche Ladekapazität

Dies bezieht sich auf die Menge an Rohmaterial, die gleichzeitig in den Tiegel geladen wird, und wird direkt von der Tiegelgröße bestimmt. Öffentlich verfügbare Gerätespezifikationen geben typischerweise Tragfähigkeiten zwischen 700 kg und 1300 kg an.

Gesamtladekapazität pro Ofenkampagne

Dazu gehören mehrere Nachladezyklen oder kontinuierliche Zuführvorgänge während eines gesamten Produktionslaufs. Dadurch kann die gesamte Materialmenge, die während einer Ofenkampagne verarbeitet wird, deutlich höher sein als die anfängliche Beschickung.

Branchenvergleiche, die in öffentlichen Prospektdokumenten offengelegt werden, zeigen beispielsweise Folgendes:

· Ein 32-Zoll-Thermofeld kann bis zu 3000 kg Material pro Ofendurchgang verarbeiten.

· Ein 36-Zoll-Thermofeld kann bis zu 3500 kg Material pro Ofendurchgang verarbeiten.

Diese Werte stellen die Gesamtproduktion während eines gesamten Betriebszyklus dar und nicht die einmalige Ladekapazität des Tiegels.

2.2 SiC-PVT-Kristallwachstumsöfen

Die Skalierung von PVT-Kristallwachstumsöfen aus Siliziumkarbid (SiC) ist erheblich anspruchsvoller als die Vergrößerung herkömmlicher Silizium-CZ-Systeme.

Anders als beim Czochralski-Verfahren werden SiC-Kristalle nicht aus einer geschmolzenen Phase gezüchtet. Stattdessen beruht der physikalische Dampftransport (PVT) auf der Sublimation von SiC-Quellenpulver bei extrem hohen Temperaturen. Die erzeugten Dampfspezies werden entlang eines axialen Temperaturgradienten transportiert und kristallisieren anschließend auf einem relativ kühleren SiC-Impfkristall.

Eine von der Royal Society of Chemistry (RSC, 2026) veröffentlichte Studie zum 150-mm-SiC-PVT-Kristallwachstum beschreibt, dass das thermische System aus fünf Hauptkomponenten besteht:

· Wärmeisolierfilz

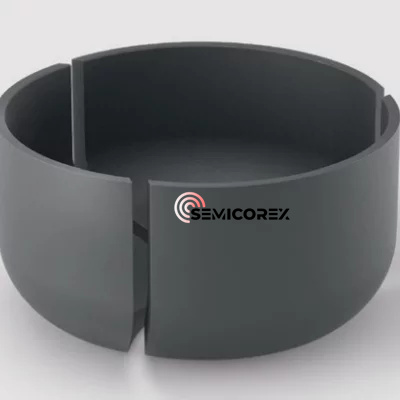

· Graphittiegel

· SiC-Keimkristall

· SiC-Ausgangsmaterial

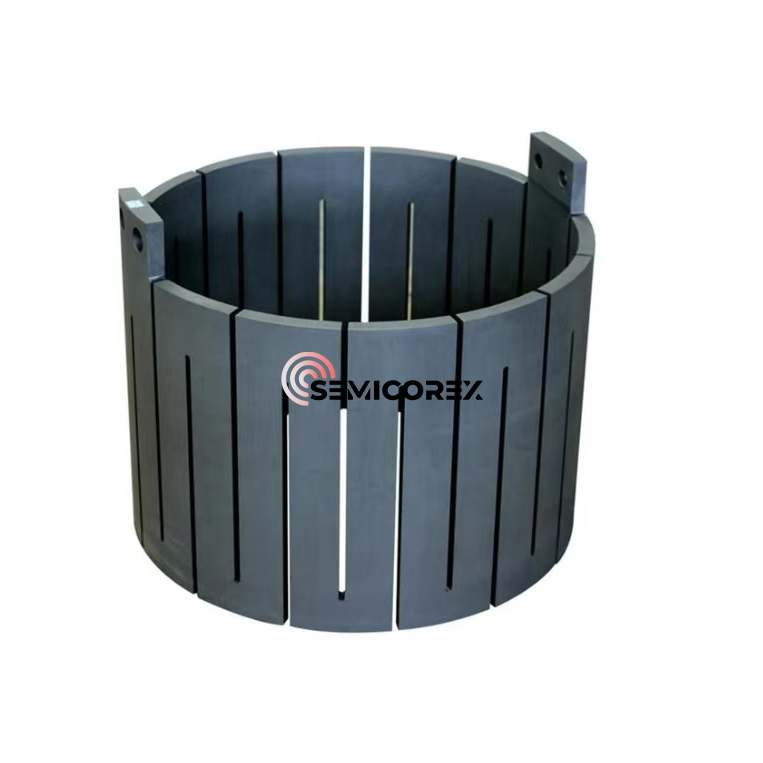

· Widerstandsheizung

Während des Kristallwachstums sublimiert das Quellpulver bei hoher Temperatur und erzeugt Dampfphasenspezies, die unter dem Temperaturgradienten nach oben wandern, bevor sie sich auf dem Impfkristall mit niedrigerer Temperatur ablagern und einen Einkristall bilden.

Folglich geht es bei der Vergrößerung eines SiC-PVT-Ofens nicht nur darum, höhere Temperaturen zu erreichen. Zu den wichtigsten technischen Herausforderungen gehören:

A. Aufrechterhaltung eines ausreichenden axialen Temperaturgradientenum den Sublimations-Transport-Kristallisationsprozess kontinuierlich voranzutreiben.

B. Minimierung radialer Temperaturgradientenum thermische Spannungen zu reduzieren, Kristallrisse zu verhindern und Polytypenumwandlungen zu unterdrücken.

C. Wahrung der Stabilität des thermischen Feldeswährend des gesamten Wachstumsprozesses, da das Ausgangspulver nach und nach verbraucht wird.

D. Aufrechterhaltung einer kontrollierbaren Kristallwachstumsschnittstellewährend des Übergangs zur 8-Zoll- und künftigen 12-Zoll-SiC-Waferproduktion.

Verglichen mit der Siliziumkristallzüchtung muss das thermische Feld in SiC-PVT-Systemen eine deutlich höhere Temperaturstabilität und eine präzisere thermische Kontrolle bieten, was das thermische Felddesign zu einer der wichtigsten Technologien für die Herstellung von SiC-Kristallen mit großem Durchmesser macht.

3. Kritische Kopplung zwischen Gerätedesign und thermischer Feldleistung

Die Wechselwirkung zwischen Ofenkonfiguration, Wärmefelddesign, Kristallqualität und Herstellungskosten lässt sich wie folgt zusammenfassen:

Ausrüstung / Prozessvariable	Reaktion auf thermische Felder	Reaktion in Kristallqualität	Kostenauswirkungen
Größere Ofengröße	Höhere thermische Trägheit und längere Gasströmungswege	Es ist schwieriger, eine gleichmäßige radiale Temperatur aufrechtzuerhalten	Höhere Produktionskapazität, aber höhere Inbetriebnahmekosten
Größeres Wärmefeld	Verbesserte Wärmedämmung bei reduziertem Wärmeverlust	Anspruchsvollere Kontrolle von Sauerstoff- und Kohlenstoffverunreinigungen	Geringere Abschreibungskosten pro Wafer, aber höhere Kosten für Wärmefeldkomponenten
Größerer Tiegel	Erhöhtes Schmelzvolumen und bessere Sauerstofflösung aus den Tiegelwänden	Höhere Risiken von Schwankungen der Sauerstoffkonzentration und Schwankungen des spezifischen Widerstands	Höhere Ladekapazität und geringere Produktionskosten pro Kilogramm
Tiefere Hitzeschildposition	Verbesserte Kristallkühlung und erhöhter axialer Temperaturgradient (G)	Höheres Zuggeschwindigkeitspotenzial, aber erhöhtes Risiko einer Schnittstelleninstabilität	Höhere Produktivität bei gleichzeitig strengerer Kontrolle des Kristallbruchs
Erhöhte Argon-Durchflussrate	Stärkere Entfernung von Verunreinigungen und verbesserte konvektive Wärmeübertragung	Geringere Sauerstoff- und Kohlenstoffkonzentrationen, aber möglicherweise größere Temperaturschwankungen	Erhöhter Argonverbrauch und höherer Vakuumpumpbedarf
Reduzierter Ofendruck	Verbesserte Verdunstung und Entfernung flüchtiger Stoffe	Modifizierte Ablagerungs- und Rückdiffusionsmechanismen	Höhere Anforderungen an die Leistung des Abgassystems und die Zuverlässigkeit der Dichtungen
Höhere Zuggeschwindigkeit	Erhöhte Freisetzung latenter Wärme erfordert eine stärkere Kühlleistung	Größere V/G-Variation und höheres Luxationsrisiko	Höherer Durchsatz mit potenzieller Reduzierung der Produktionsausbeute
Mehrzonen-Heizungssteuerung	Verbesserte Steuerbarkeit des Temperaturfeldes	Bessere Optimierung der Kristallgrenzflächenform und des Sauerstofftransports	Erhöhte Komplexität der Ausrüstung und höhere Inbetriebnahmekosten
Magnetfeld-/CCz-Technologie	Stabilere Schmelzekonvektion und kontinuierliche Zuführung	Verbesserte Kontrolle bei niedrigem Sauerstoffgehalt und Gleichmäßigkeit des spezifischen Widerstands	Höhere Kapitalinvestitionen bei gleichzeitiger Ermöglichung einer fortschrittlichen N-Typ-Siliziumproduktion
Mehrzonen-SiC-Wärmefeld	Unabhängige Optimierung der axialen Antriebskraft und der radialen Temperaturgleichmäßigkeit	Reduzierter Polytypenübergang, Versetzungsdichte und Kristallrisse	Höhere Kristallausbeute bei erhöhter Komplexität des Steuerungssystems

Die kontinuierliche Weiterentwicklung von Kristallwachstumsgeräten zeigt, dass das Wärmefeld nicht mehr nur eine passive Strukturbaugruppe ist. Stattdessen ist es zu einem integrierten Prozesskontrollsystem geworden, das gleichzeitig Wärmeübertragung, Fluiddynamik, Stofftransport, Verunreinigungsverteilung und Kristallqualität regelt.

Da die Wafer-Durchmesser weiter zunehmen und die Halbleitermaterialien immer fortschrittlicher werden, werden künftige thermische Feldsysteme zunehmend auf digitale Simulation, Multi-Physics-Optimierung, intelligente Temperaturregelung und maßgeschneidertes Kohlenstoff-Graphit-Komponentendesign angewiesen sein, um eine höhere Produktivität, geringere Defektdichten und eine verbesserte Fertigungseffizienz zu erreichen.

Semicorex bietet ein umfassendes Portfolio an HochleistungsproduktenGraphitUndQuarzKomponenten für fortschrittliche thermische Feldsysteme, die in Silizium- und SiC-Kristallwachstumsanwendungen eingesetzt werden. Unsere Produkte sind so konzipiert, dass sie überragende thermische Stabilität, längere Lebensdauer und außergewöhnliche Prozesskonsistenz bieten. Für maßgeschneiderte Lösungen oder zusätzliche technische Informationen wenden Sie sich bitte an unser Engineering-Team.
