Welche Rolle spielt der Glühprozess?

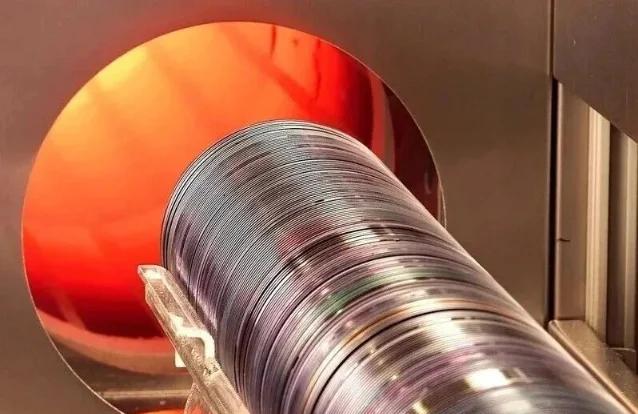

Bei der Waferherstellung ist die Glühbehandlung ein unverzichtbarer Verarbeitungsschritt. Beim Tempern handelt es sich im Wesentlichen um einen kontrollierten Wärmebehandlungsprozess, bei dem Siliziumwafer auf eine bestimmte Temperatur (typischerweise zwischen 600 °C und 1200 °C) erhitzt, für eine bestimmte Zeit gehalten und mit einer angemessenen Geschwindigkeit abgekühlt werden. Es verändert nicht die makroskopische Form von Wafern, sondern repariert und optimiert ihre inneren Mikrostrukturen.

Funktionen des Glühens

Durch die präzise Regulierung der Heiz- und Kühlprofile kann der Glühprozess Dotierstoffatome aktivieren, Gitterschäden reparieren, innere Spannungen abbauen und die elektrische Zuverlässigkeit von Wafern verbessern. Diese entscheidenden Leistungsverbesserungen bilden eine solide Grundlage für die anschließende Waferverarbeitung und dienen als Grundvoraussetzung für den langfristig stabilen Betrieb von Halbleiterbauelementen für den Endverbrauch unter Hochleistungs- und Hochintegrationsszenarien.

1. Aktivierung von Dotierstoffatomen

Bei der Ionenimplantation werden hochenergetische Dotierstoffatome (z. B. Bor, Phosphor, Arsen) wie Geschosse in das Siliziumgitter getrieben. Die meisten Atome bleiben an Zwischengitterplätzen oder zufälligen Positionen in einem elektrisch inaktiven Zustand gefangen, können keine freien Elektronen oder Löcher liefern und können daher die Siliziumleitfähigkeit nicht verändern. Das Tempern liefert ausreichend Wärmeenergie, damit diese Zwischengitteratome wandern, durch Implantationsschäden entstandene freie Gitterplätze besetzen und sich in das Kristallgitter integrieren können. Dieser Vorgang wird als Substitutionsaktivierung bezeichnet. Nur aktivierte Dotierstoffe tragen freie Ladungsträger bei, um PN-Übergänge oder leitende Kanäle zu bilden. Ohne Glühen existieren implantierte Verunreinigungen lediglich physisch im Silizium mit vernachlässigbarer Auswirkung auf die elektrische Leistung.

2. Reparatur von Gitterschäden

Die hochenergetische Ionenimplantation verdrängt Siliziumatome aus Gitterplätzen und erzeugt zahlreiche Leerstellen, Zwischengitterplätze und sogar eine amorphe Schicht mit einer Dicke von mehreren bis mehreren zehn Nanometern auf der Waferoberfläche. Solche defekten Gitter leiden unter einer geringen Trägermobilität und einem starken Leckstrom. Während des Glühens löst thermische Energie Vibration, Diffusion und Neuordnung von Siliziumatomen aus. Amorphe Bereiche rekristallisieren sich durch Festphasenepitaxie, um nahezu perfekte einkristalline Strukturen wiederherzustellen, analog zum Erneuern der Oberfläche einer von Kratern übersäten Straße, um Ebenheit und strukturelle Integrität wiederherzustellen.

3. Linderung von innerem Stress

Bei Hochtemperaturoxidation, Dünnschichtabscheidung und schnellen Temperaturwechseln kommt es in Siliziumwafern zu thermischer und mechanischer Spannung. Nicht entlastete Spannung führt zu Waferverbiegungen, Gleitlinien, fehlerhafter Lithographiefokussierung oder sogar zum Bruch des Geräts. Durch gut konzipierte Temperaturprofile entspannt das Glühen die Gitteratome, um Restspannungen gleichmäßig abzubauen.

4. Verbesserung der elektrischen Zuverlässigkeit Bestimmte Herstellungsschritte führen tief liegende Verunreinigungen wie Schwermetalle (Eisen, Kupfer) ein, die Rekombinationszentren in der Bandlücke bilden, wodurch die Lebensdauer der Minoritätsträger drastisch verkürzt und der Leckstrom erhöht wird. Durch Hochtemperaturglühen diffundieren diese Verunreinigungen nach innen und werden von Oberflächen-Getterschichten eingefangen, wodurch die aktiven Bereiche gereinigt werden. Dieser Schritt ist besonders wichtig für leckageempfindliche Geräte wie Solarzellen und Detektoren.
