Warum der Fokusring für Ätzgeräte unverzichtbar ist?

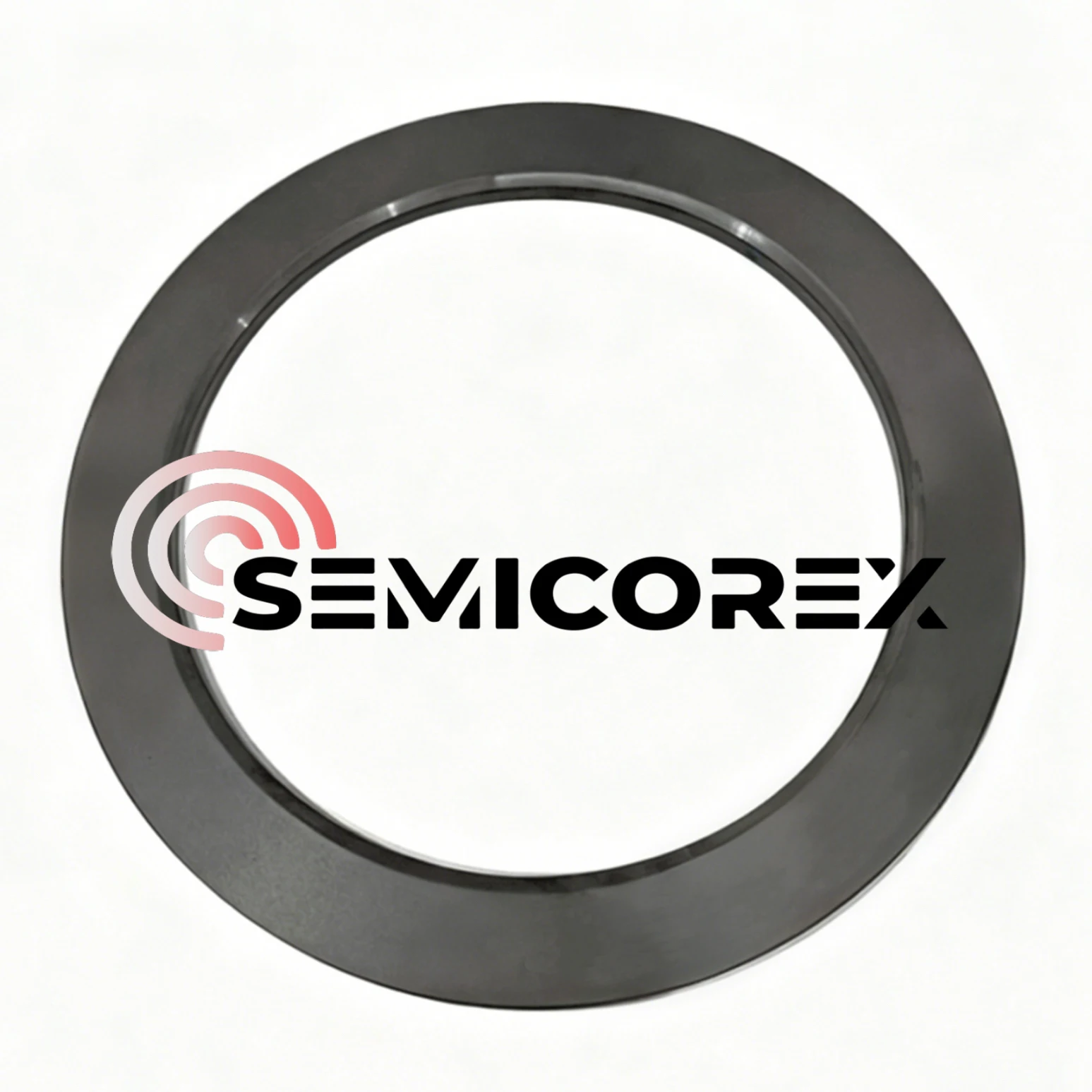

Der Fokusring, auch Kompensationsring oder Begrenzungsring genannt, ist ein unverzichtbarer Bestandteil von Ätzgeräten, insbesondere Plasma-Trockenätzgeräten. Ohne sie wären nanoskalige Präzisionsätzprozesse in der modernen Halbleiterfertigung nicht möglich. Die Verwendung eines Fokusrings gewährleistet die Gleichmäßigkeit des Ätzens, garantiert die Ätzrate der Waferoberfläche, schützt die Kernhardware der Ätzausrüstung und verbessert letztendlich die Ausbeute von Halbleiterbauelementen und senkt die Produktionskosten.

Kernfunktionen des Fokusrings

1. Optimiert das elektrische Randfeld und die Plasmaverteilung

Ohne aFokusring, werden elektrische Feldlinien am Waferrand stark gebogen und divergent, was zum Kanteneffekt führt. Dies führt zu erheblichen Unterschieden in der Plasmadichte und der Ionenbeschussenergie zwischen dem Waferrand und dem Mittelbereich. Der Fokusring ist um den Wafer herum angeordnet, um die physikalische und elektrische Grenze des Wafers effektiv anzuheben und die Plasmaverteilung am Rand neu zu formen. Dadurch wird das elektrische Feldprofil am Waferrand geglättet, ähnlich wie eine „steile Klippe“ in eine „sanfte Steigung“ umgewandelt wird. Durch diese Verbesserung entsteht eine gleichmäßigere Plasmahülle am Waferrand, die die Ionen so leitet, dass sie die gesamte Waferoberfläche, einschließlich der äußersten Chips, in einem vertikaleren und gleichmäßigeren Winkel bombardieren.

2. Schützt das elektrostatische Spannfutter (ESC) und dient als Prozesskammerkomponente

Plasmaumgebungen sind stark korrosiv. Ohne Schutz durch den Fokusring würde hochenergetisches Plasma direkt den elektrostatischen Chuck (ESC), der den Wafer hält, bombardieren und anätzen. Da ESCs in der Regel aus teuren Materialien wie Aluminiumoxidkeramik bestehen, sind die Kosten für den Austausch extrem hoch. Der Fokusring fungiert als austauschbares Verbrauchsmaterial als Opferkomponente, um wichtigere Geräteteile zu schützen und die damit verbundenen Kosten zu senken. Fokusringe bestehen üblicherweise aus Silizium, Quarz, Siliziumkarbid und anderen prozesskompatiblen Materialien. Durch die Erosion entstehende Partikel haben einen weitaus geringeren Einfluss auf den Prozess als metallische Verunreinigungen (z. B. Aluminium, Natrium), die von erodierten ESC-Materialien freigesetzt werden. Dadurch wird das Risiko einer Kammer- und Waferkontamination durch Partikel oder Reaktionsnebenprodukte effektiv reduziert und dadurch Produktfehler minimiert.

3. Kompensiert Schwankungen der Waferdicke

Die Oberseite des Fokusrings ist typischerweise so konzipiert, dass sie auf gleicher Höhe mit der Oberseite des Wafers ist. Dadurch wird ein gleichmäßiger Abstand von der oberen Elektrode sowohl zur Waferoberfläche als auch zur Fokusringoberfläche gewährleistet, wodurch ein gleichmäßiges elektrisches Feld über die gesamte Fläche entsteht und durch Höhenunterschiede verursachte elektrische Feldverzerrungen vermieden werden.

Der Fokusring wird während der Bearbeitung durch Plasma nach und nach dünner geätzt. Ein dünnerer Fokusring verursacht Prozessdrift: Wenn die Höhe des Fokusrings aufgrund von Erosion abnimmt, wird seine Fähigkeit, das elektrische Randfeld einzudämmen, schwächer und die Prozessleistung am Waferrand (z. B. Ätzrate, Profil) verschiebt sich allmählich. Aus diesem Grund muss der Fokusring je nach Prozessdurchsatz (z. B. akkumulierte HF-Stunden) regelmäßig ausgetauscht werden.

Verschiedene Ätzprozesse (Siliziumätzen, Oxidätzen, Metallätzen) können Fokusringe aus unterschiedlichen Materialien verwenden (z. B. monokristallines Silizium, Quarz,Siliziumkarbid, Keramik), um die Ätzraten anzupassen und Kontaminationen zu minimieren. In einigen fortschrittlichen Werkzeugen verfolgt die Advanced Process Control (APC)-Software die Nutzungsdauer des Fokusrings und kann Erosionseffekte durch Feinabstimmung der Prozessparameter (z. B. Leistung, Druck) ausgleichen, wodurch die Lebensdauer verlängert und gleichzeitig die Prozessstabilität aufrechterhalten wird.
