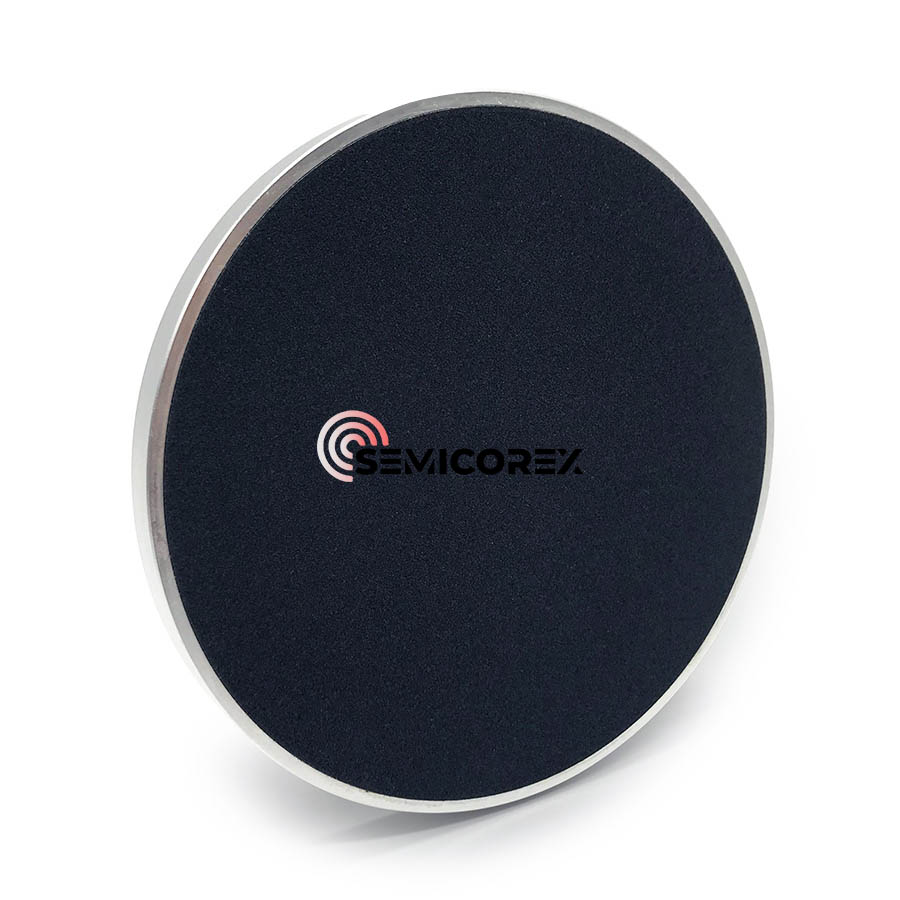

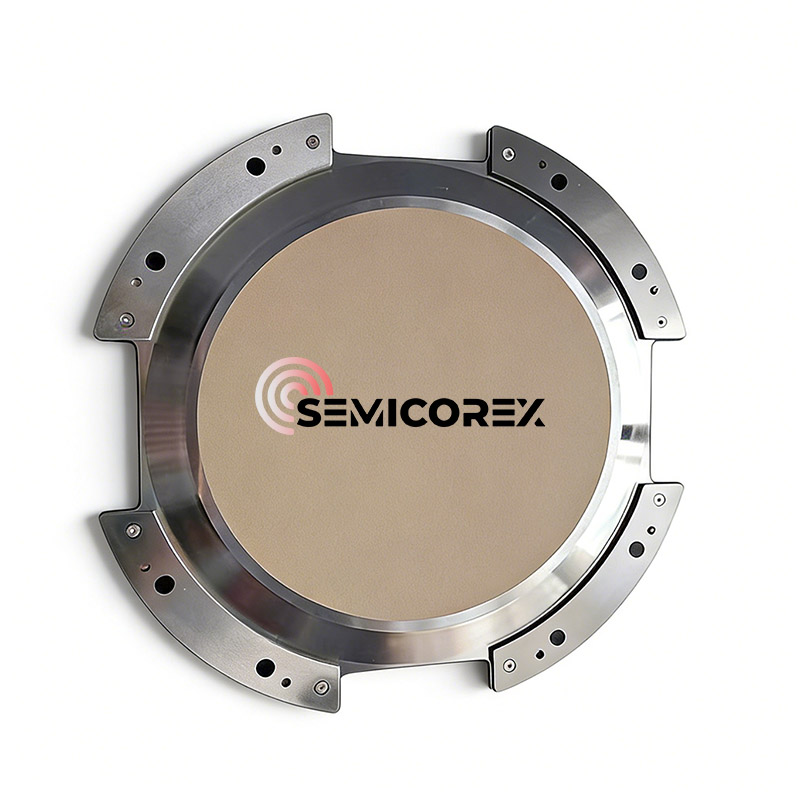

Keramik-Vakuumspannfutter

Keramik-Vakuumspannfuttersind Werkzeuge zum Spannen und Tragen von Halbleiterwafern bei der Halbleiterwaferherstellung. Sie zeichnen sich durch hohe Ebenheit und Parallelität, dichte und gleichmäßige Struktur, hohe Festigkeit, gute Luftdurchlässigkeit, gleichmäßige Adsorptionskraft und einfache Beschneidung aus. Sie eignen sich für Prozesse wie Ausdünnen, Schneiden, Schleifen, Reinigen und Bearbeiten bei der Herstellung von Halbleiterwafern und lösen effektiv viele Probleme wie Waferabdrücke, elektrostatische Aufschlüsselung von Chips und Partikelkontamination. In der Praxis erreichen sie eine extrem hohe Bearbeitungsqualität von Halbleiterwafern.

Rolle des Keramik-Vakuumspannfutters

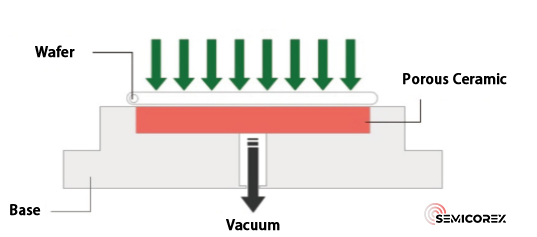

A Keramik-Vakuumspannfutterist eine hochpräzise Prozessvorrichtung, die auf dem Prinzip der Vakuumadsorption basiert. Es besteht hauptsächlich aus fortschrittlichen Keramikmaterialien wie Aluminiumoxid, Aluminiumnitrid oder Siliziumkarbid. Über präzise bearbeitete Vakuumkanäle oder poröse Strukturen auf seiner Adsorptionsoberfläche verbindet es sich mit einem externen Vakuumsystem, um ein gleichmäßiges Unterdruckfeld zu erzeugen.

In der High-End-Fertigung wie Halbleitern und Anzeigetafeln liegt der Kernwert von Keramik-Vakuumspannfuttern in ihrer Fähigkeit, herkömmliche mechanische Spannmethoden zu eliminieren. Sie nutzen nur eine gleichmäßig verteilte Adsorptionskraft und können ultradünne und ultrazerbrechliche Wafer oder Glassubstrate während des gesamten Prozesses ohne Kontakt oder Partikelkontamination festhalten. Gleichzeitig kann es dank seiner nanoskaligen Oberflächenebenheit, extrem hohen Steifigkeit und hervorragenden thermochemischen Stabilität eine nahezu perfekte Referenzoberfläche für die Positionierung des Werkstücks in rauen Prozessumgebungen bieten und so die Genauigkeit und Ausbeute kritischer Prozesse wie Fotolithographie, Inspektion und Schleifen sicherstellen.

Warum Keramik

In High-End-Fertigungsszenarien sind Spannfutter nicht einfach nur „Adsorptionswerkzeuge“, sondern vielmehr entscheidende Vorrichtungen, die direkt die Prozessstabilität und die Produktausbeute bestimmen. Unter den zahlreichen Materialien werden häufig Keramikmaterialien ausgewählt, was genau widerspiegelt, wie fortschrittliche Keramikmaterialien systematisch die Schwachstellen der Branche angehen. Aus ingenieurtechnischer Sicht lässt sich dies in „vier hohe“ Anforderungen zusammenfassen:

(1) Hohe Ebenheit und hohe Steifigkeit

Bei der Herstellung von Halbleitern und Displays sind die gehandhabten und verarbeiteten Siliziumwafer und Glassubstrate oft extrem dünn, mit einer Dicke von nur einigen zehn Mikrometern. Bei solchen Größenordnungen kann jede geringfügige Biegung, Vibration oder ungleichmäßige lokale Belastung zum Bruch oder zur Verformung des Wafers führen oder sogar die Ausrichtungsgenauigkeit kritischer Prozesse wie der Fotolithographie direkt beeinträchtigen.

Fortschrittliche Keramikmaterialien (wie Aluminiumoxid und Siliziumkarbid) können durch Präzisionssintern und hochpräzise Schleif- und Polierprozesse eine Ebenheit im Submikrometer- oder sogar Nanometerbereich erreichen. Gleichzeitig verleiht ihr hoher Elastizitätsmodul dem Spannfutter eine extrem hohe strukturelle Steifigkeit, wodurch nahezu keine Verformung bei der Vakuumadsorption gewährleistet wird und somit eine absolut stabile Referenzebene für den Prozess bereitgestellt wird.

(2) Hohe Sauberkeit und chemische Inertheit

In Werkstätten der Halbleiterfertigung gelten äußerst strenge Sauberkeitsanforderungen. Prozessvorrichtungen müssen nicht nur frei von Partikelverunreinigungen sein, sondern auch die Freisetzung von Metallionen verhindern und der wiederholten Einwirkung verschiedener Reinigungschemikalien standhalten.

Keramik hat als anorganisches, nichtmetallisches Material eine dichte und glatte Oberfläche, wodurch sie weniger anfällig für Partikelbildung ist. Darüber hinaus sind sie nicht magnetisch, enthalten keine migrationsfähigen Metallelemente und weisen eine äußerst hohe chemische Stabilität auf. Sie behalten ihre stabile Leistung in Umgebungen mit starken Säuren, starken Laugen und organischen Lösungsmitteln bei und eignen sich daher ideal für den langfristigen Einsatz in Reinraumprozessen auf hohem Niveau.

(3) Hohe Haltbarkeit und Langzeitstabilität

In automatisierten Produktionslinien, die rund um die Uhr in Betrieb sind, müssen Keramikfutter Tausende von Adsorptions- und Freisetzungszyklen überstehen und langfristigen Temperaturschwankungen und sogar Prozessumgebungen mit hohen Temperaturen standhalten. Dies stellt äußerst hohe Anforderungen an die Verschleißfestigkeit, Ermüdungsbeständigkeit und thermische Stabilität des Materials.

Im Vergleich zu Metallen oder Polymeren weisen Keramiken eine höhere Härte und Verschleißfestigkeit auf und ihr Wärmeausdehnungsverhalten ist stabil, wodurch sie weniger anfällig für Kriechen oder Leistungseinbußen sind. Seine Lebensdauer ist in der Regel deutlich länger als die von herkömmlichen Materialspannfuttern, bei geringerer Wartungs- und Austauschhäufigkeit, was es im Hinblick auf die Gesamtlebenszykluskosten wirtschaftlicher macht.

(4) Hochintegriertes funktionales Design

In fortgeschritteneren Halbleiterprozessen ist die Funktion von Keramikhaltern nicht mehr auf die Vakuumadsorption beschränkt. Beispielsweise können in Vakuumkammern, die zum Trockenätzen und zur Dünnschichtabscheidung (CVD/PVD) verwendet werden, herkömmliche Vakuumadsorptionslöcher die Atmosphäre und die Druckverteilung innerhalb der Kammer stören.

An diesem Punkt wird das „elektrostatische Spannfutter (ESC)“ zu einer Schlüssellösung. ESCs nutzen die elektrostatische Kraft, die von der dielektrischen Keramikschicht unter einem angelegten elektrischen Feld erzeugt wird, um Wafer zu adsorbieren. Dies vermeidet nicht nur die Beeinträchtigung der Prozessumgebung durch Vakuumlöcher, sondern integriert auch Heizungen und Kühlkanäle im Inneren des Chucks und ermöglicht so eine präzise Temperaturkontrolle des Wafers (von niedrigen Temperaturen bis über 500 °C), eine entscheidende Grundlage für die erfolgreiche Umsetzung fortschrittlicher Prozesse.

Anwendungsszenario

Keramikspannfutter werden häufig in High-End-Fertigungsbereichen wie Halbleitern, Anzeigetafeln, Photovoltaik und Präzisionsoptik eingesetzt.

In Halbleiterprozessen dienen sie als entscheidende Plattformen für Fotolithographie, Ätzen, Polieren und Inspektion. In der Display-Panel-Industrie bieten sie stabilen Halt und Transport für großformatige, ultradünne Glassubstrate. In der Photovoltaik-Zellenproduktion sorgen sie für den sicheren Umgang mit dünnen, fragilen Siliziumwafern beim Schneiden und Testen.

Ihr Kernwert liegt in der Bereitstellung einer Präzisionsbefestigungslösung für ultradünne, ultraflache und ultraspröde Werkstücke ohne mechanische Beanspruchung oder Partikelverunreinigung und bildet den Grundstein für die Gewährleistung hoher Ausbeute und Effizienz in der modernen Präzisionsfertigung.
