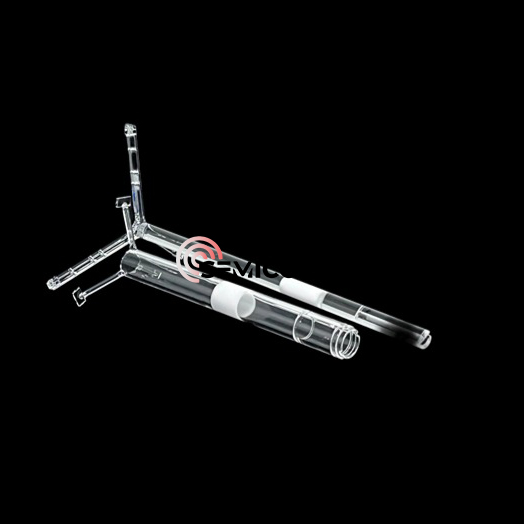

Quarz-Suszeptor-Unterstützung

In der anspruchsvollen Umgebung der Halbleiterfertigung liegt der Unterschied zwischen einer Charge mit hoher Ausbeute und einem kostspieligen Ausfall oft in der mikroskopischen Präzision der Waferpositionierung. Der Semicorex-Quarz-Suszeptor-Stützschaft (allgemein als epitaktischer Quarzschaft bezeichnet) dient als buchstäbliches Rückgrat der chemischen Gasphasenabscheidung (CVD) und der epitaktischen Wachstumsprozesse. Diese Komponente wurde entwickelt, um extremen Temperaturgradienten und chemischer Einwirkung standzuhalten, und ist für die flüssige, vertikale Bewegung und Rotation von Suszeptoren oder Waferträgern von entscheidender Bedeutung.

Die Rolle von Quarz in epitaktischen Prozessen

Der Epitaxieprozess erfordert Temperaturen, die oft über 1000 °C liegen, und eine Umgebung, die frei von auch nur der geringsten metallischen Verunreinigung ist. Standardmaterialien würden unter diesen Bedingungen versagen oder ausgasen. Unsere Quarz-Suszeptor-Unterstützung wird aus hochreinem synthetischem Quarzglas hergestellt und gewährleistet:

Außergewöhnliche thermische Stabilität:Hohe Temperaturschockbeständigkeit, verhindert Rissbildung bei schnellen Aufheiz- und Abkühlzyklen.

Chemische Inertheit:Reagiert nicht mit Vorläufergasen und Reinigungsmitteln und erhält so die Integrität des Halbleiterwafers.

Minimale Kontamination:Da der Verunreinigungsgrad in Teilen pro Million (ppm) gemessen wird, wird verhindert, dass die Atmosphäre mit unerwünschten Elementen „dotiert“ wird.

Kernfunktionen und technische Vorteile

Die Hauptfunktion des Quarz-Suszeptorträgers besteht darin, die vertikale und rotierende Bewegung des Suszeptors – der Platte, die den Halbleiterwafer hält – zu erleichtern.

1. Präzise vertikale Positionierung

In einem typischen Reaktor bestimmt der Abstand zwischen der Waferoberfläche und dem Gaseinlass die Gleichmäßigkeit des Films. Unsere Quarzwellen werden mit Toleranzen im Submillimeterbereich bearbeitet. Dadurch kann das Bewegungssteuerungssystem der Anlage den Suszeptor mit absoluter Wiederholgenauigkeit anheben oder absenken und so sicherstellen, dass jeder Wafer in einem Produktionslauf die gleiche Gasflussdynamik erfährt.

2. Nahtlose Bewegung und Übertragung

Die Effizienz in der Großserienfertigung (HVM) hängt von der Geschwindigkeit der Waferhandhabung ab. Die blechartige Bauweise und die verstärkten Strukturrippen des Stützschaftes sorgen dafür, dass dieser das Gewicht von schwerem Graphit oder schwerem Graphit tragen kannMit Siliziumkarbid (SiC) beschichtete Suszeptorenohne sich zu beugen oder zu vibrieren. Diese Stabilität ist für den schnellen Probentransfer zwischen verschiedenen Verarbeitungskammern oder Arbeitsstationen unerlässlich und minimiert Ausfallzeiten.

3. Optimierte Wärmedämmung

Während der Suszeptor heiß sein muss, müssen die darunter liegenden mechanischen Komponenten oft kühler bleiben.Quarzwirkt als natürlicher Wärmeisolator. Die hohle, rohrartige Struktur der Welle reduziert den Wärmeleitungspfad und schützt so den Motor und die Vakuumdichtungen am Boden des Reaktors.
