Halbleiterofenreaktor

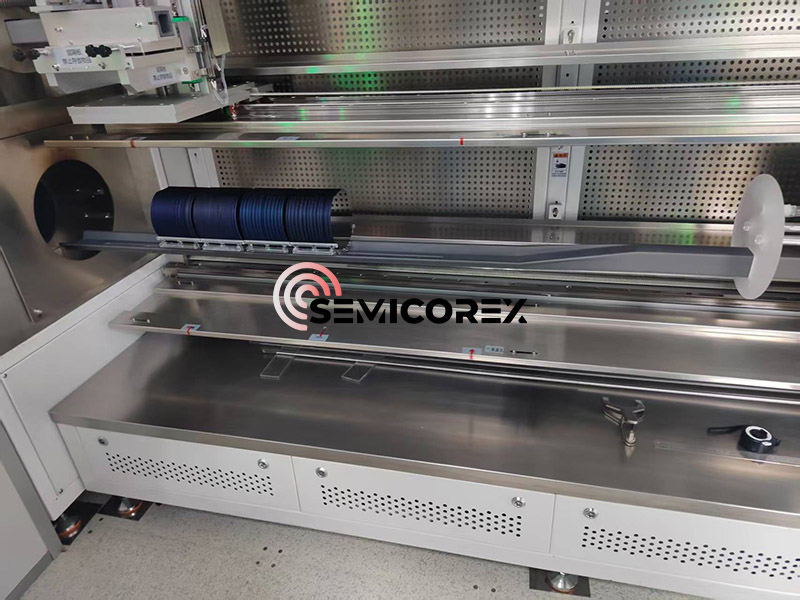

Halbleiterofenreaktoren sind Kerngeräte in Halbleiterherstellungsprozessen und werden hauptsächlich für kritische Prozesse wie thermische Oxidation, Diffusion, Glühen und chemische Gasphasenabscheidung verwendet. Ein typisches Ofensystem (horizontaler/vertikaler Diffusionsofen) besteht hauptsächlich aus den folgenden Kernkomponenten: einem Heizsystem, einem Temperaturkontrollsystem, einem Transportsystem, einem Gasflusskontrollsystem (MFC) und einem Abgasabgassystem.

Aus gesamtarchitektonischer Sicht werden Hochtemperaturöfen in horizontale und vertikale Typen unterteilt, die durch die Position des Quarzrohrs und der Heizkomponenten innerhalb des Systems bestimmt werden. Ein Hochtemperaturofen umfasst im Allgemeinen fünf Grundkomponenten: ein Steuerungssystem, ein Prozessofenrohr, ein Gaszufuhrsystem, ein Gasabgassystem und ein Beladungssystem. Das Steuerungssystem besteht aus einem Computer, der mit mehreren Mikrocontrollern verbunden ist und für die präzise Steuerung des gesamten Prozesses verantwortlich ist.

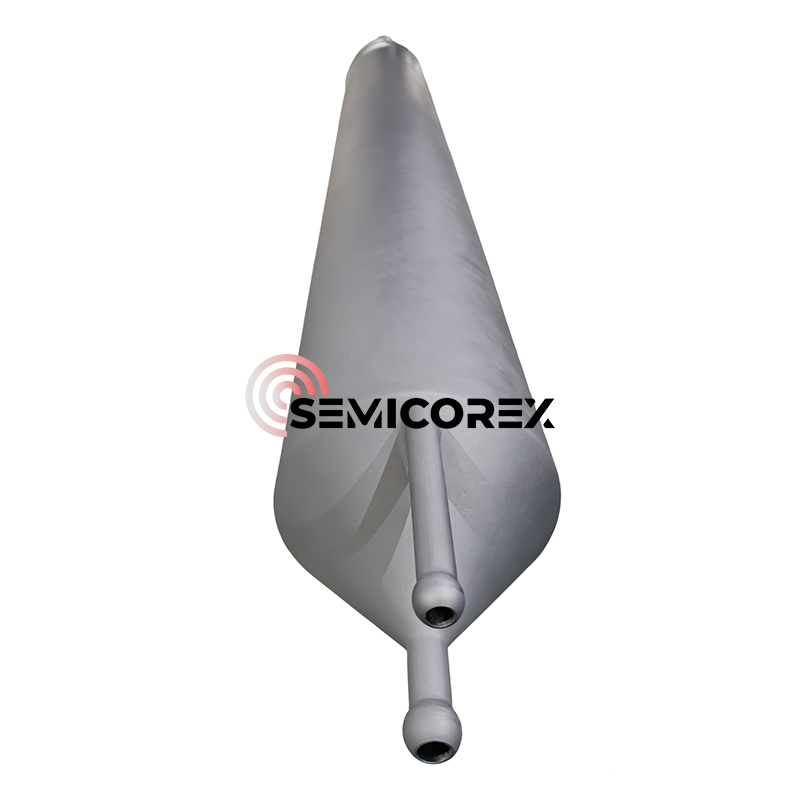

In Bezug auf die Materialauswahl umfassen Ofenrohrmaterialien in erster LinieQuarz(hochtemperatur- und korrosionsbeständig),Aluminiumoxid (Al₂O₃), Siliziumkarbid (SiC), oder Metalllegierungen (wie Inconel). Die Heizelemente des Heizsystems verwenden typischerweise Widerstandsdrähte (wie Kanthal, MoSi₂), Siliziumkarbidstäbe (SiC) oder Infrarotheizungen. Die Heizzone kann als Einzeltemperaturzone oder als Mehrtemperaturzone ausgelegt sein, um eine präzise Temperaturregelung zu erreichen. Das Temperaturkontrollsystem verwendet Thermoelemente (K-Typ, S-Typ) zur Überwachung der Temperatur in Echtzeit und erreicht durch einen PID-Regler eine Temperaturkontrollgenauigkeit von ±1℃ oder nutzt eine programmierbare SPS-Temperaturkontrolle.

Prozessparameterbereich und anwendbare Materialien

Temperaturparameterbereich: Der Temperaturbereich variiert je nach Prozess. Der Prozesstemperaturbereich des Standardheizgeräts beträgt 300–1100 °C und der des Niedertemperaturofens 250–500 °C. Typische Prozesstemperaturen liegen bei 400–1100 °C, wobei Oxidations- und Diffusionsprozesse typischerweise bei 800–1100 °C, LPCVD-Prozesse bei 500–800 °C und Glühprozesse bei 400–500 °C liegen.

Beim epitaktischen Wachstum werden Siliziumwafer in einem Epitaxieofen auf etwa 1200 °C erhitzt. Verdampftes Siliziumtetrachlorid (SiCl₄) und Trichlorsilan (SiHCl₃) werden in den Ofen gegeben, um epitaktisches Wachstum auf der Waferoberfläche zu induzieren.

Der am weitesten verbreitete thermische Oxidationsprozess umfasst einen Prozess, der bei hohen Temperaturen von 800–1200 °C durchgeführt wird, um eine dünne, gleichmäßige Siliziumdioxidschicht zu bilden. Abhängig von den für die Oxidationsreaktion verwendeten Gasen kann die thermische Oxidation nass oder trocken erfolgen.

Anwendbare Materialsysteme: Ofenrohrprozesse eignen sich für eine Vielzahl von Halbleitermaterialien, darunter Silizium (Si), Siliziumgermanium (SiGe) und Quarz. Bei SiGe-Prozessen ist die CVD-Methode der gängige Prozess. Durch Erhitzen des Siliziumsubstrats und Einbringen einer Mischung aus SiH₄- und GeH₄-Gasen zersetzt sich die Silizium-Germanium-Schicht und scheidet sich bei hohen Temperaturen (500–800 °C) ab, was eine präzise Kontrolle der Germanium-Dotierungskonzentration und der Dicke der Epitaxieschicht erfordert.

Semicorex liefert hochwertige, maßgeschneiderte Ofenkomponenten. Unsere Produkte sind so konzipiert, dass sie überragende thermische Stabilität, längere Lebensdauer und außergewöhnliche Prozesskonsistenz bieten. Für maßgeschneiderte Lösungen oder zusätzliche technische Informationen wenden Sie sich bitte an unser Engineering-Team.
