Kurze Einführung in das schnelle thermische Ausheilen

Rapid Thermal Annealing (abgekürzt RTA oder RTP) ist eine schnelle thermische Verarbeitungstechnologie in der Halbleiterfertigung. Sein Kernprinzip besteht darin, die Waferoberfläche mithilfe einer hochintensiven Strahlungswärmequelle (wie Halogenlampen, Laser, Blitzlampen usw.) schnell zu erhitzen und den Wafer in extrem kurzer Zeit (Sekunden oder Millisekunden) auf die angestrebte hohe Temperatur zu erhitzen, gefolgt von einem schnellen Abkühlprozess.

Hauptarten von Glühprozessen

Aufgrund der Nachfrage nach immer kürzeren Glühzeiten in fortschrittlichen Fertigungsknoten wurde ein umfassendes Portfolio an Glühtechnologien entwickelt, bei denen die Verarbeitungszeit sukzessive von Sekunden auf Millisekunden und weiter auf Mikrosekunden reduziert wird.

1. Schnelles thermisches Glühen einweichen

Traditionelles RTA-Verfahren mit 1–30 Sekunden Verweilzeit bei Spitzentemperatur.

2. Spike schnelles thermisches Ausglühen

Die Wafer erreichen ihre Spitzentemperatur (~1050 °C) nach einer vernachlässigbaren Verweildauer von weniger als einer Sekunde, bevor sie sofort abkühlen. der gängige Prozess für die Bildung ultraflacher Verbindungen.

3. Blitzlampenglühen

Intensive Blitze im Millisekundenbereich von Bogenlampen erwärmen augenblicklich nur die Waferoberfläche, während das gesamte Substrat kühl bleibt.

4.Laserspitzenglühen

Der scannende Laserstrahl liefert eine lokalisierte Erwärmung im Mikrosekunden- bis Millisekundenbereich, die auf die oberste Siliziumschicht beschränkt ist. Es bietet das niedrigste Wärmebudget, die höchste Dotierstoffaktivierungseffizienz und möglichst flache Übergänge.

---

Warum ist nach der Ionenimplantation ein schnelles thermisches Ausheilen erforderlich?

Bei der Ionenimplantation handelt es sich um einen aggressiven Bombardierungsprozess, bei dem hochenergetische Ionen auf Siliziumwafer treffen, bis sie vollständig dotiert sind. Dies führt zu schweren Schäden am Wafer und führt zu zwei kritischen Defekten, die nur durch den Ausheilprozess behoben werden können.

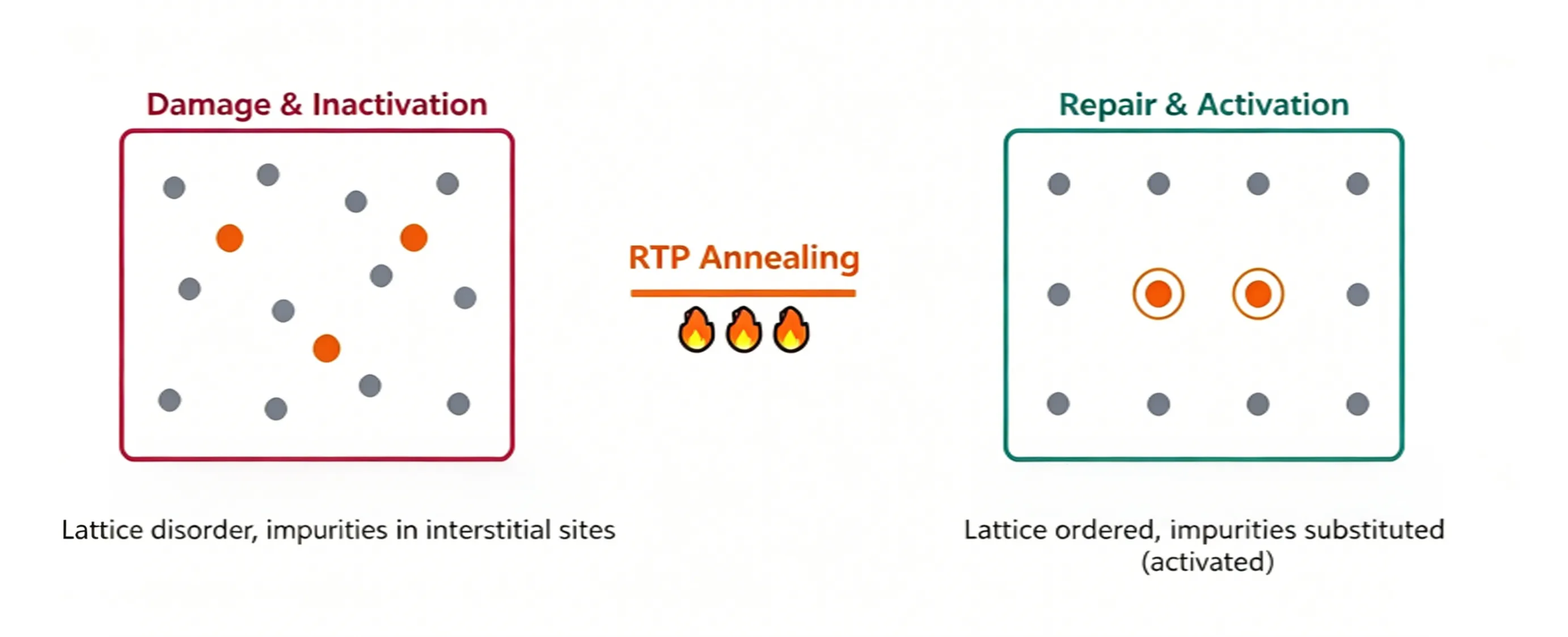

1. Dotierstoffe besetzen ungeeignete Gitterplätze

Damit Dotierstoffatome (Bor, Phosphor, Arsen) freie Ladungsträger (Löcher oder Elektronen) erzeugen können, müssen sie Substitutionsgitterplätze besetzen und native Siliziumatome ersetzen. Unmittelbar nach der Implantation bleiben die meisten Dotierstoffe jedoch an Zwischengitterpositionen hängen. Diese interstitiellen Dotierstoffe sind elektrisch inaktiv und können keine Ladungsträger zur Leitung beitragen. Durch das Tempern wird thermische Energie bereitgestellt, um interstitielle Dotierstoffe zur Migration zu Substitutionsstellen anzutreiben und so eine echte „Dotierstoffaktivierung“ zu erreichen und sie in funktionelle Donatoren oder Akzeptoren umzuwandeln. Die Dotierstoffaktivierungsrate bestimmt direkt den Schichtwiderstand der dotierten Schicht.

2. Gitterstruktur ist stark beschädigt

Eine hochdosierte Ionenimplantation stört das geordnete Kristallgitter auf der Waferoberfläche und kann sogar zu Amorphisierung führen: Das ursprünglich gut ausgerichtete einkristalline Silizium verwandelt sich in eine ungeordnete glasartige amorphe Siliziumschicht. Durch Tempern kann diese amorphe Siliziumschicht wieder zu einem Einkristall heranwachsen, wobei das intakte darunter liegende Silizium als Vorlage dient. Dieser Prozess wird als Festphasen-Epitaxie-Rekristallisation (SPER) bezeichnet.

Warum muss der Glühvorgang „schnell“ erfolgen?

Wenn eine Hochtemperaturbehandlung zwingend erforderlich ist, warum nicht herkömmliche Öfen für längeres Erhitzen anstelle einer schnellen thermischen Glühbehandlung verwenden? Der Grund dafür ist, dass hohe Temperaturen nicht nur Verunreinigungen aktivieren, sondern auch dazu führen, dass sie nach innen diffundieren, wodurch die Verbindung tiefer wird. Fortschrittliche Halbleiterbauelemente erfordern ultraflache Übergänge (Ultra-Shallow Junctions, USJ). Je flacher der Übergang, desto besser.

Der Diffusionsabstand des Dotierstoffs wird durch das thermische Budget bestimmt, definiert durch die Formel:

Diffusionslänge ≈ √(D · t), D ∝ exp(−Eₐ/kT)

D = Dotierstoff-Diffusionskoeffizient (steigt exponentiell mit der Temperatur)

t = Verweilzeit bei hoher Temperatur

Höhere Temperaturen und längere thermische Verweilzeiten führen beide zu tieferen Übergängen, was zu einem grundlegenden Kompromiss führt: Für eine vollständige Dotierstoffaktivierung ist eine ausreichend hohe Temperatur erforderlich, es ist jedoch eine minimale Heizdauer erforderlich, um eine Vertiefung der Übergänge zu unterdrücken.

Die einzig praktikable Lösung ist ein schnelles Erhöhen der Spitzentemperatur und anschließendes sofortiges Abkühlen, wodurch die Einwirkung hoher Temperaturen auf ein ultrakurzes Zeitfenster begrenzt wird. Dies ist der Hauptvorteil des schnellen thermischen Glühens gegenüber der herkömmlichen Ofenwärmebehandlung: Temperaturzyklen im Sekunden- oder sogar Millisekundenbereich minimieren das gesamte Wärmebudget.

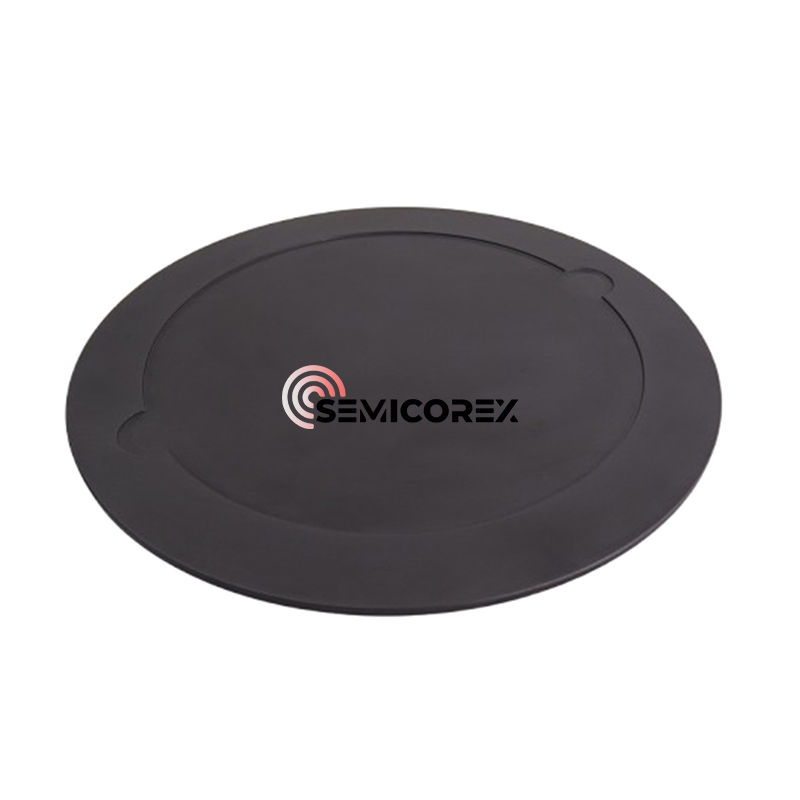

Semicorex bietet hohe QualitätRTP/RTA-Waferträgerbasierend auf den Bedürfnissen der Kunden. Wenn Sie Fragen haben oder weitere Informationen benötigen, zögern Sie bitte nicht, mit uns Kontakt aufzunehmen.
