Detaillierte Erläuterung der Halbleiter-CVD-SiC-Prozesstechnologie (Teil I)

I. Überblick über die Prozesstechnologie der chemischen Gasphasenabscheidung (CVD) von Siliziumkarbid (Sic).

Bevor wir uns mit der Prozesstechnologie der chemischen Gasphasenabscheidung (CVD) für Siliziumkarbid (Sic) befassen, werfen wir zunächst einen Blick auf einige grundlegende Kenntnisse über die „chemische Gasphasenabscheidung“.

Die chemische Gasphasenabscheidung (CVD) ist eine häufig verwendete Technik zur Herstellung verschiedener Beschichtungen. Dabei werden gasförmige Reaktanten unter geeigneten Reaktionsbedingungen auf einer Substratoberfläche abgeschieden, um einen gleichmäßigen dünnen Film oder eine gleichmäßige Beschichtung zu bilden.

CVD-Siliziumkarbid (Sic)ist ein Vakuumabscheidungsverfahren zur Herstellung hochreiner Feststoffmaterialien. Dieses Verfahren wird häufig in der Halbleiterfertigung eingesetzt, um dünne Filme auf Waferoberflächen zu bilden. Beim CVD-Verfahren zur Herstellung von Siliziumkarbid (Sic) wird das Substrat einem oder mehreren flüchtigen Vorläufern ausgesetzt. Diese Vorläufer unterliegen einer chemischen Reaktion auf der Substratoberfläche und scheiden die gewünschte Siliziumkarbid-Ablagerung (Sic) ab. Zu den zahlreichen Methoden zur Herstellung von Siliziumkarbid (SiC)-Materialien gehört die chemische Gasphasenabscheidung (CVD), die Produkte mit hoher Gleichmäßigkeit und Reinheit erzeugt und eine gute Prozesskontrollierbarkeit bietet.

CVD-abgeschiedene Siliziumkarbid-Materialien (SiC) verfügen über eine einzigartige Kombination hervorragender thermischer, elektrischer und chemischer Eigenschaften, was sie ideal für Anwendungen in der Halbleiterindustrie macht, die Hochleistungsmaterialien erfordern. CVD-abgeschiedene SiC-Komponenten werden häufig in Ätzgeräten, MOCVD-Geräten, Si-Epitaxiegeräten, SiC-Epitaxiegeräten und Geräten für die schnelle thermische Verarbeitung verwendet.

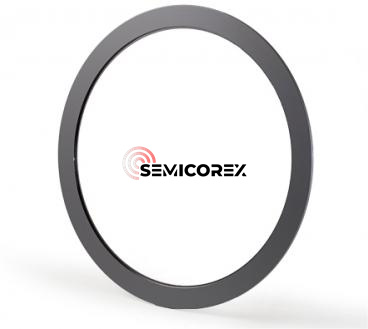

Insgesamt sind Ätzgerätekomponenten das größte Segment des Marktes für CVD-abgeschiedene SiC-Komponenten. Aufgrund der geringen Reaktivität und Leitfähigkeit von CVD-abgeschiedenem SiC gegenüber chlor- und fluorhaltigen Ätzgasen ist es ein ideales Material für Komponenten wie Fokussierungsringe in Plasmaätzanlagen. In Ätzgeräten werden Komponenten fürchemische Gasphasenabscheidung (CVD) Siliziumkarbid (SiC)Dazu gehören Fokussierringe, Gassprühköpfe, Tabletts und Kantenringe. Am Beispiel des Fokussierrings handelt es sich um eine entscheidende Komponente, die außerhalb des Wafers platziert ist und in direktem Kontakt mit diesem steht. Durch Anlegen einer Spannung an den Ring wird das durch ihn hindurchströmende Plasma auf den Wafer fokussiert, wodurch die Gleichmäßigkeit der Verarbeitung verbessert wird. Traditionell bestehen Fokussierungsringe aus Silizium oder Quarz. Mit der fortschreitenden Miniaturisierung integrierter Schaltkreise nehmen der Bedarf und die Bedeutung von Ätzprozessen bei der Herstellung integrierter Schaltkreise ständig zu. Die Leistung und Energie des Ätzplasmas werden kontinuierlich verbessert, insbesondere bei kapazitiv gekoppelten Plasmaätzgeräten, bei denen eine höhere Plasmaenergie erforderlich ist. Daher werden immer häufiger Fokussierungsringe aus Siliziumkarbid eingesetzt.

Einfach ausgedrückt: Bei der chemischen Gasphasenabscheidung (CVD) von Siliziumkarbid (SiC) handelt es sich um Siliziumkarbidmaterial, das durch einen chemischen Gasphasenabscheidungsprozess hergestellt wird. Bei dieser Methode reagiert ein gasförmiger Vorläufer, der typischerweise Silizium und Kohlenstoff enthält, in einem Hochtemperaturreaktor, um einen Siliziumkarbidfilm auf einem Substrat abzuscheiden. Durch chemische Gasphasenabscheidung (CVD) hergestelltes Siliziumkarbid (SiC) wird wegen seiner hervorragenden Eigenschaften geschätzt, darunter hohe Wärmeleitfähigkeit, chemische Inertheit, mechanische Festigkeit sowie Beständigkeit gegen Temperaturschock und Abrieb. Diese Eigenschaften machen CVD-SiC ideal für anspruchsvolle Anwendungen wie die Halbleiterfertigung, Luft- und Raumfahrtkomponenten, Panzerungen und Hochleistungsbeschichtungen. Das Material weist unter extremen Bedingungen eine außergewöhnliche Haltbarkeit und Stabilität auf und gewährleistet so seine Wirksamkeit bei der Verbesserung der Leistung und Lebensdauer fortschrittlicher Technologien und Industriesysteme.

II. Grundlegender Prozess der chemischen Gasphasenabscheidung (CVD)

Chemische Gasphasenabscheidung (CVD) ist ein Prozess, der Materialien von der Gasphase in eine feste Phase umwandelt und zur Bildung dünner Filme oder Beschichtungen auf einer Substratoberfläche verwendet wird. Der grundlegende Prozess der Gasphasenabscheidung ist wie folgt:

1. Untergrundvorbereitung:

Wählen Sie ein geeignetes Substratmaterial und führen Sie eine Reinigung und Oberflächenbehandlung durch, um sicherzustellen, dass die Substratoberfläche sauber, glatt und gut haftend ist.

2. Reaktive Gasvorbereitung:

Bereiten Sie die erforderlichen reaktiven Gase oder Dämpfe vor und leiten Sie sie über ein Gasversorgungssystem in die Abscheidungskammer ein. Reaktive Gase können organische Verbindungen, metallorganische Vorläufer, Inertgase oder andere gewünschte Gase sein.

3. Abscheidungsreaktion:

Unter den eingestellten Reaktionsbedingungen beginnt der Aufdampfprozess. Die reaktiven Gase reagieren chemisch oder physikalisch mit der Substratoberfläche und bilden eine Ablagerung. Dies kann je nach verwendeter Abscheidungstechnik eine thermische Zersetzung in der Dampfphase, eine chemische Reaktion, Sputtern, epitaktisches Wachstum usw. sein.

4. Steuerung und Überwachung:

Während des Abscheidungsprozesses müssen wichtige Parameter in Echtzeit gesteuert und überwacht werden, um sicherzustellen, dass der erhaltene Film die gewünschten Eigenschaften aufweist. Dazu gehören Temperaturmessung, Druckkontrolle und Regulierung der Gasdurchflussrate, um die Stabilität und Konsistenz der Reaktionsbedingungen aufrechtzuerhalten.

5. Abschluss der Abscheidung und Verarbeitung nach der Abscheidung

Sobald die vorgegebene Abscheidungszeit oder -dicke erreicht ist, wird die Zufuhr von Reaktivgas gestoppt und der Abscheidungsprozess beendet. Anschließend wird bei Bedarf eine geeignete Nachbearbeitung durchgeführt, wie z. B. Glühen, Strukturanpassung und Oberflächenbehandlung, um die Leistung und Qualität des Films zu verbessern.

Es ist zu beachten, dass der konkrete Aufdampfprozess je nach verwendeter Abscheidungstechnologie, Materialart und Anwendungsanforderungen variieren kann. Der oben beschriebene Grundprozess deckt jedoch die meisten gängigen Schritte bei der Gasphasenabscheidung ab.
