Keramik-Vakuumspannfutter

Keramik-Vakuumspannfutterbestehen aus porösen Keramikmaterialien mit gleichmäßiger Porengrößenverteilung und interner Verbindung. Nach dem Schleifen ist die Oberfläche glatt und zart mit guter Ebenheit. Sie werden häufig bei der Herstellung von Halbleiterwafern wie Silizium, Saphir und Galliumarsenid verwendet.

Ein Vakuumspannfutter aus poröser Keramik ist eine Plattform, die Werkstücke nach dem Prinzip der Vakuumadsorption fixiert. Der Vakuumübertragungsteil des Spannfutters ist eine poröse Keramikplatte, die in ein versenktes Loch in der Basis passt. Sein Umfang ist mit der Basis verbunden und abgedichtet, die aus Präzisionskeramik oder Metall gefertigt ist. Durch die Kombination einer Metall- oder Keramikbasis mit einer speziellen porösen Keramik und durch die Konstruktion präziser interner Luftkanäle wird Unterdruck auf das Spannfutter ausgeübt, wodurch das Werkstück reibungslos und sicher am Spannfutter befestigt werden kann.

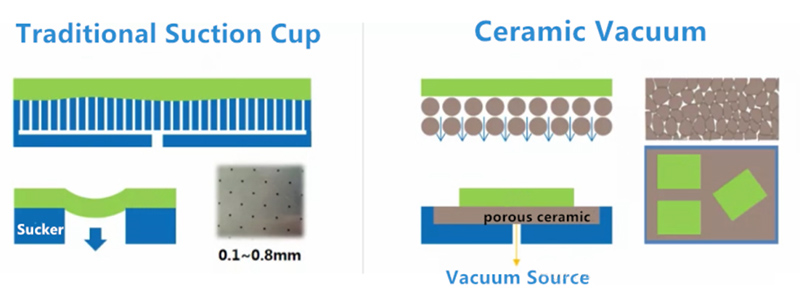

Keramik-Vakuumspannfutter vs. herkömmliches Metallspannfutter

Herkömmliche Metallspannfutter haben eine ungleichmäßige Saugkraft, neigen bei dünnen Materialien zu Verformungen, haben keine antistatischen Eigenschaften und sind aufgrund ihrer geringen Härte anfällig für Verschleiß. Keramik-Vakuumspannfutter hingegen eignen sich für dünne Teile, bieten antistatische Eigenschaften und sind verschleißfest und korrosionsbeständig.

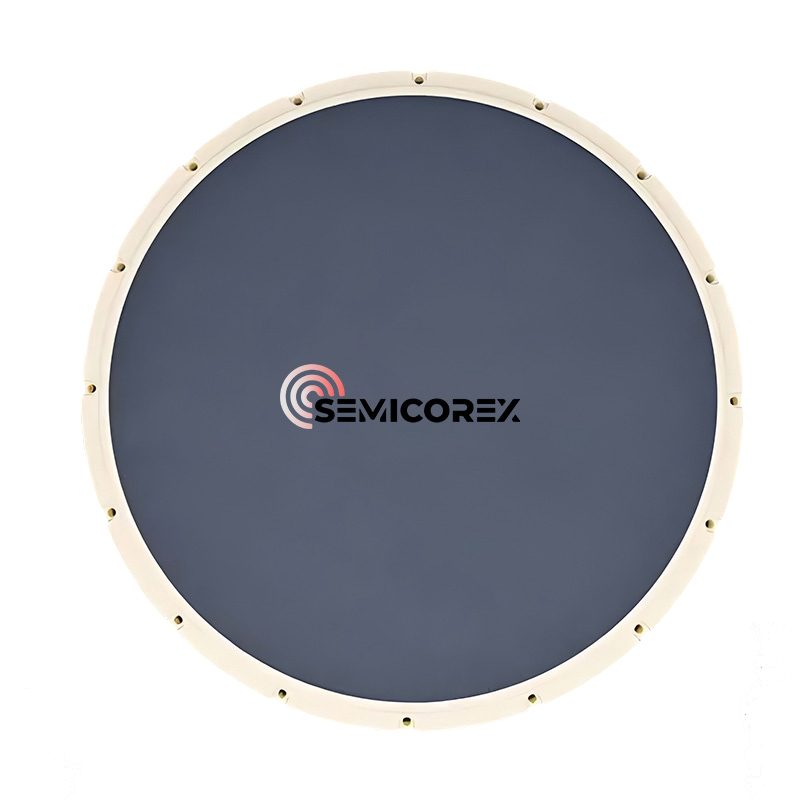

Die Struktur vonKeramik-Vakuumspannfutter

Der Vakuumsauger besteht im Allgemeinen aus zwei Teilen, dem Hauptkörper und der Basis. Der Hauptkörper ist die poröse Keramikscheibe, die den Hauptfunktionsbereich darstellt. Es besteht im Allgemeinen aus poröser Keramik wie porösem Siliziumkarbid, porösem Aluminiumoxid und anderen Materialien. Unterschiedliche Materialien und Reinheiten entsprechen unterschiedlichen Farben. Im Inneren befindet sich ein Durchgangsdesign, um Luftdruck hinzuzufügen, sodass auf der Oberfläche des Spannfutters ein Unterdruck entsteht, der das Objekt ansaugt. Die Basis dient hauptsächlich zur Unterstützung des Hauptkörpers. Aufgrund der Materialeigenschaften sind poröse Keramiken relativ spröde und leicht zu brechen. Das Hinzufügen einer Basis ist für die Verwendung des Spannfutters von Vorteil. Die Basis besteht im Allgemeinen aus Edelstahl, Aluminiumlegierung, Aluminiumoxid, Siliziumkarbidkeramik usw. Verschiedene Materialien haben unterschiedliche Ebenheit und Gewicht.

Semicorex bietet hohe Qualitätmaßgeschneiderte Vakuumspannfutter. Wenn Sie Fragen haben oder weitere Informationen benötigen, zögern Sie bitte nicht, mit uns Kontakt aufzunehmen.
