Was ist Wafer-Bonding-Technologie?

WaferBonden ist eine lebenswichtige Technologie in der Halbleiterfertigung. Es nutzt physikalische oder chemische Methoden, um zwei glatte und saubere Wafer miteinander zu verbinden, um bestimmte Funktionen zu erfüllen oder den Halbleiterherstellungsprozess zu unterstützen.   Es handelt sich um eine Technologie zur Förderung der Entwicklung der Halbleitertechnologie hin zu hoher Leistung, Miniaturisierung und Integration und wird häufig bei der Herstellung von mikroelektromechanischen Systemen (MEMS), nanoelektromechanischen Systemen (NEMS), Mikroelektronik und Optoelektronik eingesetzt.

Wafer-Bonding-Technologien werden in temporäres Bonden und permanentes Bonden unterteilt.

Temporäre Verklebungist ein Prozess, der zur Reduzierung von Risiken bei der Verarbeitung ultradünner Wafer verwendet wird, indem dieser vor dem Dünnen mit einer Trägeroberfläche verbunden wird, um eine mechanische Unterstützung (jedoch keine elektrische Verbindung) bereitzustellen. Nachdem die mechanische Unterstützung abgeschlossen ist, ist ein Debonding-Prozess mittels thermischer, Laser- und chemischer Methoden erforderlich.

Dauerhafte Verklebungwird in fortschrittlichen Verpackungsprozessen wie TSV, HBM verwendet.

2. Direkte Verklebung mit einer Zwischenschicht

1)Fusionsbindungwird in der SOI-Wafer-Herstellung, MEMS, Si-Si oder SiO₂-SiO₂-Bonding eingesetzt.

2)Hybridverklebungwird in fortschrittlichen Verpackungsprozessen wie TSV, HBM verwendet.

3)Anodisches Bondenwird in Anzeigetafeln und MEMS verwendet.

2. Direkte Verklebung mit einer Zwischenschicht

1)Glaspastenverklebungwird in Anzeigetafeln und MEMS verwendet.

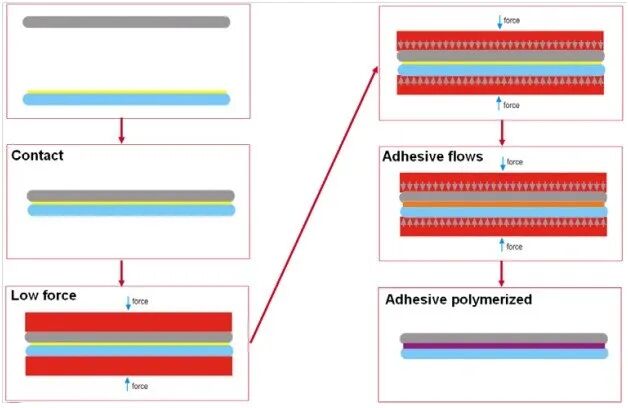

2)Klebeverbindungwird im Wafer-Level-Packaging (MLP) eingesetzt.

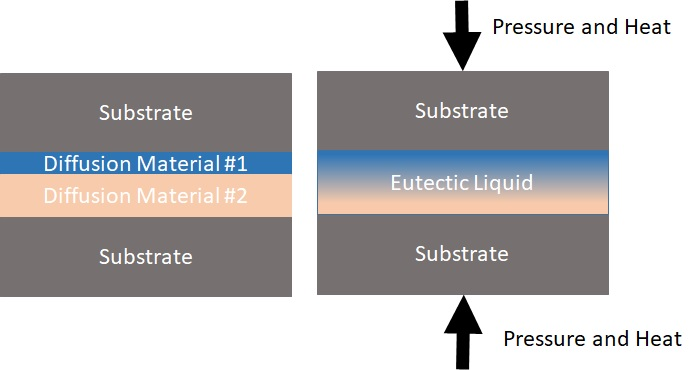

3)Eutektische Bindungwird in MEMS-Verpackungen und optoelektronischen Geräten verwendet.

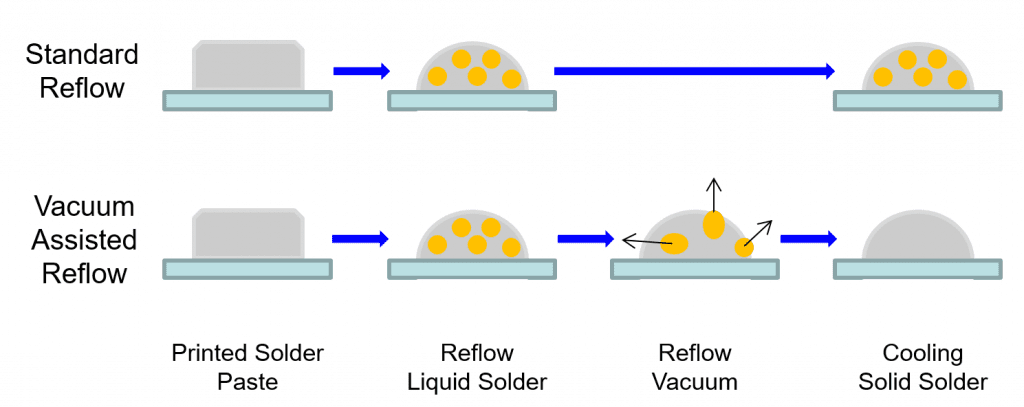

4)Reflow-Lötenwird beim WLP- und Micro-Bump-Bonding eingesetzt.

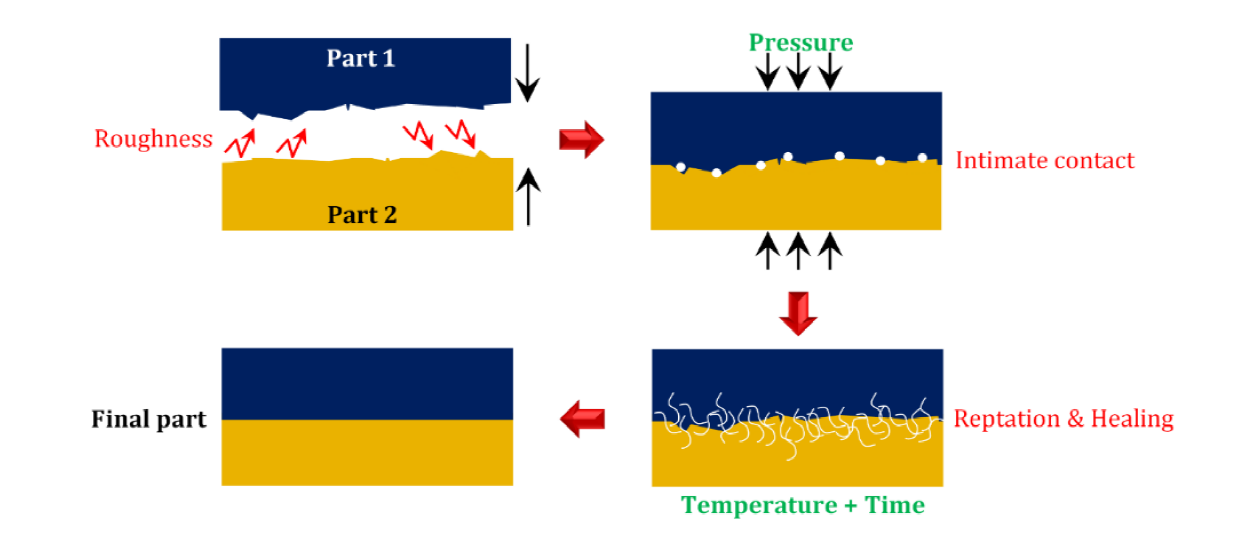

5)Thermokompressionsklebung von Metallenwird beim HBM-Stacking, COWOS, FO-WLP verwendet.
