Die hochreinen dreiblättrigen Graphittiegel von Semicorex verfügen über eine innovative, spannungsentlastende Architektur, die darauf ausgelegt ist, die Kristallwachstumsausbeute in extremen thermischen Halbleiterumgebungen zu maximieren. Semicorex liefert weltweit erstklassige Halbleitermateriallösungen und versorgt fortschrittliche Industrien mit präzisionsgefertigten Graphit- und Keramikkomponenten, unterstützt durch eine zuverlässige globale Logistik.*

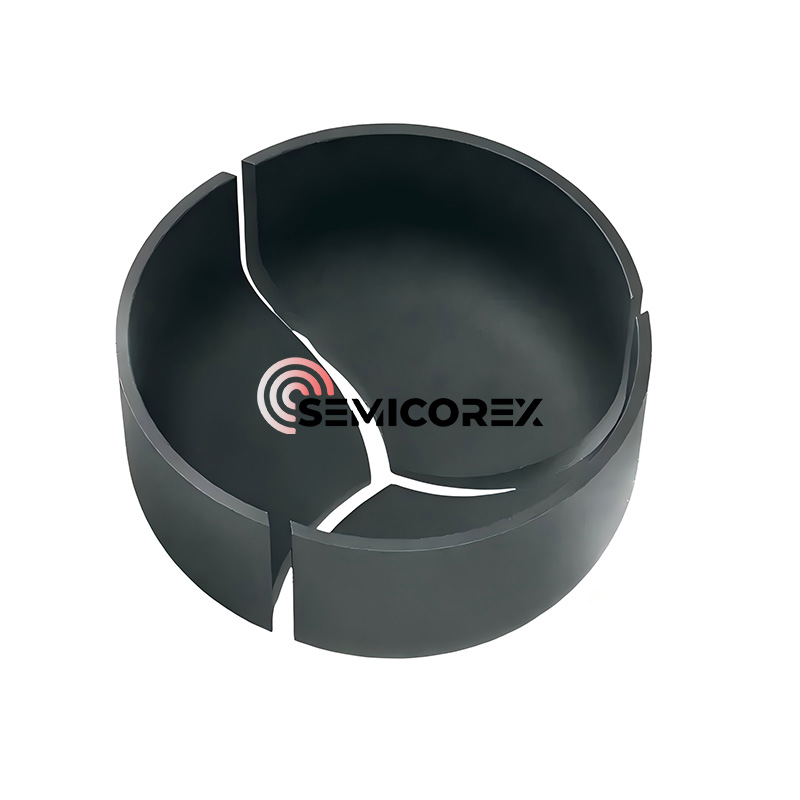

Der dreiblättrige Graphittiegel von Semicorex (auch bekannt als dreiteiliger oder segmentierter Graphittiegel) stellt einen bedeutenden technischen Fortschritt bei der thermischen Verarbeitung fortschrittlicher Halbleitermaterialien dar. Dieses aus ultrahochreinem isostatischem Graphit präzisionsgefertigte Spezialgefäß ist sorgfältig darauf ausgelegt, den extremen thermischen und chemischen Umgebungen des Kristallwachstums der nächsten Generation standzuhalten, insbesondere für die Sublimation von Siliziumkarbid (SiC) mittels physikalischem Dampftransport (PVT) und die Herstellung monokristalliner Siliziumbarren.
Im Gegensatz zu herkömmlichen einteiligen monolithischen Tiegeln bietet die innovative dreiblättrige Segmentarchitektur eine hervorragende mechanische Entlastung und ermöglicht es dem Tiegel, sich bei schnellen thermischen Zyklen gleichmäßig auszudehnen und zusammenzuziehen, ohne dass die wachsende Kristallmatrix reißt oder belastet wird.
1. Stressabbauende Drei-Blütenblatt-Architektur
Das charakteristische geteilte Design mit drei Segmenten wurde entwickelt, um ein häufiges Problem der Branche zu lösen:Nichtübereinstimmung der Wärmeausdehnung. Während der extremen Aufheiz- und Abkühlphasen der Halbleiterkristallisation treten in monolithischen Tiegeln häufig örtliche Spannungen auf, die zu strukturellen Verformungen oder vorzeitigem Ausfall führen. Die ineinandergreifende dreiblättrige Struktur bietet eine kontrollierte mikroskopische Biegung, reduziert die thermische Belastung erheblich, eliminiert das Risiko von Rissen im Tiegel und verlängert die Lebensdauer der Komponente.
2. Ultrahochreines Kohlenstoffsubstrat
Kontamination ist der ultimative Feind des ertragsstarken Halbleiterwachstums. Unsere dreiblättrigen Tiegel werden strengen chemischen und thermischen Reinigungsprozessen unterzogen, um den Asche- und Spurenmetallgehalt zu reduzierenweniger als 5 ppm. Dies sorgt für eine außergewöhnlich saubere Umgebung im Ofen, verhindert die Diffusion flüchtiger Verunreinigungen in die Schmelz- oder Dampfphase und bewahrt die elektrische Integrität des fertigen Waferchips.
3. Außergewöhnliche Gleichmäßigkeit des thermischen Profils
Um eine makellose Einkristallstruktur zu erreichen, ist eine präzise Kontrolle der Wärmegradienten erforderlich. Die hohe Wärmeleitfähigkeit unserer ausgewählten isostatischen Graphitsorte garantiert eine schnelle und gleichmäßige Wärmeübertragung über alle drei Segmente. Dieses gleichmäßige Wärmeprofil eliminiert lokalisierte „Hot Spots“, fördert eine perfekt flache Erstarrungsfront und minimiert Defekte wie Versetzungen im wachsenden Kristallbarren.
4. Erweiterte Oberflächenbeschichtungen (optional)
Um den anspruchsvollen Anforderungen beim Ziehen von SiC-Kristallen gerecht zu werden, bei denen die Temperaturen in stark korrosiven Umgebungen 2000 °C übersteigen, können diese Tiegel mit Spezialtiegeln ausgestattet werdenTantalkarbid (TaC)oderSiliziumkarbid (SiC)Beschichtungen durch chemische Gasphasenabscheidung (CVD). Diese Schutzbarriere bietet einen unübertroffenen Widerstand gegen reaktive Gaserosion und verhindert das Ausgasen von Kohlenstoff.
Unsere dreiblättrigen Graphittiegel werden häufig in modernen Industrie-Heißzonen eingesetzt:
Siliziumkarbid (SiC)-Kristallwachstum: Von entscheidender Bedeutung für die Leistungselektronik mit großer Bandlücke, die in Elektrofahrzeugen (EVs) und grünen Energienetzen verwendet wird.

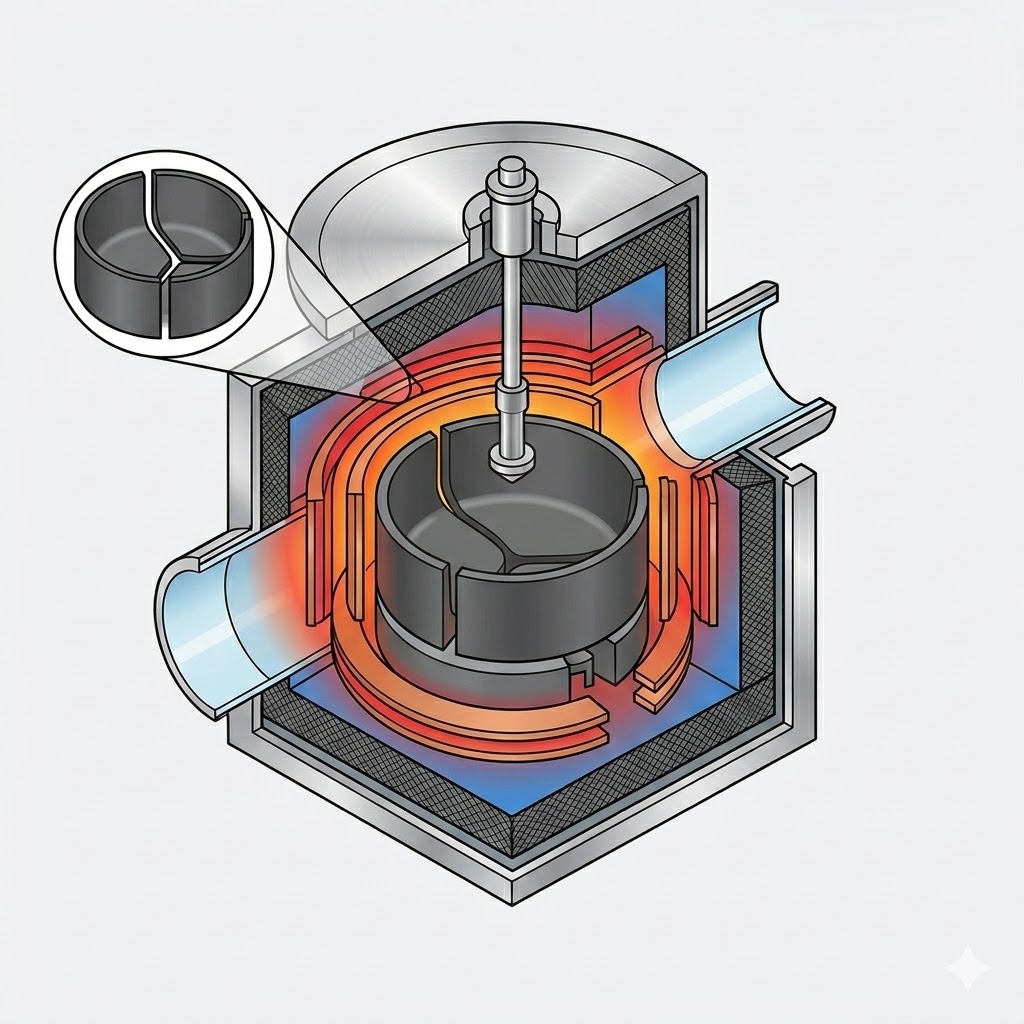

Czochralski (CZ) & PVT-Methoden: Ideal als hochfeste äußere Stützschale oder direkter Sicherheitsbehälter in Hochtemperatur-Induktions- oder Widerstandsöfen.
Verbindungshalbleitersynthese: Geeignet für die hochreine Verarbeitung von Substratmaterialien der nächsten Generation.
Als führender Anbieter fortschrittlicher Materiallösungen für die Halbleiterindustrie werden unsere Herstellungsprozesse durch vollautomatische Systeme streng kontrolliert. Jeder dreiblättrige Graphittiegel wird strengen zerstörungsfreien Tests, präzisen Koordinatenmessinspektionen und einer strengen Reinheitsvalidierung unterzogen. Wir liefern eine vorhersehbare, hochgradig wiederholbare thermische Leistung und ermöglichen es Halbleiterfabriken, den Ertrag zu maximieren, Ausfallzeiten zu reduzieren und die Gesamtbetriebskosten zu senken.
