Vergleich der drei gängigen Fokusringe

Fokusringe sind präzisionsringförmige Teile, die typischerweise um den Wafer-Chuck von Plasmaätzgeräten herum installiert werden und während des Ätzprozesses direkt hochenergetischem Plasma ausgesetzt werden. Ihre Hauptfunktion besteht darin, als Opferteile zu fungieren, um gleichmäßige Ätzergebnisse über die gesamte Waferoberfläche sicherzustellen. Aufgrund des Kanteneffekts verzerren und divergieren elektrische Felder an den Waferkanten stark, wodurch die Dichte und Energie des Plasmas stark von der Wafermitte abweicht und somit die Gleichmäßigkeit der Ätzung beeinträchtigt wird. Fokusringe lösen dieses Problem über die drei unten aufgeführten Kernmechanismen:

1. Optimierung des elektrischen Feldes

Um den Wafer herum platzierte Fokusringe fungieren als elektrische Feldpufferrampe, um die physikalischen und elektrischen Grenzen des Wafers anzuheben. Diese Einstellung gleicht die Plasmahülle am Waferrand aus und lenkt die Ionen so, dass sie die Waferoberfläche in optimalen Winkeln bombardieren, wodurch eine gleichbleibende Ätzpräzision zwischen dem Waferrand und der Wafermitte gewährleistet wird.

2. Kernkomponenten-Schutzmechanismus

Als Opferteile in Ätzsystemen sind Fokusringe dem direkten Beschuss mit hochenergetischem Plasma ausgesetzt. Sie können teure darunter liegende Komponenten wie elektrostatische Haltevorrichtungen vor Beschädigungen schützen, was die Lebensdauer der Komponenten erheblich verlängert und deren Wartungskosten senkt.

3. Wartung der thermischen und elektrischen Anpassung

Einige Fokusringe können das Erreichen einer gleichmäßigen Wärmeverteilung oder die Bildung eines gut abgestimmten elektrischen Feldes mit dem Wafer mit maßgeschneiderter elektrischer Leitfähigkeit erleichtern und so eine äußerst stabile Verarbeitungsumgebung für hochpräzises Ätzen schaffen.

Vergleich von drei weit verbreiteten Fokusringmaterialien

Quarz, Silizium und Siliziumkarbid sind die drei vorherrschenden Materialien zur Herstellung von Fokusringen. Nachfolgend finden Sie eine detaillierte Aufschlüsselung ihrer jeweiligen Stärken, Nachteile und typischen Anwendungen.

1. Quarz-Fokusring (traditionelle Option)

A. Vor- und Nachteile

Fokusringe aus Quarzzeichnen sich durch niedrige Betriebskosten, ein stabiles Verhalten in Hochfrequenzfeldern und eine hervorragende dielektrische Isolierung aus. Dennoch können ihre Einschränkungen nicht ignoriert werden. Quarz zeichnet sich durch eine geringe mechanische Härte aus, sodass Quarz-Fokusringe unter Hochtemperaturbedingungen anfällig für Verformungen sind. Außerdem weisen sie eine geringe Beständigkeit gegen Ionensputtern auf und weisen eine extrem hohe Korrosionsrate auf, wenn sie Plasma auf Fluorbasis ausgesetzt werden, was zu Kontaminationsrisiken für Produktionsprozesse führen kann.

B. Geeignete Szenarien

Diese Ringe eignen sich für RIE-Ätzgeräte ohne hohen Beschuss und unterstützen Prozesse im mittleren bis unteren Preissegment bei 28 nm und mehr. Sie können die strengen Anforderungen hinsichtlich geringer Kontamination und langer Lebensdauer für fortschrittliche Knoten nicht erfüllen.

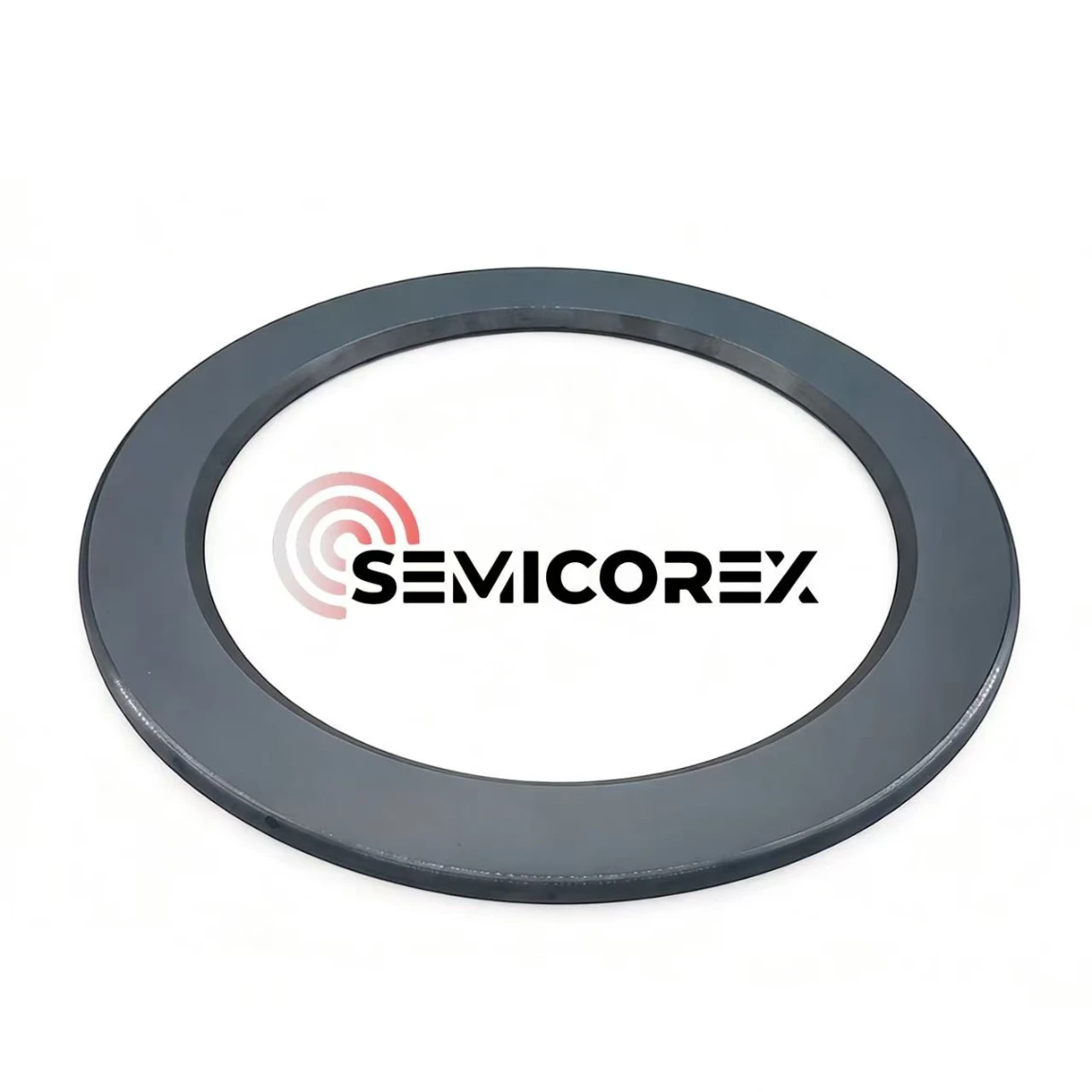

2. Fokusring aus Silizium

A. Vor- und Nachteile

Fokusringe aus Silikonbestehen aus dem gleichen Material wie Siliziumwafer und bieten gut aufeinander abgestimmte Wärmeausdehnungskoeffizienten und elektrische Eigenschaften. Sie vertragen Temperaturen bis zu 1600 °C und tragen zur Aufrechterhaltung einer gleichmäßigen Plasmaverteilung bei. Dennoch schneidet Silizium beim Ätzen mit Fluorplasma schlecht ab. Es erzeugt leicht flüchtiges SiF₄, nutzt sich schnell ab und führt zu häufigen Prozessabweichungen und ungeplanten Ausfallzeiten. Ein häufiger Austausch ist erforderlich – monokristalline Siliziumringe müssen normalerweise alle 10 bis 12 Tage ausgetauscht werden.

B. Geeignete Szenarien

Siliziumringe gehörten einst zum Standard in Halbleiter-Ätzanlagen, werden aber nach und nach durch SiC-Varianten ersetzt. Sie werden weiterhin für kostensensible ältere Fertigungsprozesse im mittleren bis unteren Preissegment verwendet.

3. Siliziumkarbid-Fokusring (Premium-Hochleistungsauswahl)

A. Vor- und Nachteile

Fokusringe aus Siliziumkarbidweisen eine Mohs-Härte von 9,5 auf und behalten auch bei 1400 °C eine Biegefestigkeit von 500 bis 600 MPa. Gleichzeitig passt ihr Wärmeausdehnungskoeffizient gut zu Siliziumwafern und bietet eine hervorragende Temperaturwechselbeständigkeit, um schnellen Temperaturwechseln standzuhalten und die Ätzgleichmäßigkeit an den Waferkanten deutlich zu optimieren. Am wichtigsten ist, dass SiC eine außergewöhnliche Korrosionsbeständigkeit gegenüber Ar, F, Cl und anderen Plasmachemikalien aufweist. Seine Ätzrate im Fluorplasma ist nahezu Null. Fokusringe aus Siliziumkarbid bieten eine zwei- bis dreimal längere Lebensdauer als Siliziumversionen, was die Gesamteffizienz der Ausrüstung erheblich steigert. CVD-gezüchtetes hochreines Siliziumkarbid erreicht einen Reinheitsgrad von über 99,9995 %, wodurch das Risiko einer Partikel- und Elementkontamination drastisch gesenkt wird.

Allerdings sind Siliziumkarbid-Fokusringe nicht ohne Nachteile. Aufgrund der extremen Härte von Siliziumkarbid sind für die Herstellung von Siliziumkarbid-Fokusringen Diamantschneidwerkzeuge erforderlich. Und ihre komplexen, langwierigen Bearbeitungsverfahren erhöhen die Anschaffungskosten erheblich.

B. Geeignete Szenarien

Siliziumkarbid-Fokusringe dienen als optimale Option für fortschrittliche Fertigungsprozesse, einschließlich Sub-14-nm-Logikchips und 3D-NAND-Geräte, und gelten als das beste Material für die Herstellung von Siliziumkarbid-Leistungsgeräten.
