Unterschiede zwischen Vakuumspannfuttern und elektrostatischen Spannfuttern

Als unverzichtbare Kernglieder in der Halbleiterfertigung wirken sich Stabilität und Präzision der Wafer-Haltetechnologie direkt auf die Effizienz der Chipproduktion und die Qualität der fertigen Geräte aus. Vakuum-Chucks und elektrostatische Chucks sind die beiden gängigsten Wafer-Haltelösungen für die Halbleiterfertigung. Obwohl beide zu den Wafer-Chucks gehören, unterscheiden sie sich stark in Aufbau, Leistungsmerkmalen und Anwendungsszenarien.

1. Unterschiedliche Arbeitsprinzipien

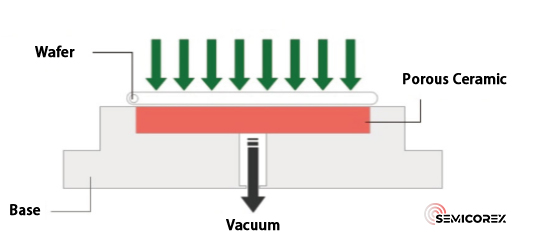

VakuumspannfutterVerlassen Sie sich auf Unterdruck, um die Wafer an Ort und Stelle zu halten. Über Rohrleitungen, die mit einer Vakuumpumpe verbunden sind, wird Luft abgesaugt, wodurch ein Unterdruck unter dem Wafer entsteht, um Wafer oder Substrate fest an der Chuck-Oberfläche zu befestigen. Die Basis des Chucks ist präzisionsgefertigt aus Keramik oder Metall und seine Adsorptionsoberfläche besteht aus einer porösen Keramikplatte, die in eine Senkung der Basis eingepasst ist und deren Umfang mit der Basis verbunden und abgedichtet ist.  Über interne mikroporöse Kanäle der Keramikplatte mit einer Vakuumpumpe verbunden, erzeugt der Chuck eine Vakuumzone weit unter Atmosphärendruck und fixiert so den Wafer fest.

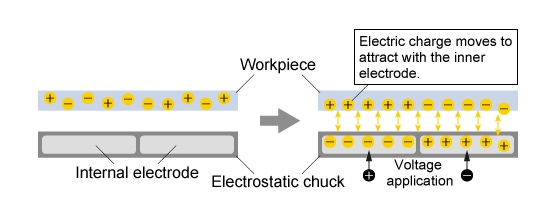

Elektrostatische Spannfutter haben eine Kernstruktur mit Elektroden, die in einer Metallbasis eingebettet sind und von einer dielektrischen Hochleistungskeramikschicht bedeckt sind. Sie erzeugen auf ihrer Oberfläche ein elektrostatisches Feld, um elektrische Ladungen auf Werkstücken zu induzieren und so eine elektrostatische Anziehung zum Festklemmen von Wafern oder Substraten zu erzeugen. Beim Anlegen einer Spannung entsteht ein starkes elektrostatisches Feld zwischen den Elektroden, dem keramischen Dielektrikum undWaferund liefert eine Haltekraft von mehreren tausend bis zehntausend Pascal für eine stabile Waferfixierung.

2. Unterschiedliche Leistungsvorteile

Vakuumspannfutter sind mit Wafern unterschiedlicher Größe und verschiedenen Prozessabläufen kompatibel und sorgen für eine stabile Fixierung der Wafer während der Verarbeitung. Im Vergleich zu elektrostatischen Spannfuttern weisen sie aufgrund ihres relativ einfachen inneren Aufbaus geringe Herstellungs- und Wartungskosten auf.

Wenn Wafer jedoch Prozessen unterzogen werden, die den Betrieb in einer Vakuum- oder Niederdruckumgebung erfordern, wie beispielsweise die chemische Gasphasenabscheidung, können Vakuumspannvorrichtungen, die auf Druckunterschieden basieren, die Prozessanforderungen nicht erfüllen. Wenn Wafer außerdem durch Vakuumspannvorrichtungen an Ort und Stelle gehalten werden, kann der Luftdruck dazu führen, dass sich der Wafer verformt und nach der Bearbeitung zurückprallt. Dies kann zu einer welligen Oberfläche, schlechter Ebenheit und einer verringerten Bearbeitungsgenauigkeit des bearbeiteten Wafers führen.

Elektrostatische SpannfutterNehmen Sie die kontaktlose Adsorption an und bieten Sie eine gleichmäßige, gleichmäßig verteilte Klemmkraft. Dadurch werden Waferverwerfungen, -verzerrungen und -beschädigungen effektiv verhindert und die hervorragende Ebenheit für eine höhere Bearbeitungsgenauigkeit erhalten. Elektrostatische Spannfutter sind mit einer Helium-Rückseitenkühlung für eine gleichmäßige Temperaturverteilung ausgestattet und unterstützen eine genaue Regelung der Wafertemperatur.

Auf der anderen Seite haben elektrostatische Spannfutter komplexe Strukturen mit extrem strengen Standards für Oberflächenebenheit, Glätte und Mikrostrukturen im Mikrometerbereich. Die Präzision im Mikrometerbereich für Mikromerkmale schafft hohe technische Hürden bei der Rohstoffformulierung, dem Sintern und der Oberflächenveredelung. Die Temperaturkontrolle bleibt eine zentrale technische Herausforderung. Dielektrikums-ESCs aus Aluminiumnitrid (AlN) für eine verbesserte Wärmeableitung erfordern sogar noch kompliziertere Produktionsprozesse. Strenge mehrdimensionale technische Anforderungen treiben den Produktpreis in die Höhe und eine regelmäßige Inspektion und Wartung elektrostatischer Systeme ist zwingend erforderlich, um einen stabilen Betrieb zu gewährleisten.

3. Verschiedene Hauptanwendungsgebiete

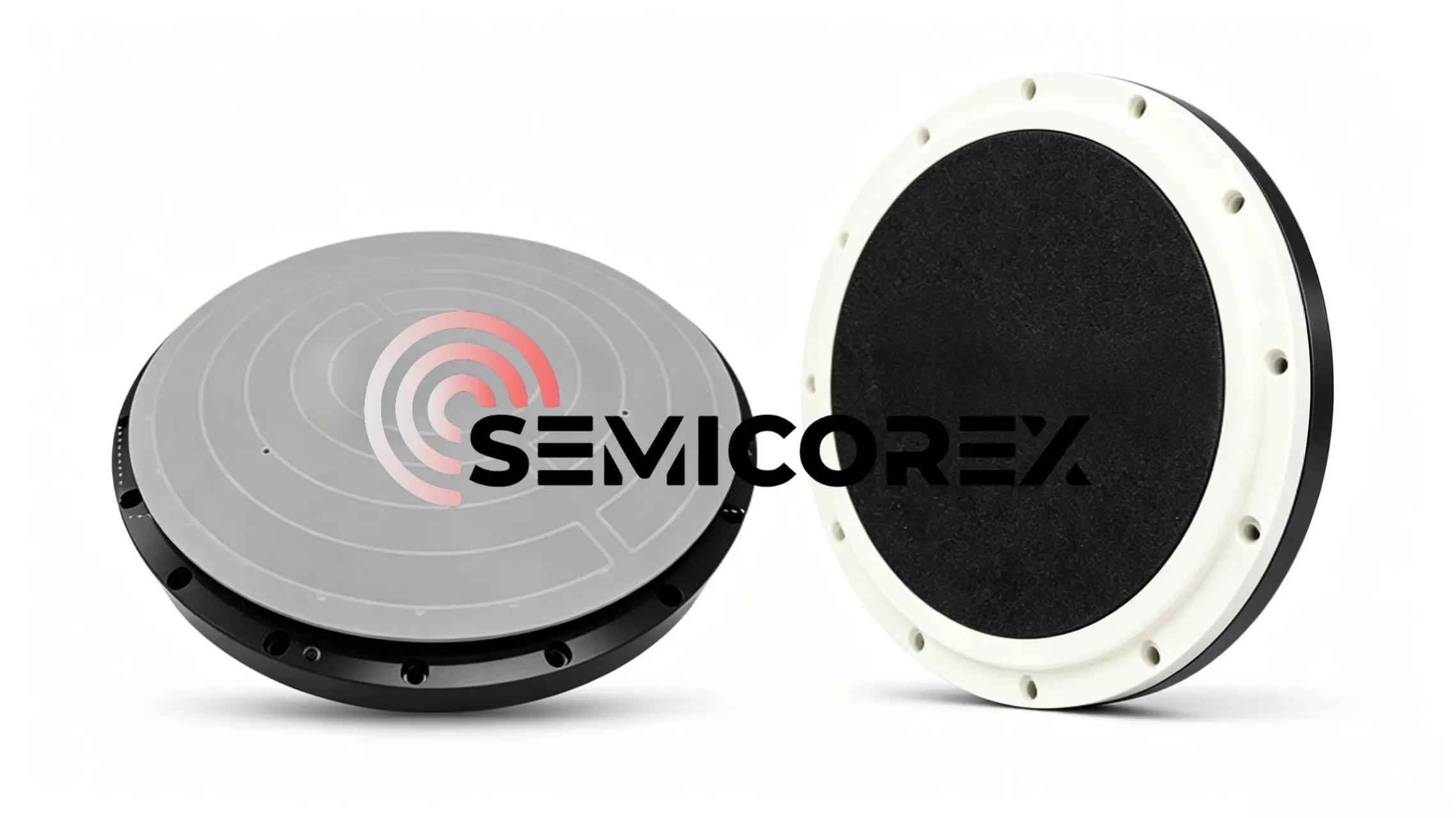

Mit hoher Ebenheit, hervorragender Parallelität, dichter, gleichmäßiger Textur, hoher mechanischer Festigkeit, gleichmäßiger Luftdurchlässigkeit und einfacher Wiederaufbereitung werden Vakuumspannfutter zum Fixieren und Transportieren flacher, gut versiegelter Werkstücke wie Metallbleche und Kunststoffsubstrate verwendet. In der Halbleiterfertigung dienen sie dem Ausdünnen, Würfeln, Schleifen, Reinigen und anderen Waferbehandlungsprozessen von Wafern und lösen so wirksam häufig auftretende Probleme wie Wafereinkerbungen, elektrostatische Zerstörung von Chips und Partikelkontamination.

Elektrostatische Spannfutter wurden für flache, nicht leitende Werkstücke entwickelt und sind ultrareine Waferträger für Vakuum- und Plasmaumgebungen. Sie werden häufig in Plasma- und Vakuum-Halbleiterprozessen eingesetzt, darunter Trockenätzen, PECVD, thermisches CVD, physikalische Gasphasenabscheidung (PVD), Ionenimplantation und extreme Ultraviolett-Lithographie (EUVL).
