Keramiksubstrate: Al₂O₃, AlN, Si₃N₄

1. Die Kernaufgabe von Keramiksubstraten

Im Gesamtgeschehen der modernen Elektronikindustrie spielen Keramiksubstrate, auch wenn sie oft im Verborgenen bleiben, eine unersetzliche und entscheidende Rolle. Von der Hochfrequenzsignalübertragung in 5G-Basisstationen über Motorsteuerungen in Fahrzeugen mit neuer Energie bis hin zur Kernverpackungsschicht von Leistungshalbleitern bleiben Keramiksubstrate unerschütterlich das Herzstück elektronischer Geräte und erfüllen stillschweigend die Doppelaufgabe „Wärmeableitungsrückgrat“ und „Isolierungswächter“.

Am Beispiel von 5G-Basisstationen erzeugen diese im Betrieb große Mengen Wärme. Wenn diese Wärme nicht rechtzeitig abgeführt werden kann, nimmt die Leistung der Geräte deutlich ab oder es kommt sogar zu Fehlfunktionen. Keramiksubstrate mit ihrer hervorragenden Wärmeleitfähigkeit können Wärme schnell ableiten und sorgen so für einen stabilen Betrieb der Basisstation. In den Motorsteuerungen von Fahrzeugen mit neuer Energie müssen Keramiksubstrate nicht nur Umgebungen mit hohen Temperaturen standhalten, sondern auch den Tests mit hoher Spannung und hohem Strom. Ihre hervorragenden Isolationseigenschaften und ihre mechanische Festigkeit sind eine zuverlässige Garantie für den effizienten Betrieb des Motors.

Maßgeblichen Prognosen zufolge soll der weltweite Markt für Keramiksubstrate von 1,13 Milliarden US-Dollar im Jahr 2022 auf 4,15 Milliarden US-Dollar im Jahr 2029 ansteigen, was einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 18,23 % entspricht. Dieses schnelle Wachstum wird durch die explosionsartige Nachfrage nach Leistungselektronik, Halbleitern der dritten Generation und High-End-Geräten vorangetrieben. Mit der rasanten Entwicklung der Technologie stellen diese Bereiche immer höhere Anforderungen an die Leistung elektronischer Geräte, wodurch Keramiksubstrate als Schlüsselmaterial immer wichtiger werden.

2. Technische Profile der drei Mainstream-Substrate

Unter der großen Familie der Keramiksubstrate sind Aluminiumoxid (Al₂O₃), Aluminiumnitrid (AlN) und Siliziumnitrid (Si₃N₄) die drei bekanntesten, die aufgrund ihrer einzigartigen Materialeigenschaften in unterschiedlichen Anwendungsbereichen hell leuchten.

Keramiksubstrate aus Aluminiumoxid (Al₂O₃) verfügen über 60 Jahre Industrialisierungserfahrung, ausgereifte Technologie und relativ niedrige Kosten. Ihr hohes Produktionsvolumen und ihre hervorragende Kosteneffizienz haben es ihnen ermöglicht, einen bedeutenden Marktanteil im unteren bis mittleren Preissegment zu erobern. Im Bereich der allgemeinen Unterhaltungselektronik wie Smartphones und Tablets erfüllen Aluminiumoxid-Keramiksubstrate mit ihrer stabilen Leistung und ihrem erschwinglichen Preis die Anforderungen der Großserienfertigung. Mit der Entwicklung elektronischer Produkte hin zu Miniaturisierung, Hochfrequenz und hoher Leistung wird jedoch die relativ geringe Wärmeleitfähigkeit von Aluminiumoxid-Keramiksubstraten immer deutlicher, was es schwierig macht, die strengen Wärmeableitungsanforderungen von High-End-Anwendungen zu erfüllen.

Keramiksubstrate aus Aluminiumnitrid (AlN).zeichnen sich durch ihre überlegene Wärmeleitfähigkeit aus, die zwischen 200 und 270 W/(m·K) liegt und damit vier- bis siebenmal so hoch ist wie die von Aluminiumoxid. Diese Eigenschaft macht Aluminiumnitrid zur bevorzugten Wahl für Hochleistungsanwendungen, wie z. B. Leistungsverstärker in 5G-Basisstationen und Hochleistungs-LED-Beleuchtung. In 5G-Basisstationen können Aluminiumnitrid-Keramiksubstrate die vom Leistungsverstärker erzeugte Wärme schnell ableiten und so einen stabilen Betrieb der Geräte unter Hochfrequenz- und Hochleistungsbedingungen gewährleisten und so die Kommunikationsqualität und -effizienz effektiv verbessern. Darüber hinaus verfügt Aluminiumnitrid auch über eine hohe mechanische Festigkeit und gute Korrosionsbeständigkeit, was es zu einem der vielversprechendsten Keramikmaterialien mit hoher Wärmeleitfähigkeit macht. Allerdings ist die Herstellung von Aluminiumnitridmaterialien derzeit eine Herausforderung, da die Produktionskosten hoch sind und die Massenproduktion in großem Maßstab schwierig ist, was ihre weit verbreitete Anwendung in elektronischen Verpackungen erheblich einschränkt.

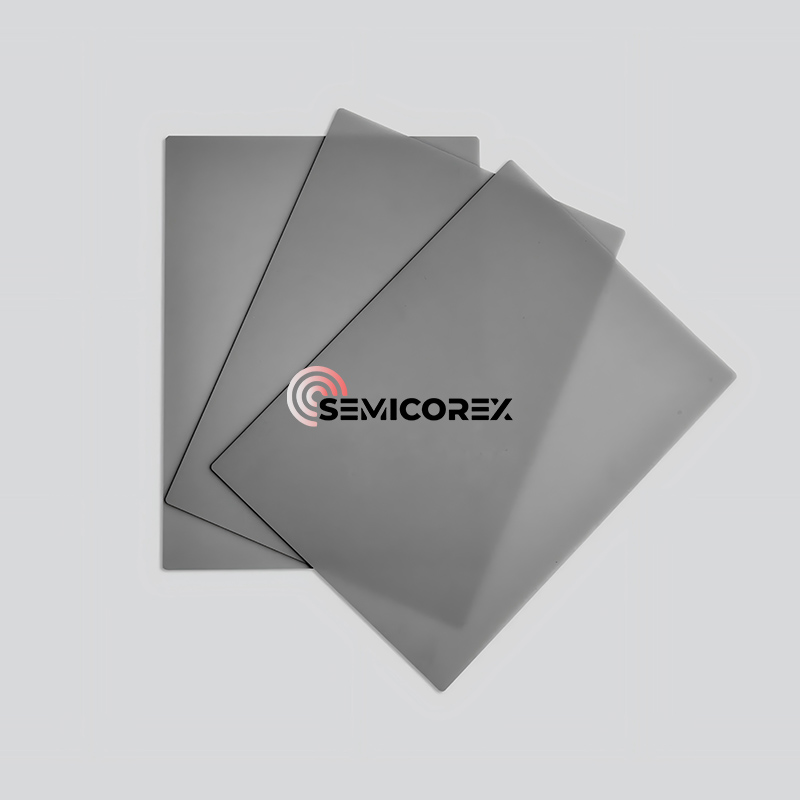

Keramiksubstrate aus Siliziumnitrid (Si₃N₄)., mit ihrer hervorragenden Gesamtleistung, tauchen in Spitzenbereichen mit hohen Zuverlässigkeitsanforderungen auf. Mit einer Biegefestigkeit von über 800 MPa ist Siliziumnitrid eines der stärksten bekannten Keramikmaterialien und verleiht dem Substrat eine außergewöhnliche Widerstandsfähigkeit gegenüber mechanischen Stößen, Vibrationen und Temperaturschocks, wodurch es in komplexen Installations- und Betriebsumgebungen weniger anfällig für Brüche ist. Gleichzeitig hat Siliziumnitrid einen niedrigen Wärmeausdehnungskoeffizienten von nur 3,2 × 10⁻⁶/℃ und weist eine hervorragende Kompatibilität mit Halbleiterchipmaterialien auf (z. B. Silizium: ~3 × 10⁻⁶/℃, Siliziumkarbid: ~4 × 10⁻⁶/℃), wodurch die thermische Zyklenbelastung deutlich reduziert und die Modulzuverlässigkeit verbessert wird. Im Luft- und Raumfahrtbereich müssen Geräte in extremen Umgebungen betrieben werden. Die hohe Zuverlässigkeit und Stabilität von Siliziumnitrid-Keramiksubstraten bietet eine starke Unterstützung für den normalen Betrieb von Avionikgeräten. Allerdings schränken die hohen Herstellungskosten und komplexen Prozesse von Siliziumnitrid-Keramiksubstraten ihre Anwendung in einigen kostensensiblen Bereichen ein.
