Warum sind vertikale Öfen zur gängigen Wahl geworden?

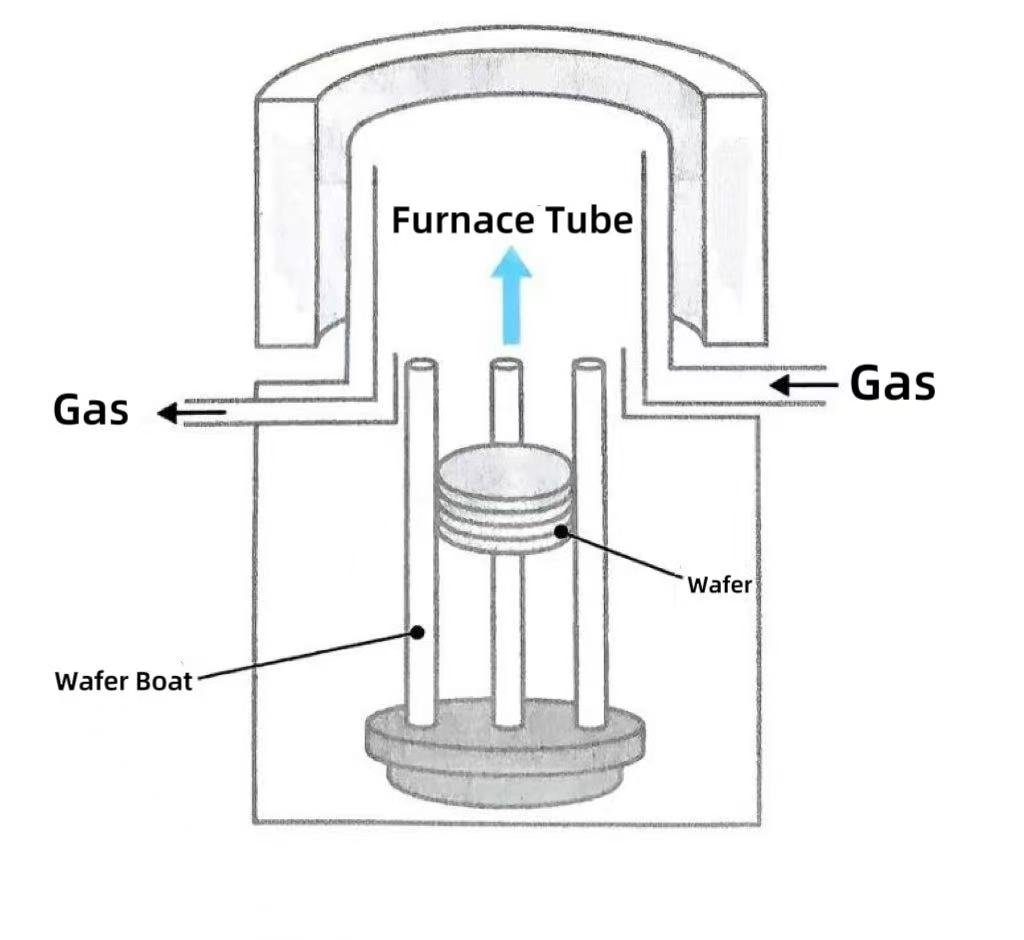

Vertikalöfen sind vertikal angeordnete Hochtemperatur-Heizgeräte, die speziell für die Wärmebehandlung bei der Halbleiterfertigung entwickelt wurden. Das komplette Vertikalofensystem besteht aus hochtemperaturbeständigem MaterialOfenrohr, das Heizelement, das Temperaturkontrollsystem, das Gaskontrollsystem und die Wafer-Stützstruktur. Vertikalöfen können kritische Halbleiterprozesse wie Siliziumoxidation, Diffusion, Glühen und Atomlagenabscheidung (ALD) durch die Einführung von Spezialgasen (wie Sauerstoff, Wasserstoff, Stickstoff usw.) unter Hochtemperaturbedingungen erleichtern.

Im Zuge der Weiterentwicklung von Wärmebehandlungsanlagen in der Halbleiterfertigung sind Vertikalöfen aufgrund ihrer drei Hauptvorteile zur bevorzugten Wahl für Wärmebehandlungsprozesse geworden.

1. Unter dem Gesichtspunkt der Raumnutzung übernehmen Vertikalöfen das Kombinationsdesign aus vertikalen Rohren und vertikalen Waferbooten. Bei gleicher Verarbeitungskapazität beträgt ihr Platzbedarf nur 50–60 % des Platzbedarfs horizontaler Öfen, was sich besonders zur Erhöhung der Produktionskapazitätsdichte pro Flächeneinheit von Reinräumen angesichts des Trends der 450-mm-Waferausdehnung eignet. Durch die modulare vertikale Stapelung hat sich die Anzahl der Wafer, die ein einzelnes Gerät verarbeiten kann, um 40 % erhöht, und die Produktionseffizienz pro Flächeneinheit ist deutlich besser als die des horizontalen Ofens.

2. Vertikale Öfen erreichen horizontale Waferpositionen durch Dreipunkt-Rillenstützen. In Kombination mit der vertikalen Luftströmung sorgt diese Konfiguration für gleichmäßigere Temperaturgradienten und eine symmetrische Wärmespannungsverteilung im Ofen, wodurch das Risiko einer Waferverformung um mehr als 30 % verringert wird. Es eignet sich besonders für thermisch empfindliche Prozesse wie die Abscheidung von dielektrischen Materialien mit hohem K-Wert und das Ausheilen durch Ionenimplantation. Umgekehrt kann die vertikale Anordnung horizontaler Öfen zu Temperaturschwankungen an den Waferkanten führen und das Risiko einer lokalen Spannungskonzentration erhöhen.

3. Der Komfort der automatisierten Waferhandhabung ist ein weiterer entscheidender Vorteil vertikaler Öfen. Horizontalöfen erfordern zum Aufnehmen RoboterarmeWaffelnin vertikaler Ausrichtung, was hohe Anforderungen an Positioniergenauigkeit und Spannkraftkontrolle stellt. Sie erhöhen das Risiko eines Waferbruchs aufgrund betrieblicher Unstimmigkeiten. Im Vertikalofen werden die Wafer horizontal platziert. Der Roboterarm kann durch Vakuumadsorption eine berührungslose Handhabung erreichen. In Kombination mit dem visuellen Positionierungssystem wird die Handhabungsgenauigkeit auf ±0,1 mm verbessert, was den Gesamtautomatisierungsgrad erheblich steigert.
