TAC beschichtet im sic kristallwachstum

In den letzten Jahren,TAC beschichtetTiegel sind zu einer wichtigen technischen Lösung als Reaktionsgefäße im Wachstumsprozess von Siliziumcarbidkristallen (SIC). TAC -Materialien sind aufgrund ihrer hervorragenden chemischen Korrosionsbeständigkeit und hohen Temperaturstabilität zu Schlüsselmaterialien auf dem Gebiet des Siliziumkarbidkristallwachstums geworden. Im Vergleich zu herkömmlichen Graphit -Tiegel bieten TAC -beschichtete Tiegel eine stabilere Wachstumsumgebung, verringern die Auswirkungen der Graphitkorrosion, verlängern die Lebensdauer des Tiegels und vermeiden Sie effektiv das Phänomen der Kohlenstoffverpackung, wodurch die Dichte der Mikrotöhren verringert wird.

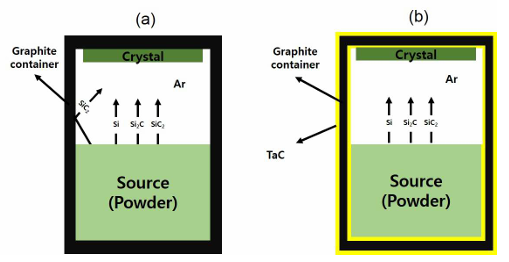

 Abb.1 SiC -Kristallwachstum

Vorteile und experimentelle Analyse von TAC-beschichteten Kruken

In dieser Studie verglichen wir das Wachstum von Siliziumcarbidkristallen unter Verwendung herkömmlicher Graphitkreuzer und mit TAC beschichtetes Graphit -Tiegel. Die Ergebnisse zeigten, dass TAC-beschichtete Kreuzkublitäten die Qualität der Kristalle signifikant verbessern.

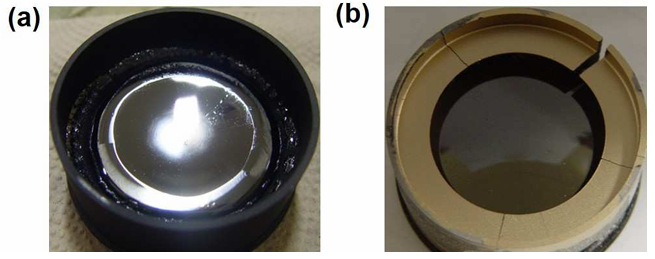

Abb.2 OM -Bild von Sic -Ingoten, die durch PVT -Methode angebaut werden

Abbildung 2 zeigt, dass Siliziumkarbidkristalle, die in herkömmlichen Graphit-Tiegeln gezüchtet wurden, eine konkave Grenzfläche aufweisen, während die in TAC-beschichteten Trucibles eine konvexe Grenzfläche aufweisen. Darüber hinaus wird das polykristalline Randphänomen in Abbildung 3 in Kristallen ausgesprochen, die unter Verwendung herkömmlicher Graphitkreuzer gezüchtet wurden, während die Verwendung von TAC-beschichteten Tiegel dieses Problems effektiv mindert.

Die Analyse gibt an, dass dieTAC -BeschichtungErhöht die Temperatur am Rand des Schmelztiegels, wodurch die Wachstumsrate von Kristallen in diesem Bereich verringert wird. Zusätzlich verhindert die TAC -Beschichtung einen direkten Kontakt zwischen der Graphit -Seitenwand und dem Kristall, was zur Minderung der Keimbildung hilft. Diese Faktoren verringern gemeinsam die Wahrscheinlichkeit einer Polykristallinität an den Rändern des Kristalls.

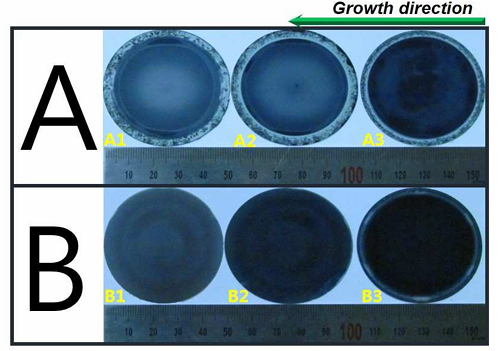

Abb.3 om Bilder von Wafern in verschiedenen Wachstumsstadien

Darüber hinaus sind die Siliziumkarbidkristalle in gewachsenTAC-beschichtetTiegel zeigten fast keine Kohlenstoffverkapselung, eine häufige Ursache für Mikropipe -Defekte. Infolgedessen zeigen diese Kristalle eine signifikante Verringerung der Mikropipe -Defektdichte. In 4 in Abbildung 4 vorgestellte Korrosionstestergebnisse bestätigen, dass Kristalle, die in TAC-beschichteten Tiegel gezüchtet wurden, praktisch keine Mikropipe-Defekte aufweisen.

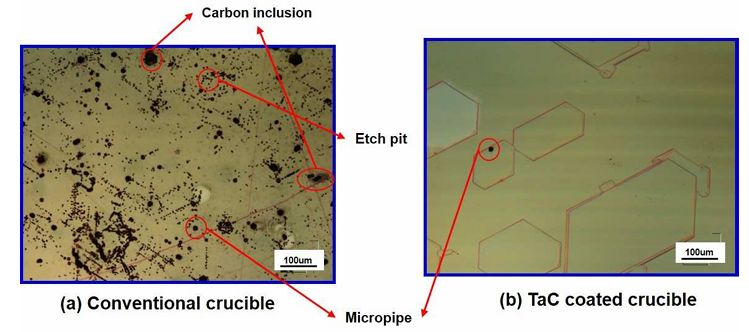

Abb.4 OM -Bild nach Koh -Radierung

Verbesserung der Kristallqualität und Verunreinigungskontrolle

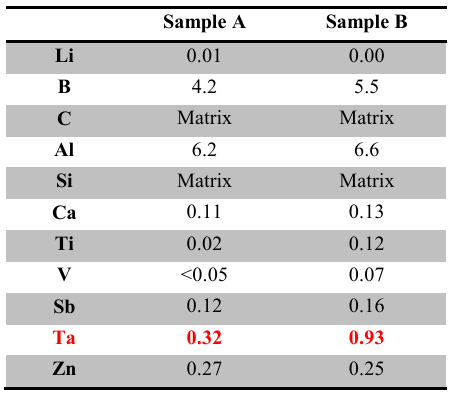

Durch GDMS- und Hall -Tests von Kristallen ergab die Studie, dass der TA -Gehalt im Kristall bei Verwendung von TAC -beschichteten Tublümen leicht anstieg, die TAC -Beschichtung jedoch den Eintritt von Stickstoff (N) in den Kristall signifikant begrenzte. Zusammenfassend können TAC -beschichtete Kreuzkarten mit höherer Qualität Siliziumkarbidkristalle anbauen, insbesondere bei der Verringerung der Defektdichte (insbesondere bei Mikrofalben und Kohlenstoffeinkapselung) und die Kontrolle der Stickstoff -Dopingkonzentration.

Semicorex bietet qualitativ hochwertigeTAC-beschichtete Graphit Cruciblefür sic kristallwachstum. Wenn Sie Anfragen haben oder zusätzliche Details benötigen, zögern Sie bitte nicht, sich mit uns in Verbindung zu setzen.

Wenden Sie sich an Telefon # +86-13567891907

E -Mail: sales@semicorex.com
