C/C-Heizung

In der modernen Halbleiter- und Photovoltaikfertigung ist eine präzise thermische Kontrolle für die Erzielung hochwertiger Kristallstrukturen unerlässlich. Der C/C-Heizkörper von Semicorex (Kohlenstoff/Kohlenstoff-Hauptheizer) ist so konstruiert, dass er eine außergewöhnliche thermische Gleichmäßigkeit und Stabilität liefert, was ihn zu einer entscheidenden Komponente in Hochtemperatur-Kristallwachstumssystemen macht.

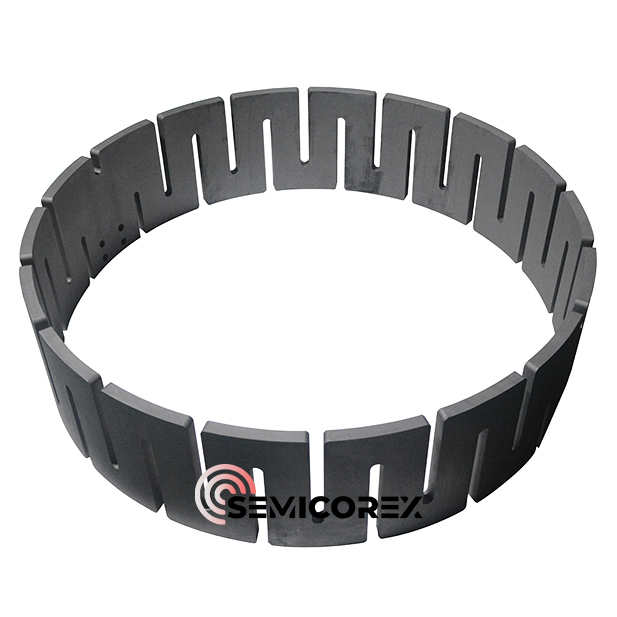

Der oben gezeigte C/C-Heizer verfügt über eine segmentierte Ringstruktur mit präzisionsgeschnittenen Schlitzen, die zur Optimierung der Stromverteilung und Wärmestrahlung ausgelegt sind. Diese Konfiguration ermöglicht eine äußerst gleichmäßige Wärmeerzeugung in der gesamten Heizzone, wodurch thermische Gradienten effektiv minimiert werden und konsistente Kristallwachstumsbedingungen unterstützt werden. Es wird häufig in Prozessen wie der Herstellung von monokristallinem Silizium (CZ-Methode) und polykristallinem Silizium eingesetzt, bei denen sich die Temperaturgenauigkeit direkt auf die Materialqualität und -ausbeute auswirkt.

Herkömmliche Graphitheizungen haben häufig Probleme mit der mechanischen Langlebigkeit und der thermischen Verformung bei wiederholten Hochtemperaturzyklen.C/C-Verbundwerkstoffe, verstärkt mit hochfesten Carbonfasern, bieten eine überlegene Alternative. Durch die Verwendung einer durch Kohlenstofffasern verstärkten Kohlenstoffmatrix behält der C/C-Heizer eine außergewöhnliche strukturelle Integrität bei und liefert gleichzeitig die präzisen Temperaturgradienten, die zur Steuerung der Schmelze-Feststoff-Grenzfläche während des Siliziumbarrenwachstums erforderlich sind.

Wichtige Spezifikationen:

Dichte: ≥1,50 g/cm³

Wärmeleitfähigkeit (RT): ≥40 W/(m·K)

Elektrischer Widerstand (RT): 20–30 μΩ·m

Elektrischer Widerstand (Hochtemperatur): 14–20 μΩ·m

Entscheidende Vorteile für das Siliziumwachstum

1. Außergewöhnliche thermische Gleichmäßigkeit

Die Hauptfunktion des C/C-Hauptheizgeräts besteht darin, für eine symmetrische Wärmeverteilung zu sorgen. Beim Wachstum von monokristallinem Silizium kann bereits eine geringfügige Schwankung des Temperaturgradienten zu Problemen oder Versetzungen bei der Sauerstoffausfällung führen. Die faserverstärkte Struktur unserer Heizgeräte sorgt dafür, dass die Wärme gleichmäßig über den Tiegel abgestrahlt wird, was eine stabile Wachstumsrate fördert.

2. Verbesserte chemische Reinheit

Kontamination ist der Feind der Halbleitereffizienz. Unsere C/C-Heizungen durchlaufen Hochtemperatur-Reinigungsprozesse, um sicherzustellen, dass der Aschegehalt auf einem Minimum gehalten wird (normalerweise <20 ppm). Dadurch wird verhindert, dass metallische Verunreinigungen in die Siliziumschmelze gelangen, wodurch der hohe spezifische Widerstand und die Trägerlebensdauer gewährleistet werden, die für N-Typ- oder P-Typ-Wafer erforderlich sind.

3. Langlebigkeit und Kosteneffizienz

Im Vergleich zu normalem isostatischem GraphitC/C-Verbundwerkstoffebesitzen ein viel höheres Verhältnis von Festigkeit zu Gewicht. Sie weisen eine hohe Temperaturschockbeständigkeit auf und werden auch nach längerem Einsatz bei Temperaturen über 1500 °C nicht spröde. Diese Langlebigkeit führt zu weniger Ofenabrissen und niedrigeren Gesamtbetriebskosten für Fabrikbetreiber.

Anwendungen in der Halbleiterindustrie

Obwohl diese C/C-Heizungen hauptsächlich als zentrales Heizelement in Silizium-Schubladen (CZ-Öfen) verwendet werden, sind sie auch integraler Bestandteil von:

Polysilizium-Reduktionsöfen: Bereitstellung stabiler Wärme für den chemischen Gasphasenabscheidungsprozess.

Hochtemperatur-Vakuumöfen: Zum Sintern und Glühen von hochentwickelten Keramikmaterialien.
